Samsung Componen t Placer SM411/411N Operation Training xx 티칭박스 조작 헤드의 조작이나 원점복귀 및 부품의 흡착과 장착위치를 티칭하는데 사용됩니다 . 티칭박스는 장비의 상태가 ‘IDLE’ 일때 사용할 수 있습니다 . 티칭 박스의 버튼에 대한 설명은 다음과 같습니다
머리말
xix
작업스테이션으로부터 작업이 완료된 PCB를 이송받아서 다음 장비로 PCB
를 운반합니다.
헤드의 이동높이(Move Z)가 12mm 이므로 12mm 보다 큰 부품을 PCB상면에 장
착할 수 없습니다.
또한, PCB하면에 장착된 부품은 30mm를 초과할 수 없습니다.
PCB의 양쪽 가장자리는 4.75 mm씩 사용할 수 없어 이 영역에는 부품을 장착할
수 없습니다.
백업테이블의 상승에 의한 PCB 클램핑 방식으로만 PCB를 고정합니다 . PCB클
램핑과 언클램
핑시 부드럽게 동작하도록 완충장치를 설치하였습니다.
Samsung Component Placer SM411/411N Operation Training
xx

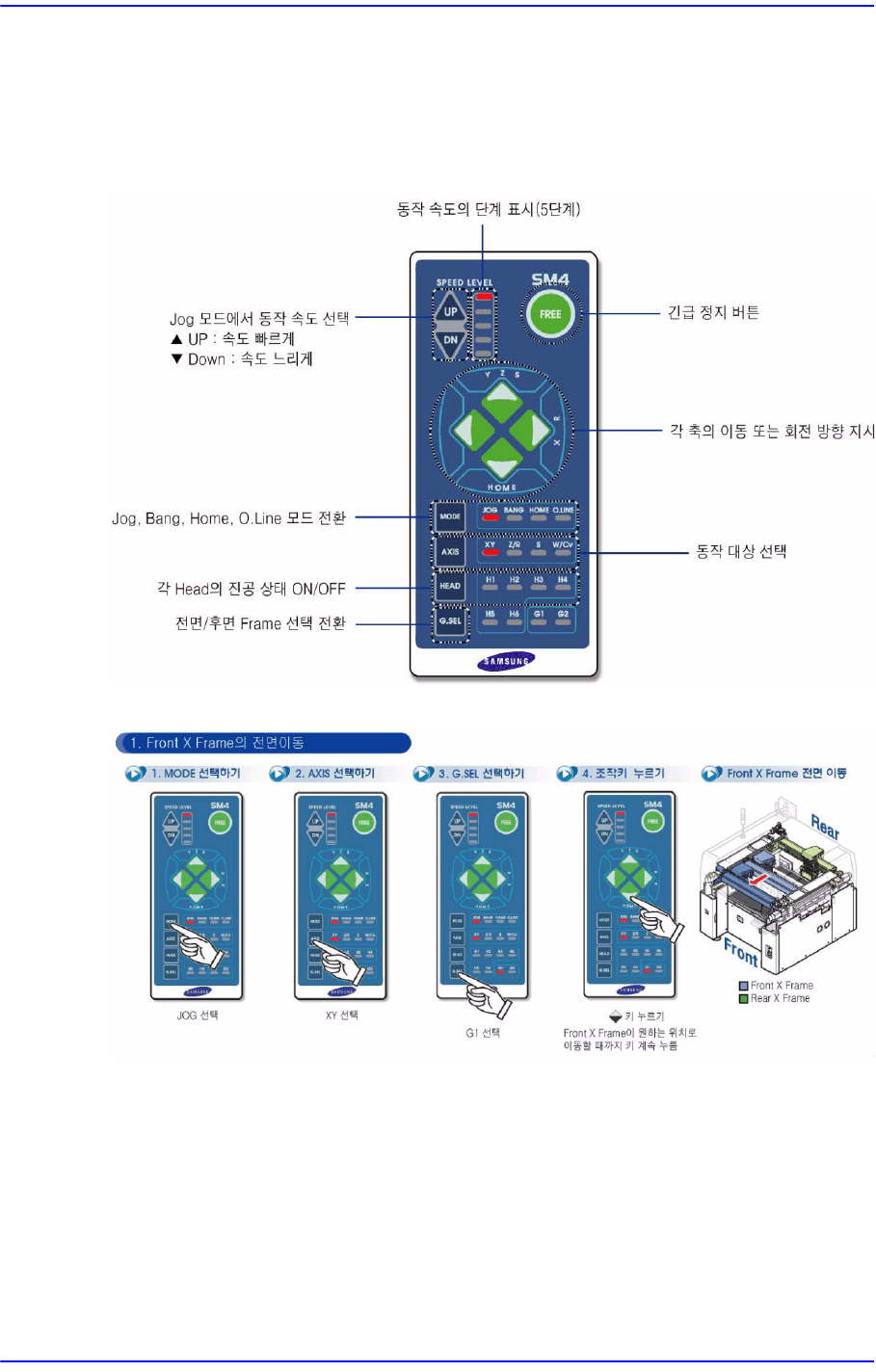

티칭박스 조작
헤드의 조작이나 원점복귀 및 부품의 흡착과 장착위치를 티칭하는데 사용됩니다.
티칭박스는 장비의 상태가 ‘IDLE’ 일때 사용할 수 있습니다 .
티칭 박스의 버튼에 대한 설명은 다음과 같습니다
머리말
xxi
