1-1 장비 개요 제 1 장 . 장비 개 요 1.1. 장비의 특징 SM41 1F 는 Shuttle T ray Feeder 를 사용함으로써 Feeder Base 의 활용성을 극대화하고 Dual Gantry 에 의해 장착 작업을 수행함으 로써 기존 의 SM421 보다 라인생산성이 향 상된 장비로 다음과 같은 장점을 가집니다 .  높은 생산성 (High Performance)  Dual Gan…

1-1

장비

개요

제1장. 장비 개 요

1.1. 장비의 특징

SM411F는 Shuttle Tray Feeder 를 사용함으로써 Feeder Base의 활용성을 극대화하고

Dual Gantry에 의해 장착 작업을 수행함으로써 기존의 SM421 보다 라인생산성이 향

상된 장비로 다음과 같은 장점을 가집니다.

 높은 생산성 (High Performance)

 Dual Gantry에 의한 SM421보다 빠른 속도의 장착 Cycle Time

 Shuttle T

ray Feeder를 사용함으로서 Feeder Base 100% 활용

 PCB S

topper의 위치변경에 따른 PCB Loading Time 감소

 부품 및 PCB 기판 대응력 향상 (High Flexibilit

 04

02 Chip 부터 □42mm 부품까지 일괄 인식 가능

 전면

과 후면에 대형 ANC를 설치하여 다양한 노즐 활용

 POP 장착

기능 및 Auto Flux 공급 Module 제공

 소

형에서 대형PCB 기판 작업 가능(L50 x W40 mm ~ L610 x W350 mm)

 부품 인식 기능 강화

 전면

과 후면에 각각 Fix Camera를 설치하여 인식속도 향상

 Chip-C

부품에 대한 측면 흡착 체크 기능 강화

 편리한 사용자 인

터페이스

 전면

과 후면에 Feeder Error 표시등 설치

 안

전사고 방지를 위한 Emergency Switch 추가 (Option)

 T

ouch Screen 기능 지원 모니터 (Option)

 노즐 끝 이물

질 청소를 위한 Air Shower 장치

 향상

된 기능의 EasyOLP Ver 6.0 지원

 IT System V

er 3.1 지원

1-2

Samsung Component Placer SM411/411N Operation Training

1.1.1. 하드웨어적인 특징

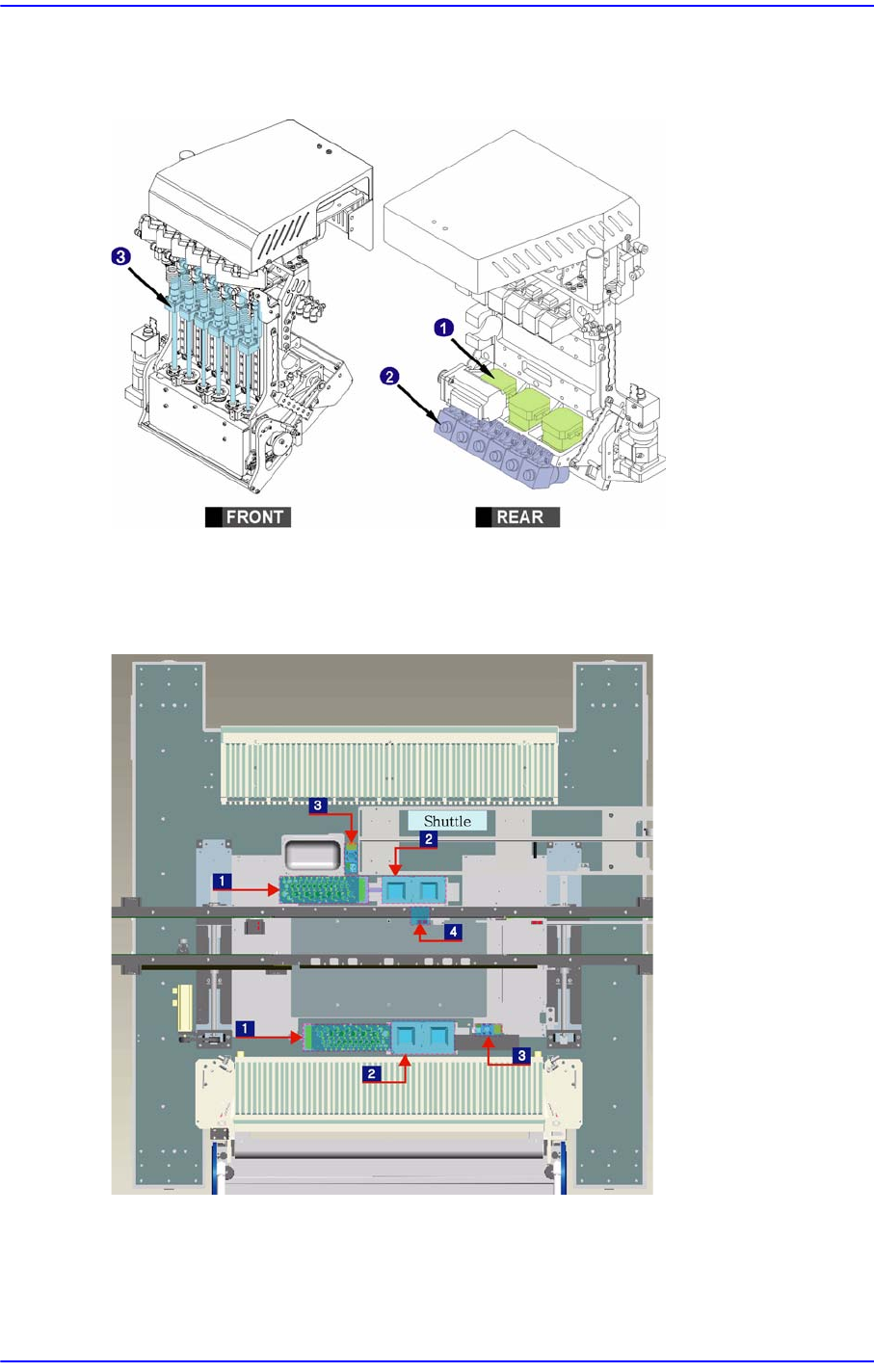

그림

1.1 Head Assembly

1: R

축

Motor

2: Flying Vision

: Spindle

1: ANC

2: Fix Camera

3: Air Shower

4: PCB Stopper
