1-10 Samsung Componen t Placer SM411/411N Operation Training 1.2.5. 노즐 사양 1.2.5.1. 일반 Nozzle Nozzle 은 장착 부품의 형태 및 크기에 맞추어 적절하게 선택하여야 합니다 . Nozzle 의 선택은 부품의 흡착불량 및 장착불량 등의 원인이 되기 때문에 정확한 선택이 필 요합니다 . 주요 용도별 일반 Nozzle 은 아래…
1-9
장비
개요
1.2.4. PCB의 규격 , 휨 허용 오차
O: 표준, ◎: Factory Option, X:적용 안됨
표
1.5 PCB
사양
구 분 사 양
SM411F
비 고
최대 크기
(L)510mm x (W)300mm
O
(L)510mm x (W)350mm
O
스토퍼 위치 변경
STF-100S 적용불가
(L)610mm x (W)350mm
(L)660mm x (W)350mm
◎
스토퍼 위치 변경
입구 및 출구 확장레일 추
가 필요
STF-100S 적용불가
(L)660mm x (W)420mm
(L)750mm x (W)420mm
◎
스토퍼 위치 변경
입구 및 출구 확장레일 추
가 필요
STF-100S 적용불가
(L)310mm x (W)250mm
◎
후면 컨베이어 기준
최소 크기 (L)50mm x (W)40mm
O
두 께
0.38 mm ~ 4.2 mm
이송가능PCB
2.0 Kg
(L)750mm x (W)420mm
PCB 적용시 3kg
휨 허용오차
(위 ):0.5mm,
(아래 ):1.5mm
부품상하대응
(위 ):12mm,
(아래 ):30mm
센서의 위치에 따라 다소
차이가 날 수 있음 .
1-10
Samsung Component Placer SM411/411N Operation Training

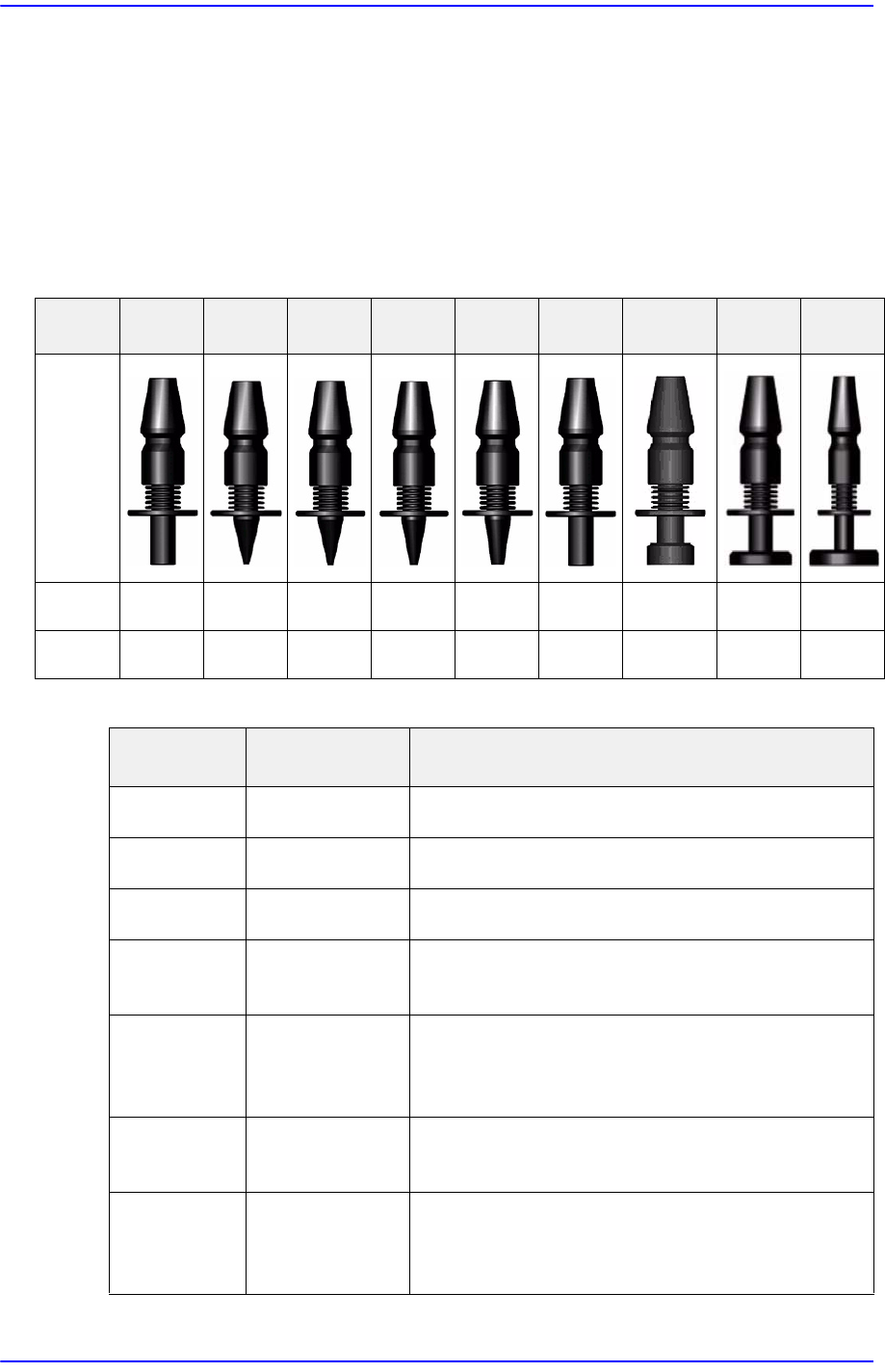

1.2.5. 노즐 사양
1.2.5.1. 일반 Nozzle
Nozzle은 장착 부품의 형태 및 크기에 맞추어 적절하게 선택하여야 합니다. Nozzle
의 선택은 부품의 흡착불량 및 장착불량 등의 원인이 되기 때문에 정확한 선택이 필
요합니다. 주요 용도별 일반 Nozzle은 아래 표와 같고 , 흡착과 장착의 정확성을 위
해 적당한 Nozzle은 각 부품의 흡입면적의 최소 크기를 참조하면서 선택합니다.
표
1.6
일반
노즐
표
1.7
일반
노즐의
부품
적용
예
노즐명
CN020 CN030 CN040 CN065 CN140 CN220 CN400 CN750 CN110
형상
외경
Φ 0.50 Φ 0.60 Φ 0.75 Φ 1.20 Φ 2.2 Φ 3.6 Φ 6.2 Φ 9.0 Φ 12.7
내경
Φ 0.16 Φ 0.28 Φ 0.38 Φ 0.65 Φ 1.4 Φ 2.2 Φ 4.0 Φ 7.5 Φ 11.0
노즐명
최소 부품 폭 부품의 주요형태
CN020 0.2~0.5
0402 Chip 전용
CN030 0.3 ~ 1.5
0603 Chip 전용
CN040 0.5 ~ 1.25
1005 Chip 전용
CN065 0.8 ~ 2.5
1608, 2012, 3216, Melf, Hemt, SSOP03,
TR(23), TR2, Chip-Tantal(3012)
CN140 2.5 ~ 4.0
3216, 6432, Chip-Aluminum(5753), Chip-
Tantal(7343), TR(13), Trimmer, SOP2(04),
SOP(48), SSOP08
CN220 4.0 ~ 7.0
Chip-Aluminum(7268), SOP(48), Connector,
QFP(48), Chip-Coil(8280), Chip-Tantal(8060)
CN400 7.0 ~ 10.0
Chip-Aluminum (9082), SOP(66), SOP2(50),
QFP(44), PLCC(18), SOJ2, Connector, TR(22),
BGA (208G), Chip-Coil(1212)
1-11
장비
개요
주 의 표준 정품 노즐을 사용 하지 않을 경우 장비가 정상적으로 동작
하지 않을 수도 있습니다.
1. 노즐 체인지 실패일 경우
2. 동작 중 노즐이 빠질 경우
3. 부품 흡착 실패일 경우
반드시 표준 정품 노즐을 사용하십시오.
메 모 당사에서는 상기의 표에 포함되지 않은 다양한 Nozzle도 사용자
의 요구에 맞게 언제든지 대응이 가능합니다. 특수 Nozzle에 관
해서는 당사 영업부서나 당사 지정 C/S회사(STS) 또는 현지대
리점(Local Agent)으로 문의하여 주시기 바랍니다 .

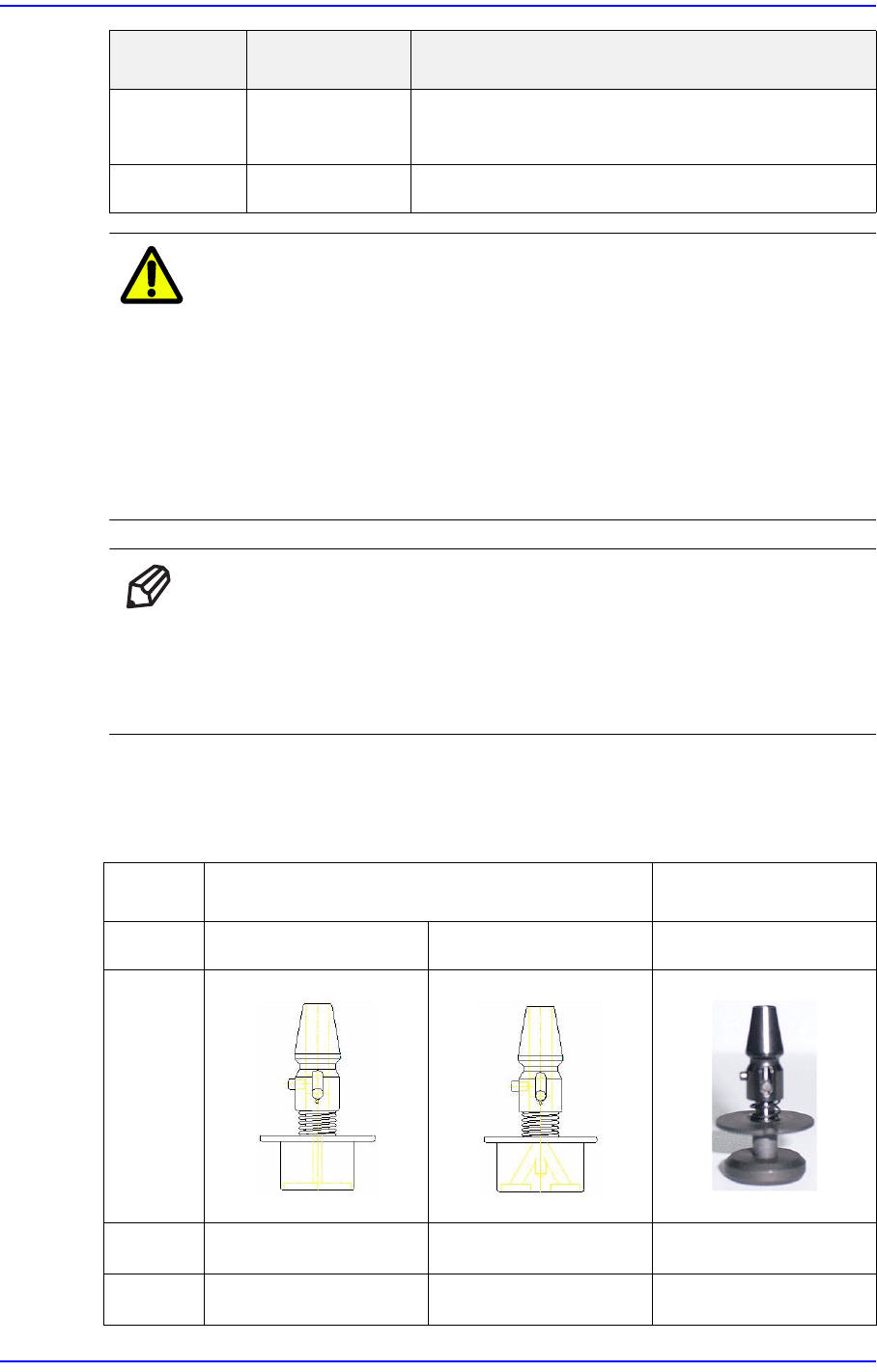

1.2.5.2. 특수 Nozzle
표
1.8
일반
노즐
CN750 10.0 ~
QFP(208), PLCC (32), SOP(66), SOJ(24), BGA
(062G)
CN110 20.0 ~ QFP(256), BGA(388G)
노즐명
최소 부품 폭 부품의 주요형태
Type
Odd(이형부품용)
Calibration Tool
노즐명
CTP200 CTP400 CNT
형 상
내 경
---
외 경
--Φ13.0
