2-6 Samsung Componen t Placer SM411/411N Operation Training 2.1.2.5. 장착점 설정 장착점 입력
2-5
MMI
따라하기
I

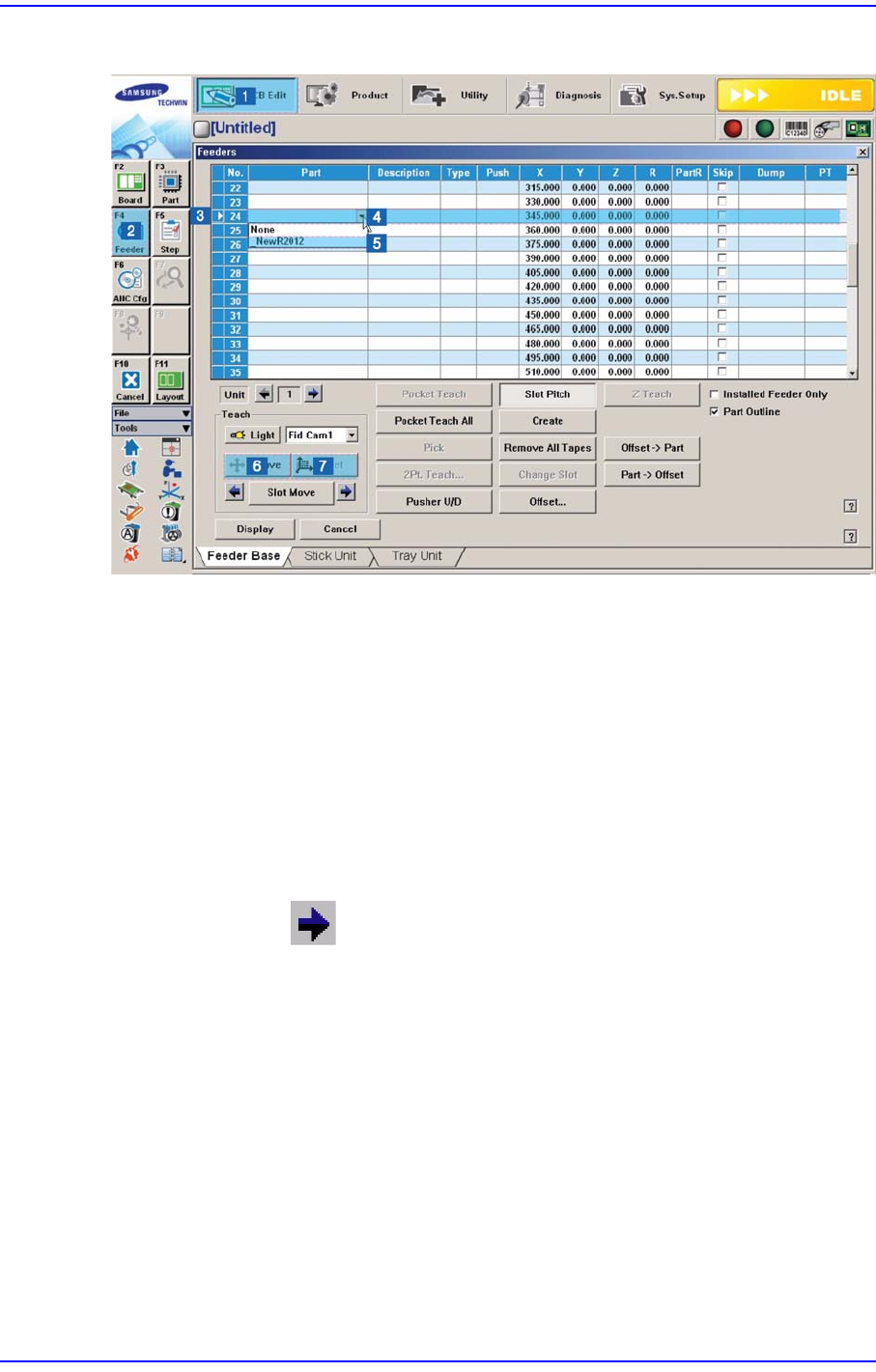

2.1.2.4. 공급장치 설정
“Feeders” 대화상자의 우측 스크롤바를 아래로 내려 24번 슬롯을 선택
<Part> 열의 콤보박스 버튼을 클릭하여 등록된 부품 선택
<Move> 버튼을 클릭하여 피두셜카메라를 24번 슬롯에 설치된 Tape Feeder의 흡
착점으로 이동
이때, 실제 전면 및 후면 Feeder Base의 24번 슬롯에 R2012부품을 로딩한 Tape
Feeder가 설치되어 있어야 합니다
피두셜카메라를 이용하여 Tape Feeder의 흡착점을 확인
필요하다면 흡착점을 정확하게 티칭하여 <Get> 버튼 클릭
<Unit> 영역
의 버튼을 클릭하여 ‘2’ (후면 Feeder Base)의 24슬롯에도 동일
한 방법으로 Tape Feeder를 설치하십시오.
2-6
Samsung Component Placer SM411/411N Operation Training

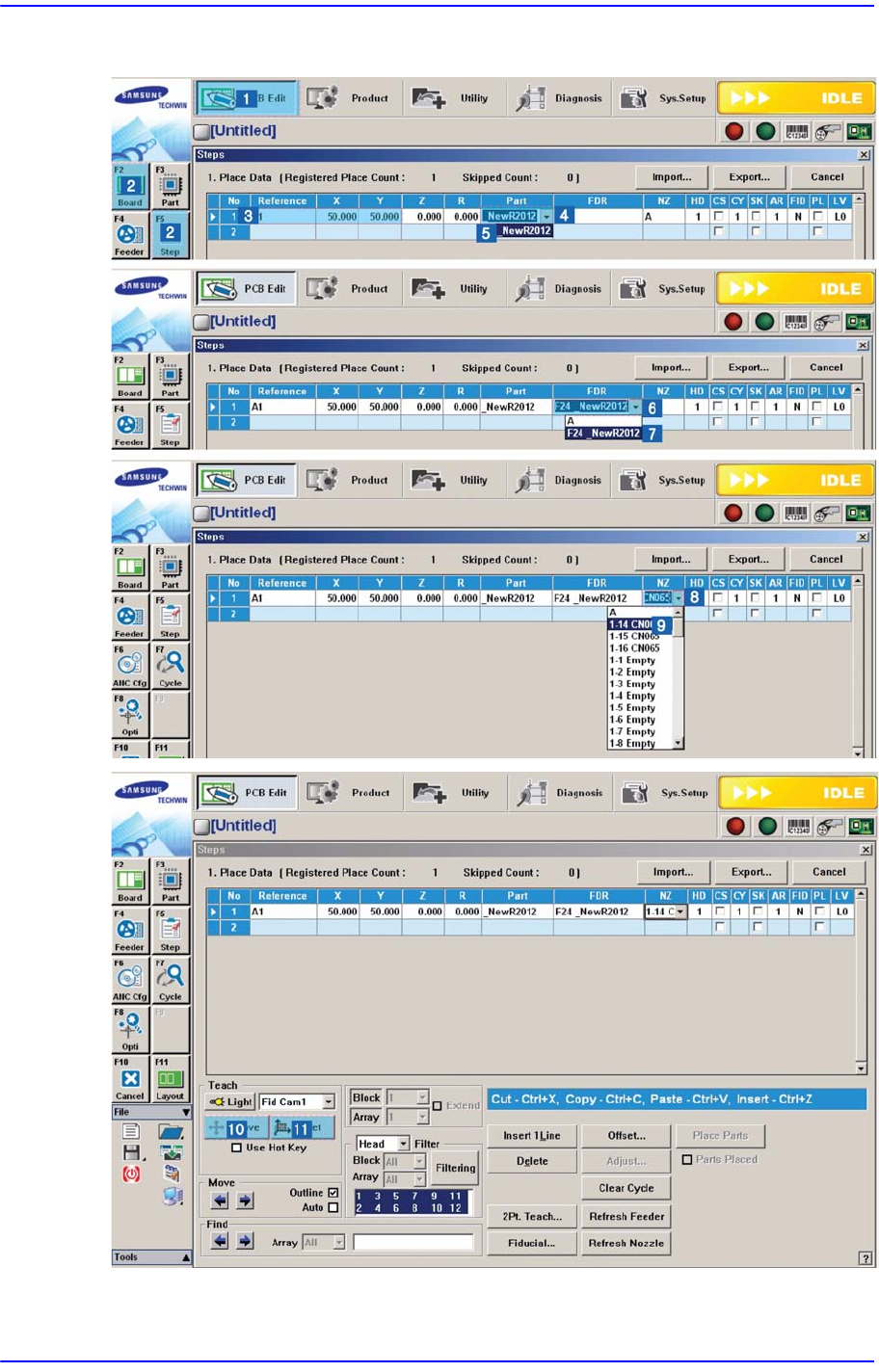

2.1.2.5. 장착점 설정
장착점 입력
2-7
MMI
따라하기
I
<Reference> 열에 R1 입력
<X
>열에 50, <Y>열에 50 입력
<P
art> 열의 콤보박스 클릭하여 등록된 부품 선택
<F
DR> 열의 콤보박스 클릭하여 등록된 공급장치 선택
<N
Z> 열의 콤보박스 클릭하여 해당부품에 맞는 노즐 선택
이때, MM
I에 설정된대로 장비의 ANC에 노즐이 배치되어 있어야 함
<
HD> 열의 콤보박스 클릭하여 부품을 장착할 헤드 스핀들을 선택
<M
ove> 버튼을 클릭하여 피두셜카메라를 입력된 좌표의 위치로 이동하여
입력된 좌표가 정확한지 확인
필요하다면 장착점을 정확하게 티칭하고 <Get> 버튼 클릭

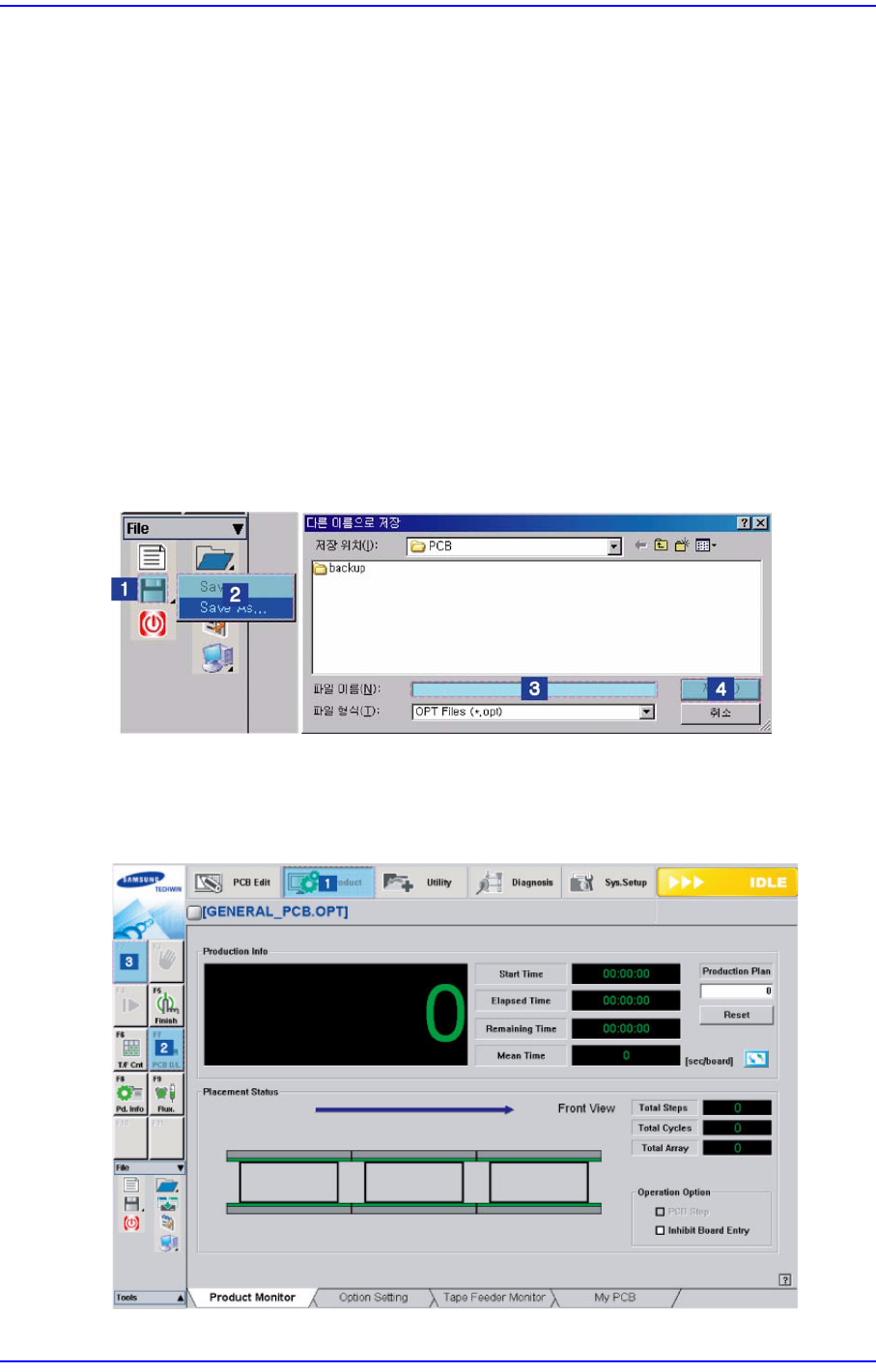

2.1.2.6. PCB 파일 저장
파일명을 입력하고 <저장> 버튼을 클릭
2.1.2.7. PCB파일 다운로드
