3-6 Samsung Componen t Placer SM411/411N Operation Training 뉴에서 장착스톱퍼의 위치를 티칭하게되면 자동적으로 결정이 됩니다 . 장착스톱퍼의 X 위치 티칭에 관한 자세한 사항은 Administrator’ s Guide 의 “12.3.1 1. Boar d Position Calibration” 부분을 참조하십시오 . 일반적으로 장착 스톱퍼에서 가까…
3-5
MMI
따라하기
Ⅱ
두 점을 티칭한 후 “Enter”키를 누르면 초기각도 티칭작업이 완료됩니다.
3.1.1.2. 장착 원점 설정
PCB프로그램을 생성함에 있어 좌표의 기준이 되는 원점을 설정합니다. 장착 원점
이 변경되면 PCB상의 다음과 같은 모든 좌표가 변경됩니다.
Fiducial Mark
Array 관련 설정 좌표
Bad Mark / Accept Mark
장착점 좌표
모델 PCB 관련 설정 좌표
장착 원점은 PCB 원점에서 PCB기판의 장착 원점까지의 오프셋으로 정의됩니다.
장착 스톱퍼의 X위치와 컨베이어 고정프레임의 가장자리의 Y위치을 이용해서
PCB 원점이 결정됩니다. 그러므로 PCB원점은 ‘시스템 설정’의 ‘컨베이
어’ 하위메
3-6
Samsung Component Placer SM411/411N Operation Training
뉴에서 장착스톱퍼의 위치를 티칭하게되면 자동적으로 결정이 됩니다.
장착스톱퍼의 X위치 티칭에 관한 자세한 사항은 Administrator’s Guide의 “12.3.11.
Board Position Calibration” 부분을 참조하십시오 .
일반적으로 장착 스톱퍼에서 가까운 패턴을 정하여 설정합니다. PCB내에서 확인
하기 쉬운 위치로 지정하십시오.
좌표 설정시, 정확히 알 수 있는 위치를 선택해야만 Array 설정과 PCB프로그램 수
정할 경우에 용이합니다.
<5. Place Origin(*)> 영역에 마우스 커서를 클릭
[Case 1 - Board Stop 을 활용]
좌표 확인이 용이하
지 않으므로 어레
이PCB에 적용하기 어려움
[Case 2 - PCB내의 패턴을 활용 ]
PCB내의 패턴을 활용해 좌표 확인
이 용이하므로 어레이PCB에 적용
3-7
MMI
따라하기
Ⅱ
<Move> 버튼을 클릭하여 PCB 원점으로 피두셜카메라 이동
장착 원점으로 설정할 위치를 정확하게 티칭하고 <Get> 버튼 클릭

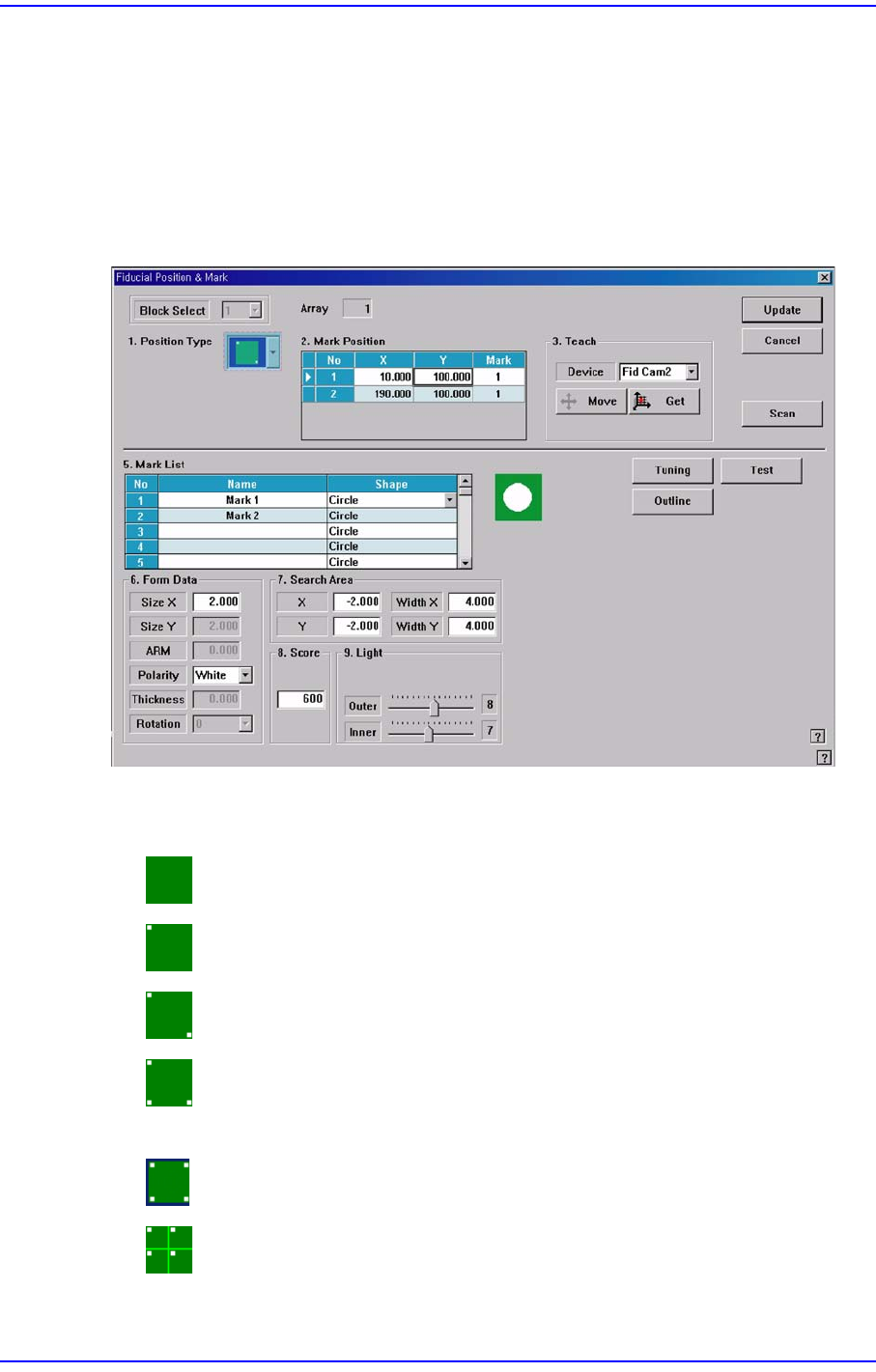

3.1.2. 피두셜마크 설정
피두셜마크는 PCB의 틀어짐을 인식하고 , 보정하기 위한 PCB상의 마크입니다. 피
두셜마크가 없는 PCB는 상대적으로 장착정도가 떨어집니다.
3.1.2.1. Fiducial Mark의 유형
None: Fiducial Mark가 없습니다.
1 Panel: 1점은 PCB의X,Y좌표의 틀어짐을 보정할 수 있습니다.
2 Panel: 2점은 PCB의X,Y,R좌표의 틀어짐을 보정할 수 있습니다 .
3 Panel: 3점은 PCB의 X,Y,R좌표의 틀어짐을 보정할 때, 상위 점수를 취득
한2점만을 선택적으로 사용합니다.
4 Panel: PCB기판 보정용 Fiducial Mark가 4개 있습니다.
1 Array: Array PCB기판 보정용 Fiducial Mark가 각 Array PCB에 1개 있습
니다.
