3-10 Samsung Componen t Placer SM411/411N Operation Training Lead Pitch 가 0.5 인 IC 부품 을 장착할 경우 , 반드시 이 기능을 사용하여 피두셜마 크에 대한 보정을 실시해야 합니다 . 3.1.3. Fiducial Mark 설정순서 1) 블록 설정 블록 PCB 가 아닌 경우 생략 2) ‘Position T ype’ 설정 3) ‘Ma…
3-9
MMI
따라하기
Ⅱ
<Polarity> 콤보박스
Fiducial Mark의 색상을 선택합니다 . 선택가능한 색상은 다음과 같습니다.
White: 주변보다 Mark가 밝게 보이는 경우입니다.
Black: 주
변보다 Mark가 어둡게 보이는 경우입니다.
<Thickness> 에디트박스
Fiducial Mark의 두께를 설정합니다 .
0일때는 꽉 찬 Fiducial Mark입니다 .
0이외의 숫자일 경우에는 외곽선이 이 값만큼의 두께를 가집니다 .
3.1.2.2. 기타 설정
Search 영역
피두셜마크를 검사할 영역을 설정합니다. 사용 목적은 특정한 PCB에서 마크 주
변에 마크와 유사한 형상이 있어서 인식에 방해가 되는 경우에 마크를 검사할
범위를 제한하는 것입니다 .
Score
설정된 피두셜마크데이터를 이용하여 실제 MMI가 인식하는 피두셜마크의 크
기를 구합니다. 마크의 측정오차를 최소화하기 위하여 비전을 이용하여 튜닝을
실시합니다.
대략적인(육안판단 ) 크기를 입력하고 피두셜마크의 Outline을 이용하여 실제
마크와 데이터
상의 이미지 마크의 편차를 SMVision창을 통하여 확인하고 재보
정합니다.
이 경우에도 최종적으로는 튜닝을 통해서 재측정하는 것이 보다 정확한 보정이
됩니다. 육안으로 비슷한 크기에서 튜닝을 실시해야 에러가 나지 않습니다. 본
기능은 실측한 New 데이터와 입력된 데이터가 같을 때까지 실시합니다.
Scan
설정된 피두셜마크에 대한 마크 인식을 실행합니다. 피두셜마크의 중심점(2점)
에 대한 티칭 편차를 최소화
하기 위해서 실시합니다.
피두셜카메라를 설정된 좌표의 위치로 이동시켜 마크를 인식합니다. 마크의 인
식후 다음의 그림과 같이 편차량이 표시되며, 편차량을 보정하려면 “예(Y)” 를
선택하십시오.
3-10
Samsung Component Placer SM411/411N Operation Training
Lead Pitch가 0.5 인 IC부품을 장착할 경우, 반드시 이 기능을 사용하여 피두셜마
크에 대한 보정을 실시해야 합니다.
3.1.3. Fiducial Mark 설정순서
1) 블록 설정
블록PCB가 아닌 경우 생략
2) ‘Position Type’ 설정
3) ‘Mark Position’ 설정
<Mark Position> 영
역에서 피두셜마크를 선택
<Move> 버튼을 클릭해 선택된 피두셜마크로 피두셜 카메라 이동
피두셜마크의 중심과 SMVisionQ창의 십자선 중심 일치하게 조정
<Get> 버튼 클릭해 피두셜마크의 좌표 입력
4) ‘Mark Shape’ 설정
3-11
MMI
따라하기
Ⅱ
5) ‘Form Date’ 설정
6) Outline 확인
<Outline> 버튼 클릭
해 SMVisionQ창에 보이는 윤곽선과 피두셜마크의 윤곽선
이 일치하는지 확인
일치하지 않는 경우, ‘Form Date’ 수정
7) 피두셜
마크 인식 테스트
8) 튜닝
최소 2회 이상 실시
9) 설정값 반영: <U
pdate> 버튼 클릭

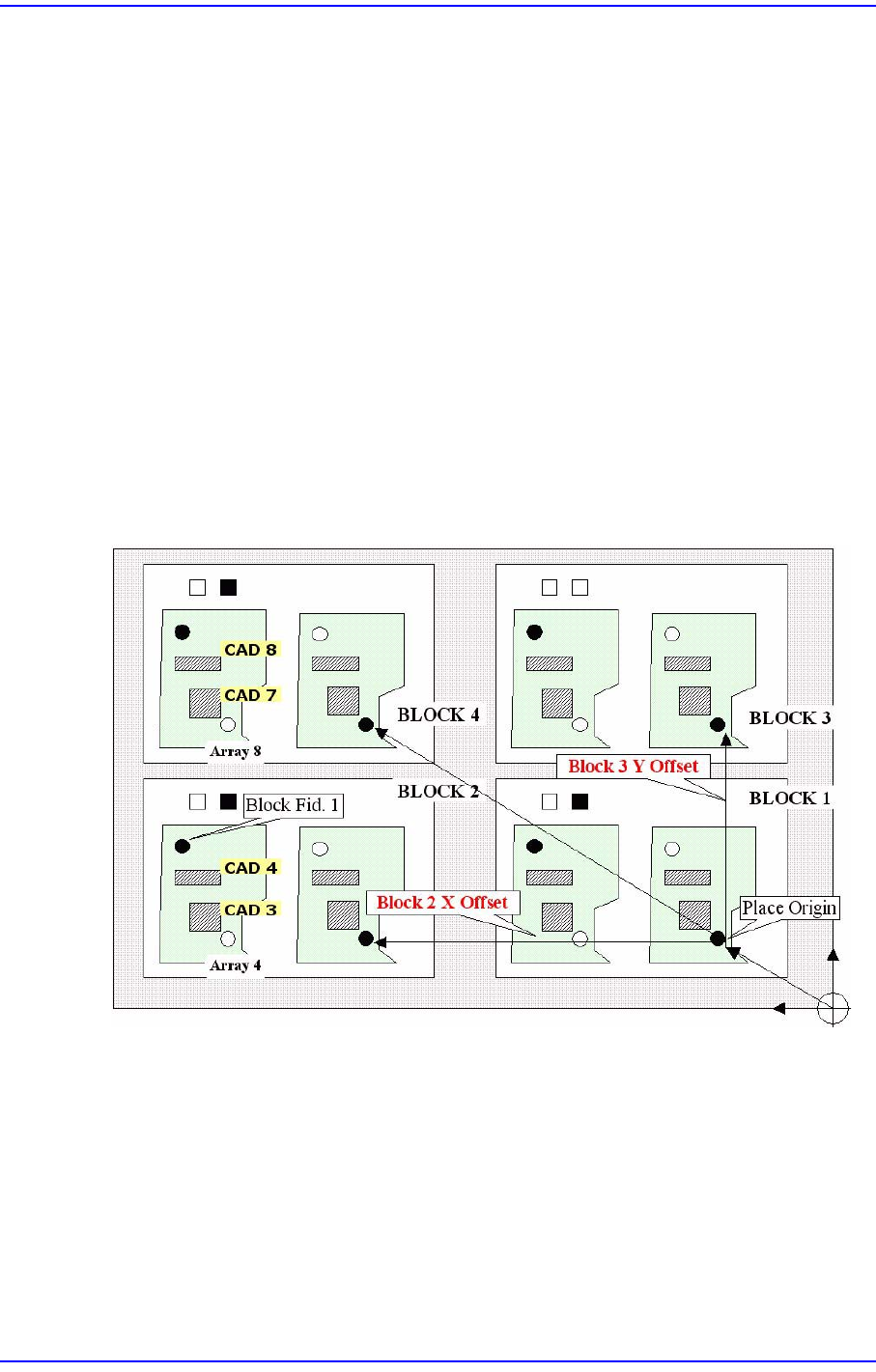

3.1.4. Array PCB 설정
Array PCB인 경우, 각 Array PCB내의 소형PCB의 원점과 Array PCB의 장착원점 사
이의 오프셋 값을 설정합니다.
배열
PCB기판의 “Place Origin”에 대한 Array PCB원점의 오프셋 값을 설정합니다.
<4. Set Array (Regular Type)> 영역에서 설정한 Array PCB내의 소형 PCB의 수 만
큼 행이 만들어 집니다.
<N
o> 열
각 행은 Array PCB내의 소형 PCB의 기준 피두셜마크의 좌표를 표시합니다.
Array PCB내의 첫 번째 소형 PCB의 기준 피두셜마크를 원점으로 해서 설정
된 Offset X, Offset Y 값 만큼 옵셋을 가지도록 자동으로 다른 소형 PCB들의
