3-16 Samsung Componen t Placer SM411/411N Operation Training Block ( 블록 ) One Board 또는 Array Board 형태로 구성되어 하나의 완성된 PCB 를 구성하는 분리 된 형태의 단위에 대한 명칭입니다 . 물리적으로는 기존의 PCB 와 동일한 형태입니 다 . Block Fiducial ( 블록 피두셜 ) Block 내 장착점 등…
3-15
MMI
따라하기
Ⅱ
액셉트 마크의 티칭 순서
PCB가 로딩된 작업 스테이션에 해당되는 피두셜카메라를 선택
<M
ove> 버튼을 클릭하여 현재 설정된 액셉트 마크의 위치로 이동
액셉
트 마크의 중심과 SMVision 창의 십자선이 일치되도록 조정
<G
et> 버튼을 클릭하여 현재의 좌표를 입력
Bad Mark와 액셉트마크의 사용방법은 동일합니다.
3.1.7. 모델 설정
3-16
Samsung Component Placer SM411/411N Operation Training
Block (블록)
One Board 또는 Array Board 형태로 구성되어 하나의 완성된 PCB를 구성하는 분리
된 형태의 단위에 대한 명칭입니다. 물리적으로는 기존의 PCB와 동일한 형태입니
다.
Block Fiducial (블록 피두셜)
Block내 장착점 등에 대한 좌표 보정을 위해 정의된 하나의 Block을 대표하는
Fiducial을 의미합니다.
기존의 Panel Fiducial과 동일한 개념이나 기존에는 Panel Fiducial이 하나만 존재한
다면 Block Fiducial은Block수 만큼 존재합니다.
Block PCB
하나의 Panel 또는 Carrier에 동일 또는 이형의 여러 Block이
설치된 보드 전체에 대
한 명칭.
PCB
하나의 PCB는 하나 또는 여러 개의 Block으로 구성될 수 있습니다.

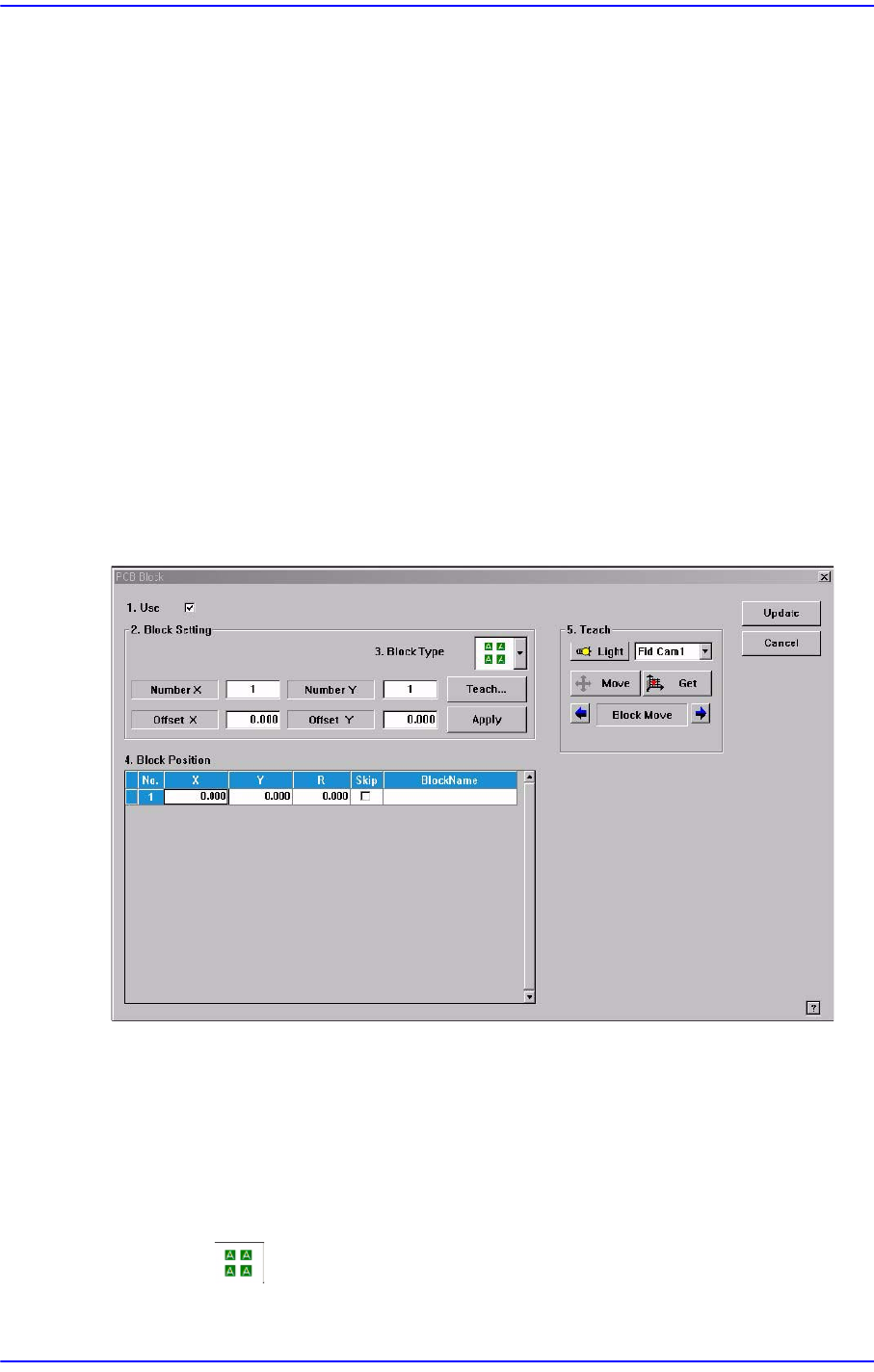

<1.Use> 체크박스
모델유형과 블록의 구성을 설정하려면 선택합니다..
<2. Block Settin> 영역
<3. Block Type> 콤보박스
모델구성의 유형을 선
택합니다. 다음의 3가지 유형을 선택할 수 있습니다 ;
[Block PCB - Same Type]
3-17
MMI
따라하기
Ⅱ
Block의 CAD (장착점 및 부품)정보가 동일함.
[Block PCB - Different Type]
Block의 CAD (장착점 및 부품)정보가 다름.
<3. Block Type> 콤보박스에서 Block PCB 유형을 선택한 경우
Array PCB를 설정하듯이 블록을 설정합니다. 먼저 전체 몇 개의 블록으로
구성할 것인지를 결정하고, 기준되는 블록의 장착원점에 대해서 옵셋을 적
용함으로써 전체 블록의 장착원점 옵셋을 설정합니다.
3.2. 부품 등록
PCB작업에 필요한 부품을 등록하고, 부품과 관련된 데이터를 편집하기 위해 사용
됩니다.
부품 데이터는 “Align Data”와 “Common Data”로 구성됩니다.
Align Data (인식 데이터 )
부품인식과 관련된 정보로 구성
Common Data (공통 데이터)
부품을 공급하는 공급장치와 부품의 흡착 및 장착에 적용되는 노즐 그리고 공압
조건 및 구동속도와 관련된 파라메터들로 구성

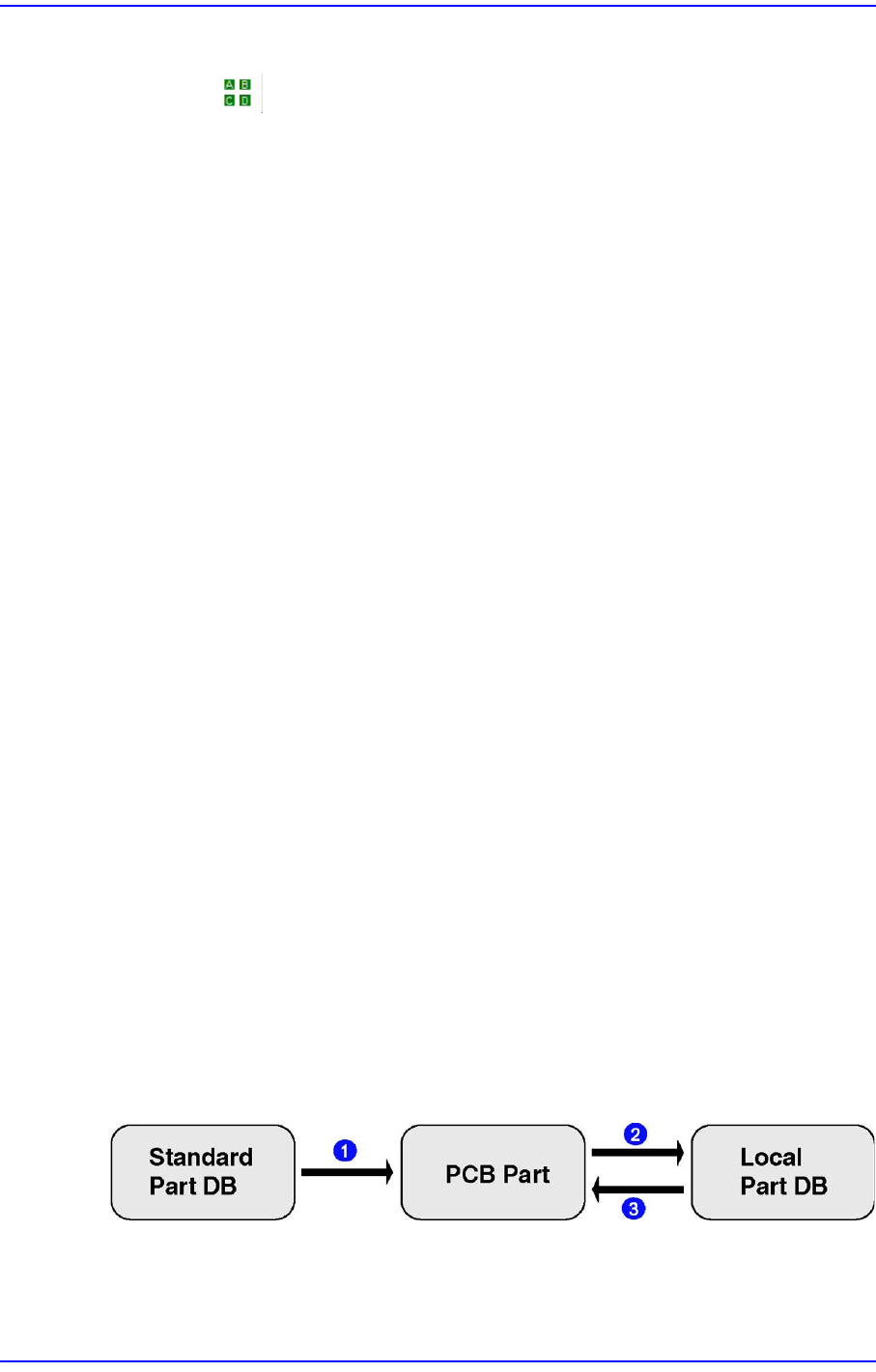

MMI가 관리하는 부품데이터는 PCB Part, Local Part Library, Standard Part DB 가 있
습니다.
PCB Part: PCB 파일에 등록된 부품
Local Part
DB [UPD.mdb]: MMI가 장비에 설치된 후, 등록된 부품
Standard Part DB [STDUPD.mdb]: MMI가 설치될 때 같이 설치는 표준부품의 데
이터를 관리하는 DB(읽기 전용)
모든PCB에 적용 각 PCB에서 관리 각 장비에서 관리
1:
새
부품
생성
2:
저장
3:
복사
