3-19 MMI 따라하기 Ⅱ . <New Parts:> 리스트박스 PCB 파일 에 등록 된 부품 중 Local Part DB 에는 등록되 지 않은 부품들 을 보여 줍니다 . <Add Part to DB:> 리스트박스 버튼 클릭 해서 Local Part DB 에 등록할 부품을 이 리스트박스에 추가하 십시오 . <Dif ferent Parts:> 리스트…
3-18
Samsung Component Placer SM411/411N Operation Training
CHIP-Circle, CHIP-Rect, Chip-R3216[1206], Chip-R2012[0805], Chip-R1608[0603],
Chip-R1005[0402], Chip-R0603[0201], Chip-C3216[1206], Chip-C2012[0805], Chip-
C1608[0603], Chip-C1005[0402], Chip-C0402, Chip-Tantal, Chip-Aluminum, Melf, TR,
TR2, Trimmer, Hemt, SOP, Small SOP/Connector, SOJ, SOP2, SOJ2, QFP, PLCC,
PLCC[body], Connector, User IC, BGA, Flip Chip.
<New Part> 버튼
새로운 부품을 등록합니다.
<Edit> 버튼
등록된 부품을 수정합니다.
<Duplicate> 버튼
등록된 부품의 데이터는 그대로 두고 부품명만 수정합니다.
<Copy> 버튼
PCB 부품목록에서 선택한 부품의 부품정보를 복사합니다.
<Paste> 버튼
복사한 부품정보를 다른 이름으로 등록된 부품에 동일하게 적용합니다.
<Update Part> 버튼
새로운 부품을 등록한 후, Local DB에 추가하고자 할 때 사용합니다. 먼저 <Part
Group & Part List>영역의 콤보박스에서 복사
할 부품에 해당되는 부품의 모양을
선택하고, 좌측의 <1. PCB Part List> 영역에서 새로 등록한 부품을 선택하고
<Copy to Local Part DB> 버튼을 클릭하여 리스트박스로 복사하십시오. 그
리고 <Part List> 리스트박스로 복사된 부품을 선택하고 이 버튼을 클릭하십시오
3-19
MMI
따라하기
Ⅱ
.
<New Parts:> 리스트박스
PCB 파일
에 등록된 부품 중 Local Part DB에는 등록되지 않은 부품들을 보여
줍니다.
<Add Part
to DB:> 리스트박스
버튼 클릭
해서 Local Part DB에 등록할 부품을 이 리스트박스에 추가하
십시오.
<Dif
ferent Parts:> 리스트박스
Local Part DB에 등록되
어 있는 부품 중 PCB 파일에 등록된 부품과 동일한
부품명을 가진 부품들을 보여줍니다.
<
Update Part From DB:> 리스트박스
PCB 파일
에 등록된 부품과 동일한 부품명을 가진 부품데이터가 Local Part
DB에 이미 존재하는 경우 , 버튼 클릭해서 PCB 파일에 등록된 부품데
이터에 덮어쓰기할 부품을 이 리스트박스에 추가하십시오.
<
Update DB From Part:> 리스트박스
버튼 클릭해서 Local Part DB에 덮어쓰기할 부품을 이 리스트박스에 추
가하십시오.

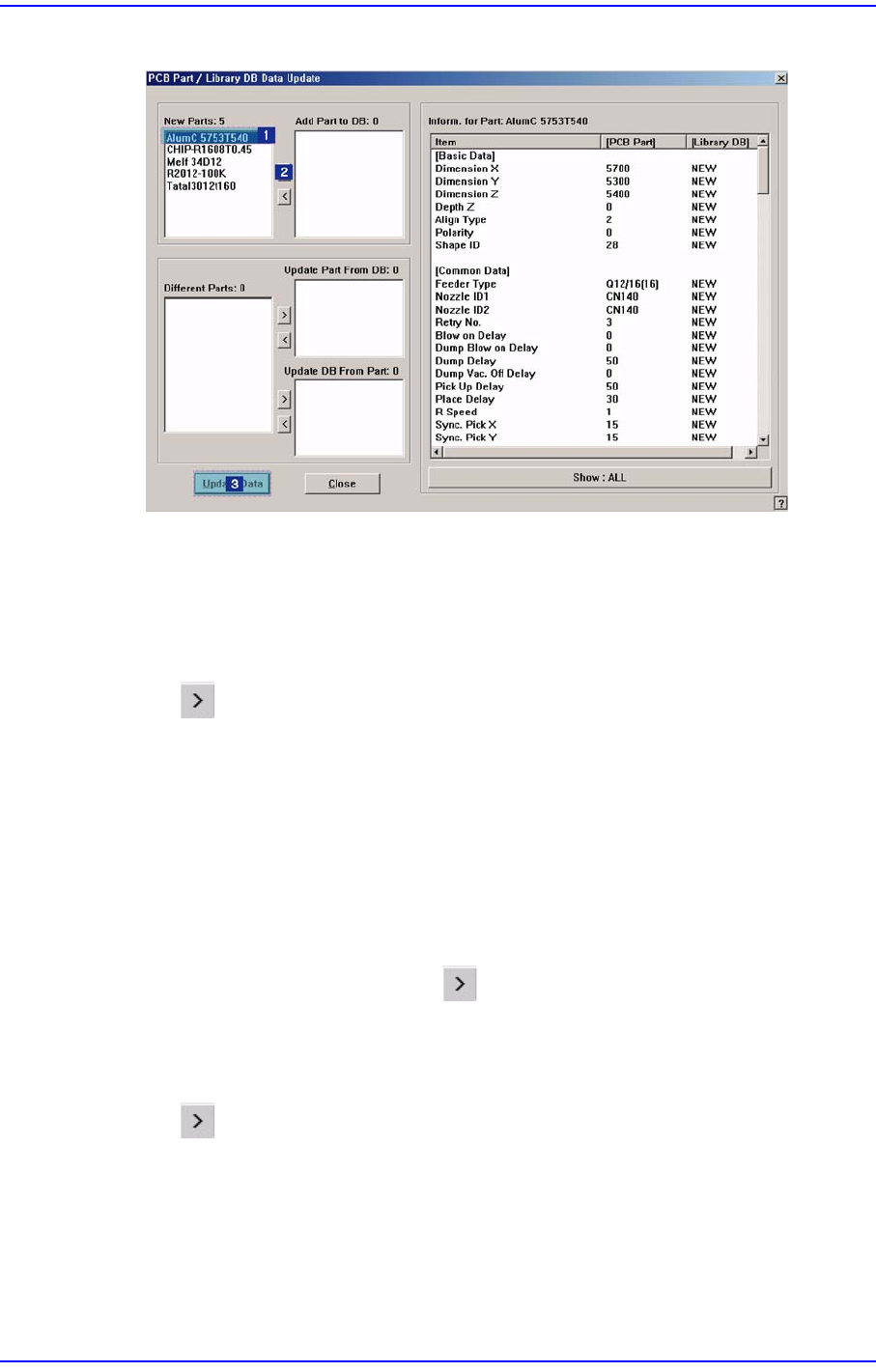

[PCB Part를 Local Part DB에 복사하는 방법 ]
<New Parts:> 리스트박스 또는 <Different Parts:> 리스트박스에서 Local Part DB
3-20
Samsung Component Placer SM411/411N Operation Training
에 등록할 부품명을 선택.
버튼 클릭해서 <Add Part to DB:> 또는 <Update DB From Part:> 리스트박스
에 Local Part DB에 등록할 항목 추가.
<Update Data> 버튼 클릭하여 해당 부품을 Local Part DB에 등록.
[PCB 파일을 열때 부품정보 업데이트 기능]
PCB 파일을 열 때, 동일한 부품명을 가진 부품 정보에 대해서 PCB파일 내의 부
품 정보와 Local DB (UPD.mdb) 내의 부품 정보를 어떻게 관리할 것인지를 선택
합니다.
None
PCB 파일 내의 부품 정보
를 가져오고, Local DB에는 부품 정보를 업데이트
하지 않습니다.
파트 라
이브러리로 부터 PCB 부품 업데이트
열려는 PCB 파일 내의 부
품명과 동일한 부품명을 가진 부품 정보가 Local
DB에도 존재한다면, PCB 파일의 부품 정보를 가져오지 않고 Local DB의 부
품 정보를 가져오도록 합니다.
PCB 부품으
로부터 부품 라이브러리 업데이트
열려는 PCB 파일 내의 부품명
과 동일한 부품명을 가진 부품정보가 Local DB
에도 존재한다면, PCB 파일의 부품 정보를 가져오고 , 부품 정보를 Local DB
에 업데이트합니다.
PCB와 DB의 부품 동기화
열려는 PCB 파일 내 부품 정보가 Local DB의 부품 정보로 Overwrite 되고,
PCB 파일을 저장할 때는 PCB파일 내의 부품 정보가 Local DB에 저장됩니
다.
