4OM-1752 1-68 1305-001 6. 扩散板组装治具的使用方法 6. 扩散板组装治具的使用方法 Procedure (1) 同时暂时固定内侧和外侧扩散板。 外侧扩散板 内侧扩散板 F4A65 (2) 如图在 3 处安装治具 1、2。 注意不要损伤侧面视觉相机。 治具 1 治具 2 F4A66 (3) 用螺栓固定扩散板后，拆卸治具 1、2。 F4A67
4OM-1752
1-671305-001
5.7 吸嘴过滤器的插入方法
(6) 将丙烯压块装回过滤器一次性更换治具之后，将挡板为打开状
态的高速吸嘴贮备器安装在过滤器一次性更换治具上。
丙烯压块
高速吸嘴贮备器
F4180-CUKYX-00
要 点
将空气过滤器一次性插入之前，请再次确认吸嘴内是否还遗
留有空气过滤器。
需要将吸嘴逆向安装时
需要将过滤器拆卸孔置于逆向使用吸嘴时，需要拧松过滤器一次性更
换治具底面的 5 根螺栓，使治具挡板面抵在相反一侧。
吸嘴贮备器
(逆向)
过滤器一次性更换治具底面
治具挡板面
底面螺栓(5根)
过滤器拆卸孔(逆向)
F4181-CUKYX-00
(7) 推动过滤器一次性更换治具的推进板，使空气过滤器被插入过
滤器中。
推进板
F4182-CUKYX-00
(8) 确认空气过滤器已被插入到位。
4OM-1752
1-681305-001

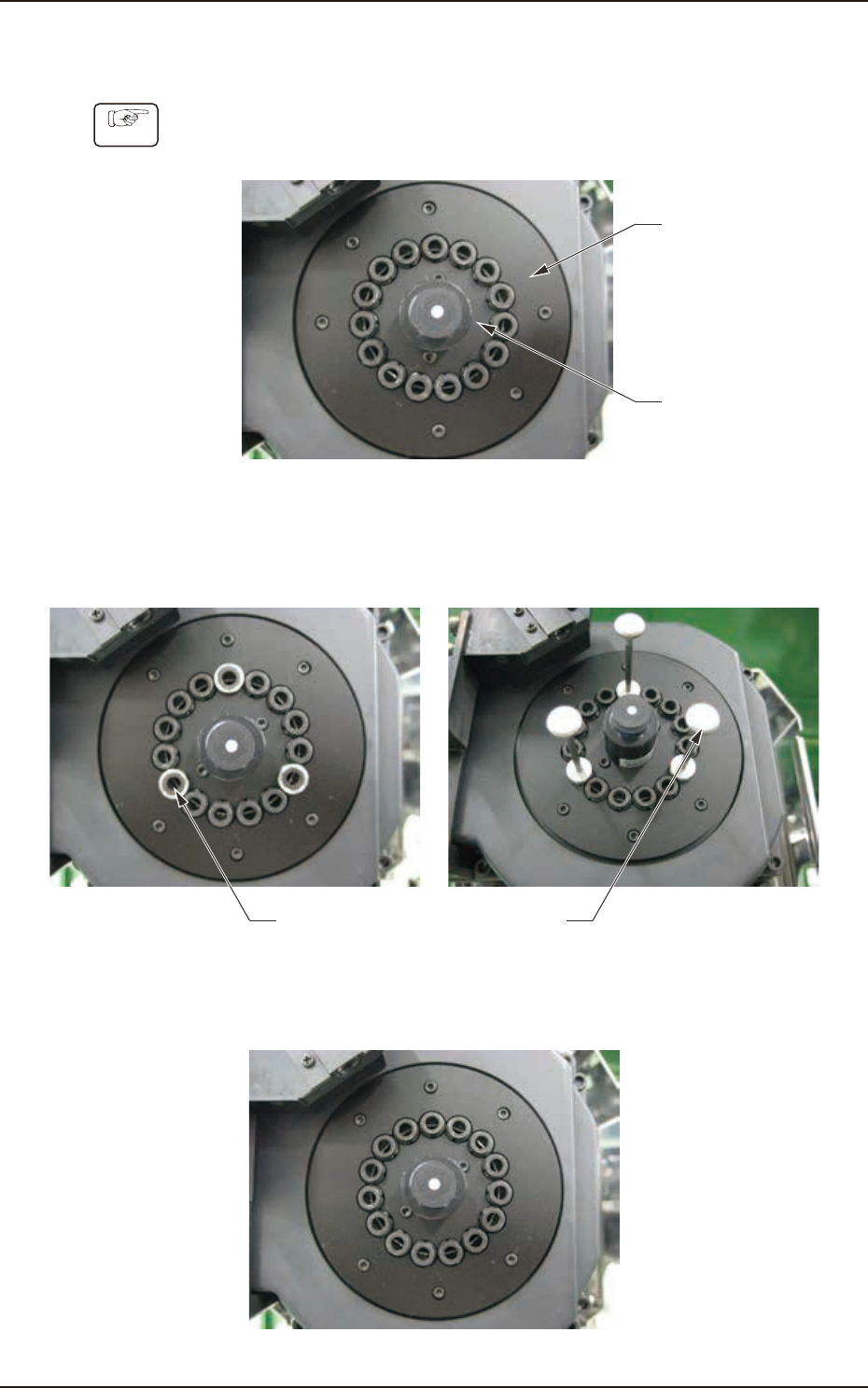

6. 扩散板组装治具的使用方法
6. 扩散板组装治具的使用方法
Procedure
(1)同时暂时固定内侧和外侧扩散板。
外侧扩散板
内侧扩散板
F4A65
(2)如图在 3 处安装治具 1、2。
注意不要损伤侧面视觉相机。
治具 1 治具 2
F4A66
(3)用螺栓固定扩散板后，拆卸治具 1、2。
F4A67
4OM-1752
1-691305-001
7. 消耗元件和重要保修元件
7.1 消耗元件列表
一年内可能消耗完的元件列表。
购买时，请联系株式会社日立高新技术的营业部门或销售代理店。
品名 元件编号 元件名 使用数 建议更
换周期
建议数 / 年
Note(a)
备注
吸嘴 (HV82C) KYA-M7782-00
HV82C---
ASSY_NOZZLE(HV82C) 30 1年 30 Note e
吸嘴 (HV13C) KYA-M7713-00
HV13C---
ASSY_NOZZLE(HV13C) 30 1年 30 Note e
吸嘴 (HA14C)
KYA-M7714-A0
HV14C---
ASSY_NOZZLE(HV14C)
30 1年 30 Note e
吸嘴 (HA15C)
KYA-M7715-A0
HV15C---
ASSY_NOZZLE(HV15C)
30 1年 30 Note e
吸嘴 (HV19C)
KYA-M7719-A0
HV19C---
ASSY_NOZZLE(HV19C)
30 1年 30 Note e
吸嘴 (PA05C) KYB-M7730-A0
PA05C---
ASSY_NOZZLE(PA5C) 30 1年 30 Note e
吸嘴 (HG33C) KYA-M7703-A0
HG33C---
ASSY_NOZZLE(HG33C) 30 1年 30 Note e
吸嘴 (HG52C) KYA-M7705-00
HG52C---
ASSY_NOZZLE(HG52C) 30 1年 30 Note e
吸嘴 (HG24C) KYA-M7702-A0
HG24C---
ASSY_NOZZLE(HG24C) 30 1年 30 Note e
吸嘴 (HG82C) KYA-M7708-00
HG82C---
ASSY_NOZZLE(HG82C) 30 1年 30 Note e
真空过滤器 KYB-M704D-00
225B0572
AIR_CLEAN_EQPT 60 3 个月 240 Note h
氟片 KYB-M3T15-00
212A2743
GUIDE 2 1年 2
聚氨酯夹板
ASSY
KYB-M3T17-00
0920715E
KYB-M3T16-00
09207152
ASSY_CLAMPER_Y
ASSY_CLAMPER_K
2
2
1年 2
2
密封组件
扁平环
安装螺栓
KYF-M865T-00
0920716C
KYB-M3T1U-00
0920H159
90990-01J118
0920H158
ASSY_SEAL
SEAL
BOLT,HEX.SOCKET HEAD
2
2
12
1年 2
2
12
切割器部
摇动侧
滚轴用
盘形组件
切割器刀片
安装螺栓
KYF-M865U-00
0920716D
KYB-M3T1A-00
0920H127
90990-06J004
221A0231
ASSY_DISK
DISK
BOLT,HEX-SCT
4
4
12
1年 4
4
12
Note c
吸嘴过滤器 KYA-M7702-10
225A0045
AIR CLEAN EQPT 30
(15)
1週 1000
(500)
Note
d,h,i
真空过滤器 KYB-M3823-00
225B0313
AIR_LINE_EQPT 2 2 个月 12 Note d
T4A17
7. 消耗元件和重要保修元件
