4OM-1752 1-45 1305-001 支撑销检出传感器(2处) 每周 清扫 所要时间:1分钟 请用棉纱清扫支撑销检出传感器。 支撑销检出传感器 F4A39 4.10 传送带部
4OM-1752
1-441305-001
4.10 传送带部
直线导轨(2处)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE GREASE MP No.1)
请用油棉纱擦去原有的润滑油。
请注意不要残留纱头。
请在手动注油枪安装微型软管，从注油嘴注
入新的润滑油。
使用吸嘴为H形。
H形
PT1/8

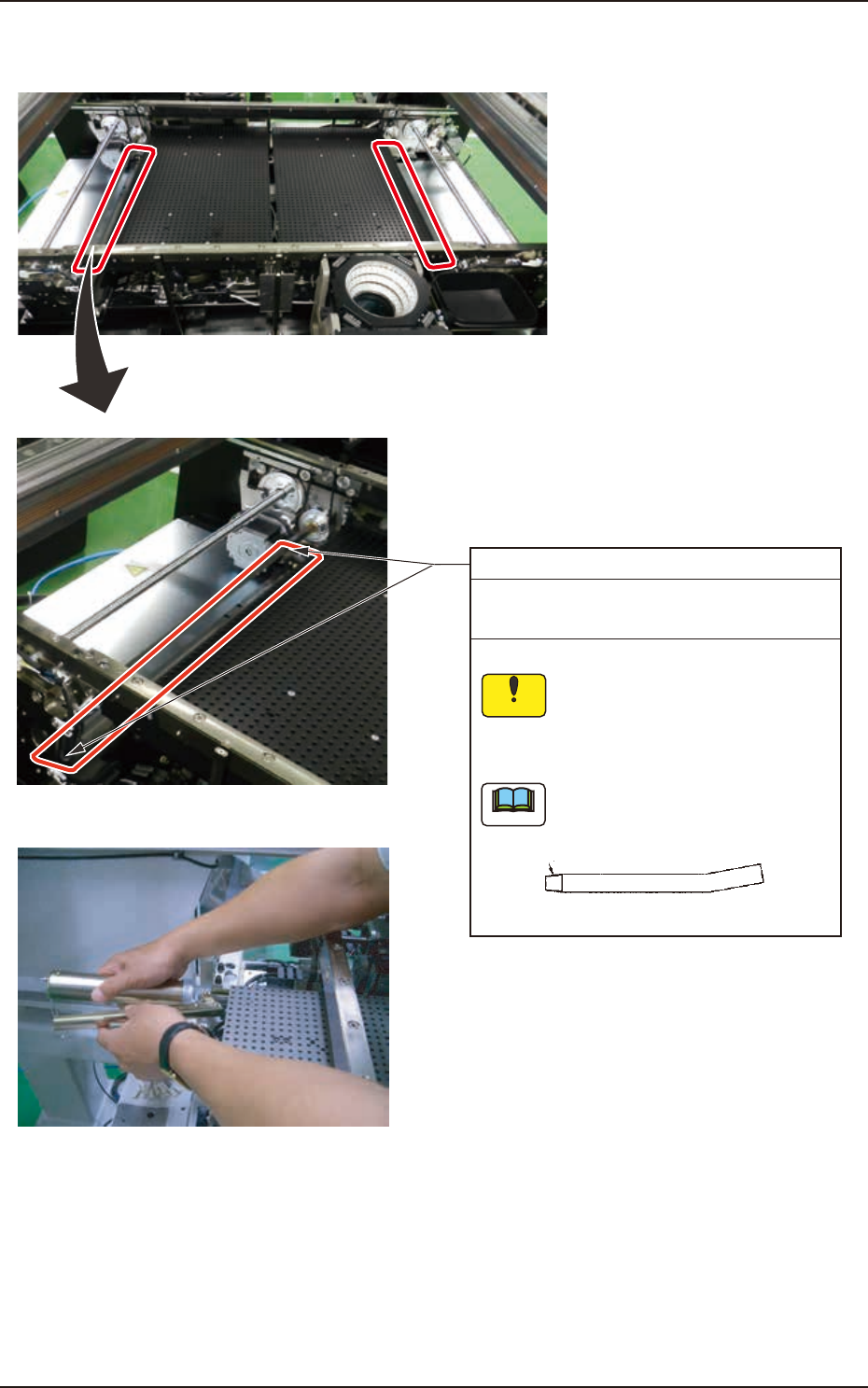

注油作业示例
Note
Notice
F4A38
4.10 传送带部
4OM-1752
1-451305-001
支撑销检出传感器(2处)
每周 清扫 所要时间:1分钟
请用棉纱清扫支撑销检出传感器。
支撑销检出传感器
F4A39
4.10 传送带部
4OM-1752
1-46
线路板检出传感器光纤(2处)
线路板检出传感器(3处)
、
每周 清扫 所要时间:2分钟
请用棉纱清扫线路板检出传感器。
单程搬送时(图像配置图)
线路板检出传感器
线路板检出传感器光纤(投光)
线路板检出传感器 线路板检出传感器镜(受光)
线路板检出传感器光纤
F4A40
1305-001
4.10 传送带部
