Test Research, Inc. ：使用夾板裝置夾住受測板。 ：讓夾板裝置放開受測板。 ：鎖住前後門。 ：將 stop pin 伸出 (TR7600SIII 及 TR7680 不會用到此功能 ) 。 ：開啟左閘門。 ：開啟右閘門。 ：關閉左閘門。 ： : 關閉右閘門。 14 TR7600SIII 系列 使用手冊 – 硬體
Test Research, Inc.

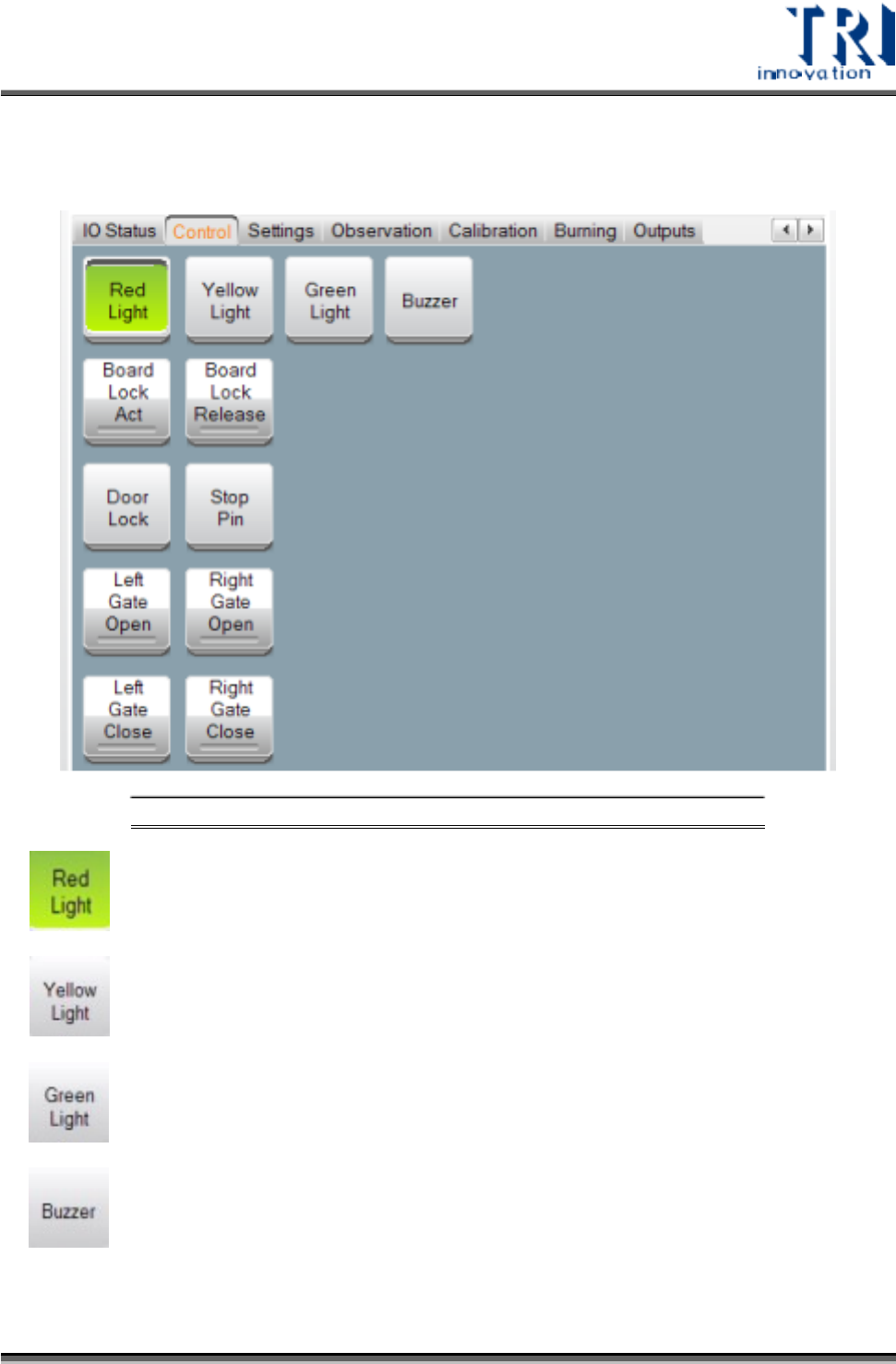

3.4 Control
於 [Control] 控制類別中,使用者可以針對燈號, conveyor, 與閘門作相關設定。
16: VPLC/Control圖
：使用紅燈作為三色燈的指示燈。
：使用黃燈作為三色燈的指示燈。
：使用綠燈作為三色燈的指示燈。
：開啟蜂鳴器，若後站尚未準備好接板時即發出蜂鳴警告操作員，以防受測板於前站
運送時發生塞板情形。
TR7600SIII 系列 使用手冊 – 硬體 13
Test Research, Inc.

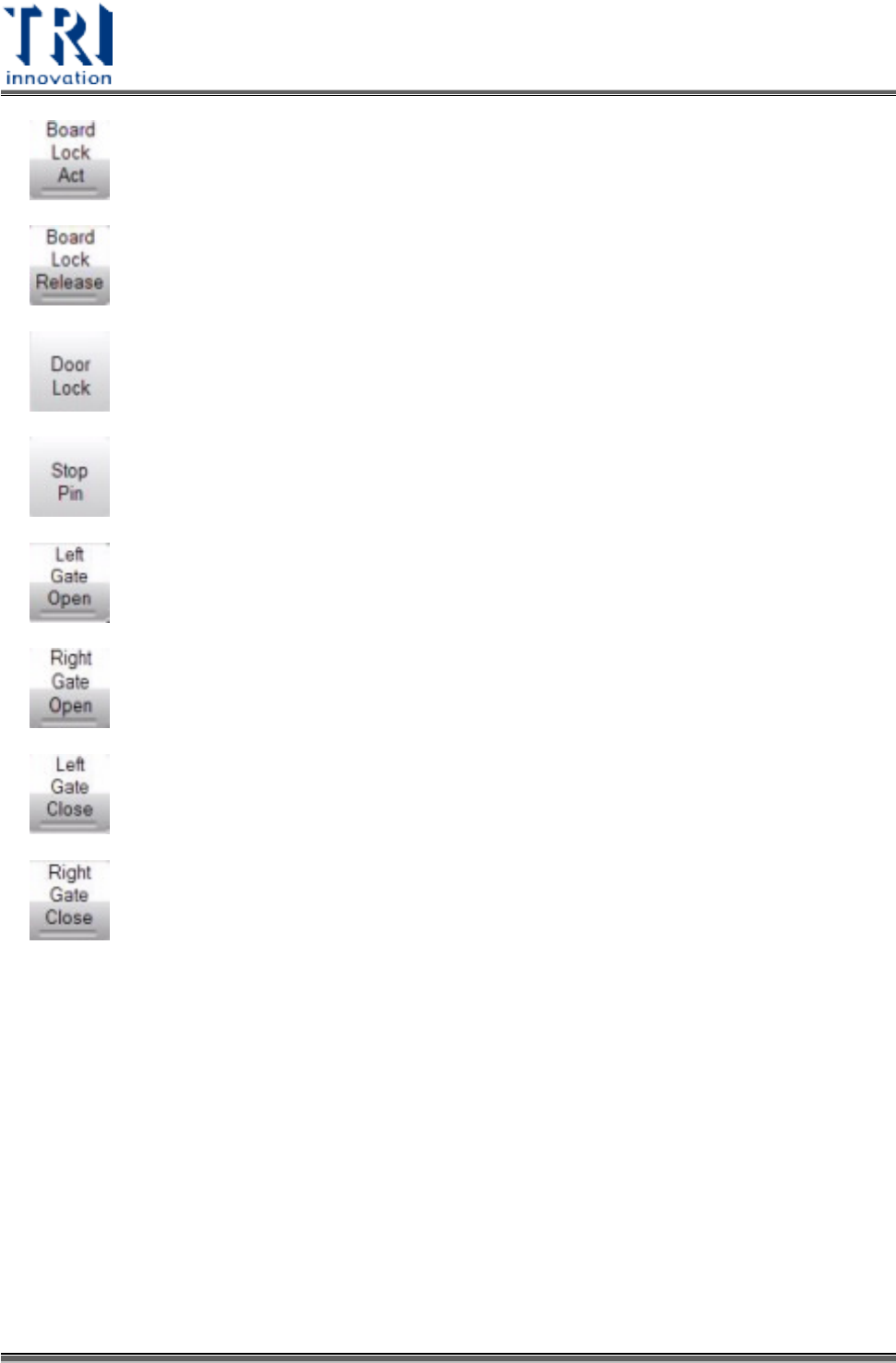

：使用夾板裝置夾住受測板。
：讓夾板裝置放開受測板。
：鎖住前後門。
：將 stop pin 伸出(TR7600SIII 及 TR7680 不會用到此功能)。
：開啟左閘門。
：開啟右閘門。
：關閉左閘門。
：:關閉右閘門。
14 TR7600SIII 系列 使用手冊 – 硬體
Test Research, Inc.
3.5 Settings
17: VPLC/Settings圖
連線設定
後站：若機器有跟後站連接，則選擇[Yes]以開啟此選項；反之，則選擇[No]以關閉此選
項。在連線模式中，當完成了一個板的檢測，且後站送出了 READY 的要板訊號，則該
完成檢測的板子將會自動被送出機器。若機器沒有跟後站連接，完成測試的板子將會在
下一片受測板進行檢測前，停在閘門，並等待手動移除。
Bypass：若系統故障或不想檢測板子，則選擇[Yes]以開啟此選項，使 PCB 板不經檢
測，直接流向後站；反之，若要檢測 PCB 板，則選擇[No]以關閉此選項。
Sync：若機器中的受測板已完成檢測，同步進行新進板與已測板的進板與出板狀況。
Buzzer：按下[Yes]啟動蜂鳴器，若後站尚未準備好接板時，即發出蜂鳴警告操作員，以防
受測板於前站運送時發生塞板情形。
TR7600SIII 系列 使用手冊 – 硬體 15
