3.5 Settings
17: VPLC/Settings圖
連線設定
後站：若機器有跟後站連接，則選擇[Yes]以開啟此選項；反之，則選擇[No]以關閉此選
項。在連線模式中，當完成了一個板的檢測，且後站送出了 READY 的要板訊號，則該
完成檢測的板子將會自動被送出機器。若機器沒有跟後站連接，完成測試的板子將會在
下一片受測板進行檢測前，停在閘門，並等待手動移除。
Bypass：若系統故障或不想檢測板子，則選擇[Yes]以開啟此選項，使 PCB 板不經檢
測，直接流向後站；反之，若要檢測 PCB 板，則選擇[No]以關閉此選項。
Sync：若機器中的受測板已完成檢測，同步進行新進板與已測板的進板與出板狀況。
Buzzer：按下[Yes]啟動蜂鳴器，若後站尚未準備好接板時，即發出蜂鳴警告操作員，以防
受測板於前站運送時發生塞板情形。
TR7600SIII 系列 使用手冊 – 硬體 15
Test Research, Inc.
Others
No Air Test：當氣壓缸沒有氣體供給時，使用者可以開啟此功能來模擬電路板檢測。
Open Door Test：當選擇[Yes]開啟此功能時，機器的機構可以正常運作，但若前門或後門
是打開的，X-ray 將不會啟動。此功能經常被使用在測試或機器維護時。
One Door Open：當選擇[Yes]開啟此功能時，且系統設為[左進左出]或[右進右出]，沒被使
用到的閘門將不會有動作。
No Hold：當選擇[Yes]開啟此功能時，conveyor 將會停止“hold”功能，無法再進行夾
板。
Go to 2nd Stage：當選擇[Yes]開啟此功能時，將一個板子送進機器，受測板將會停在第
二段的位置。當使用者開啟 2-stage 的功能，需為 second project 開啟此功能以掃描圖
像。
Enable 2 Stage：開啟 2-stage 的功能。
PLC Version
Machine Settings：選擇連至 VPLC 的機器與 port。
Panel Language：選擇操作介面的語言:中文或英文。
Speed Settings
High Speed：即一般的進、出板速度，速度的範圍為上限：5000PPS，下限：
100PPS。
Low Speed：即減速速度，速度的範圍為上限：1000 PPS，下限：20PPS。
Bypass Speed：即 BYPASS 模式時的速度，速度的範圍為上限：3200 PPS，下
限：100PPS。
Barcode Settings
2DBarCode.：若有裝設二維條碼，需選擇[Yes]開啟此功能。
Skip BarCode：機器將不會等待條碼的讀取，並直接檢測電路板。
ReadBarCodeAfterBarIn：使用預讀條碼功能時，需選擇[Yes]開啟此功能。
Continuous Test
Continuous Test：若此功能開啟且 VPLC 上的[TEST]被按下，無論軟體的指令為何，
系統將會控制面板進行，以下流程：夾板
解除夾板
出板
進板...以此類推。
Test Count：輸入測試時間。
16 TR7600SIII 系列 使用手冊 – 硬體
Test Research, Inc.
3.6 Observation
因為只有研發工程師會使用這個部分的功能，一般操作員可以忽略此節內容。亮起的圖示表示當
前所使用的功能。

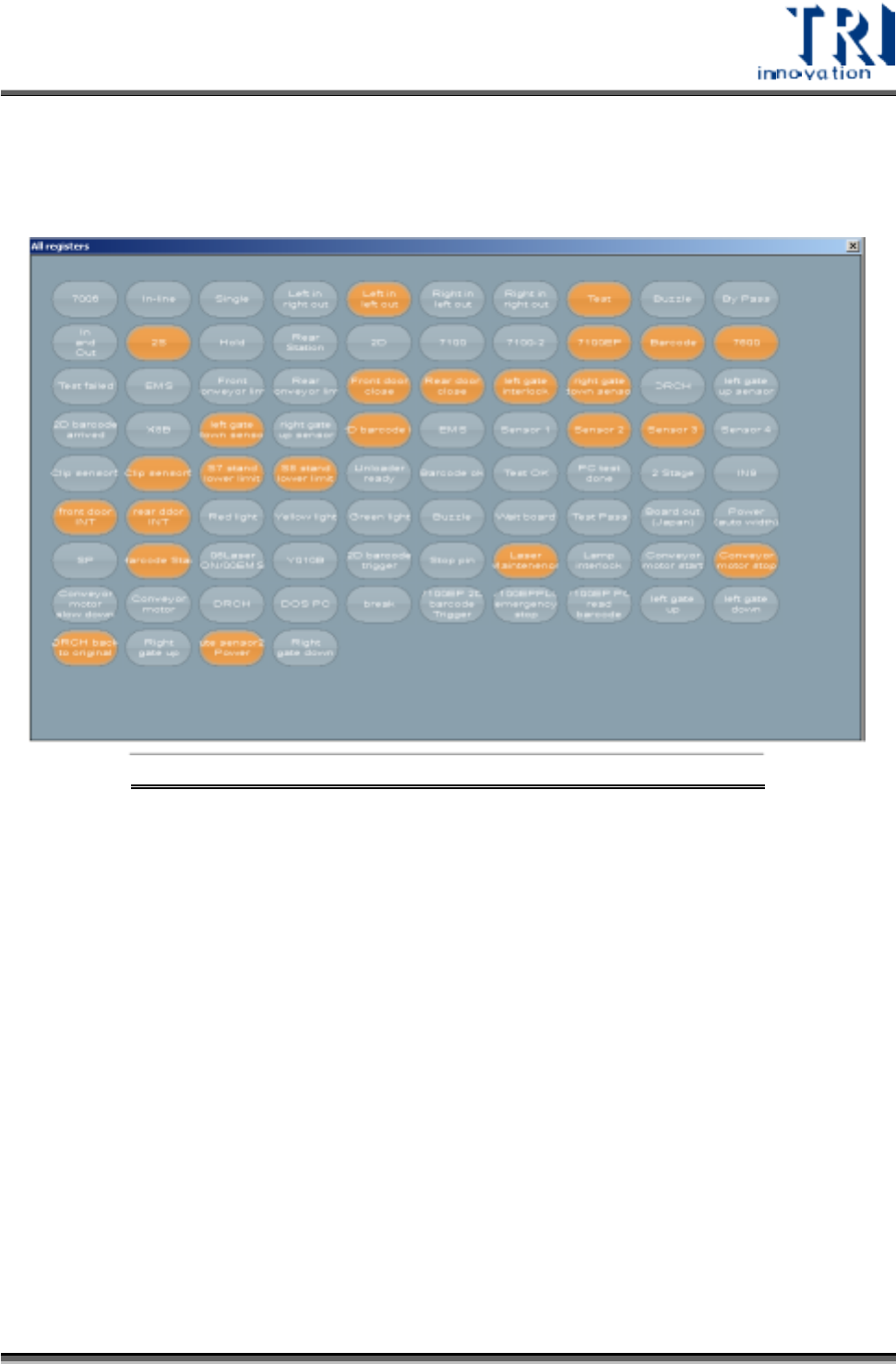

18: VPLC/Observation圖
TR7600SIII 系列 使用手冊 – 硬體 17
