Test Research, Inc.
4.2 模組配置圖

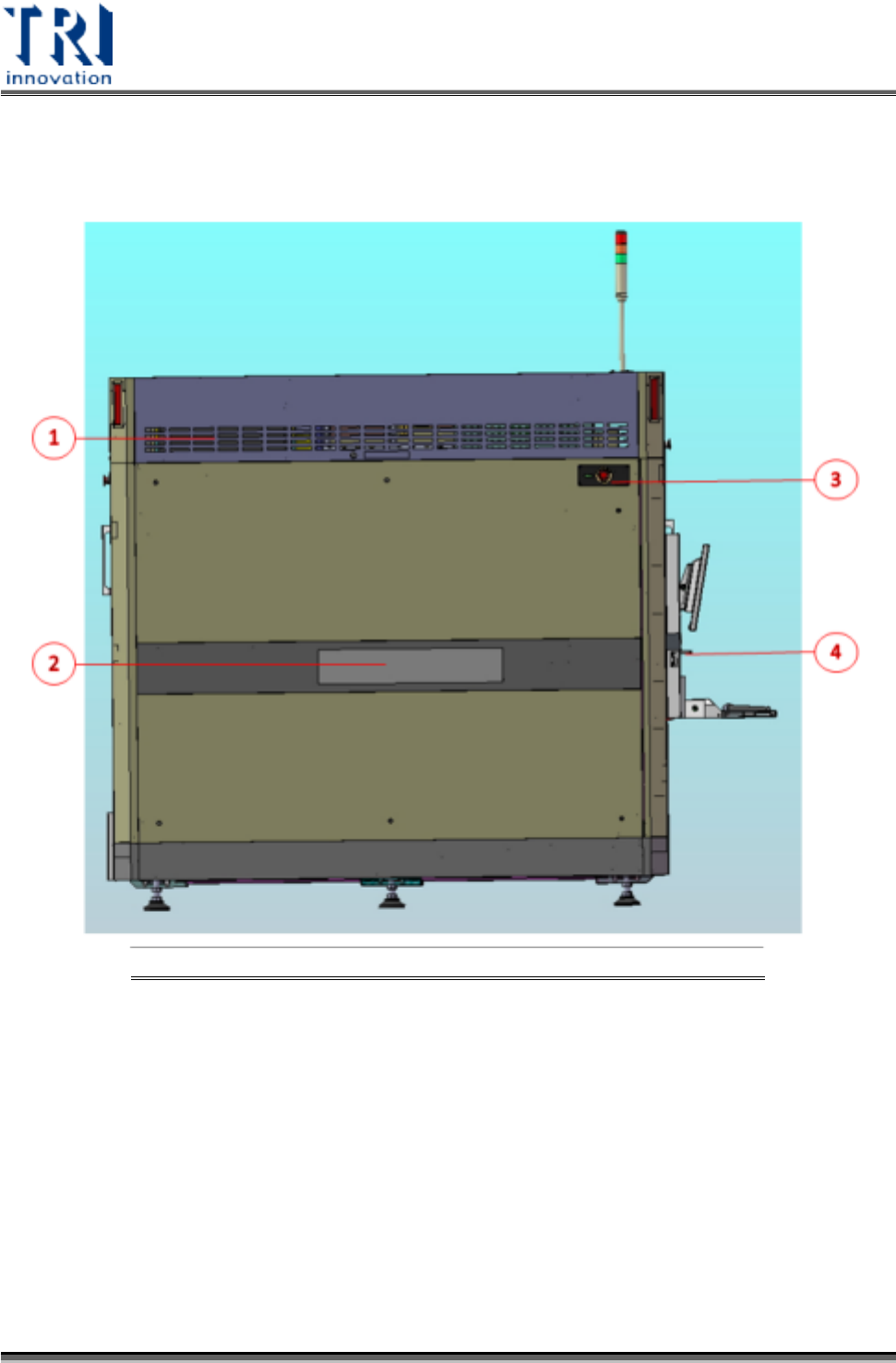

4.2.1 TR7600SIII 左視圖
23:TR7600SIII 左視圖圖
左電控模組1)
左閘門2)
緊急停止鈕3)
可調式電腦桌鎖(可調整電腦桌高度)4)
22 TR7600SIII 系列 使用手冊 – 硬體
Test Research, Inc.

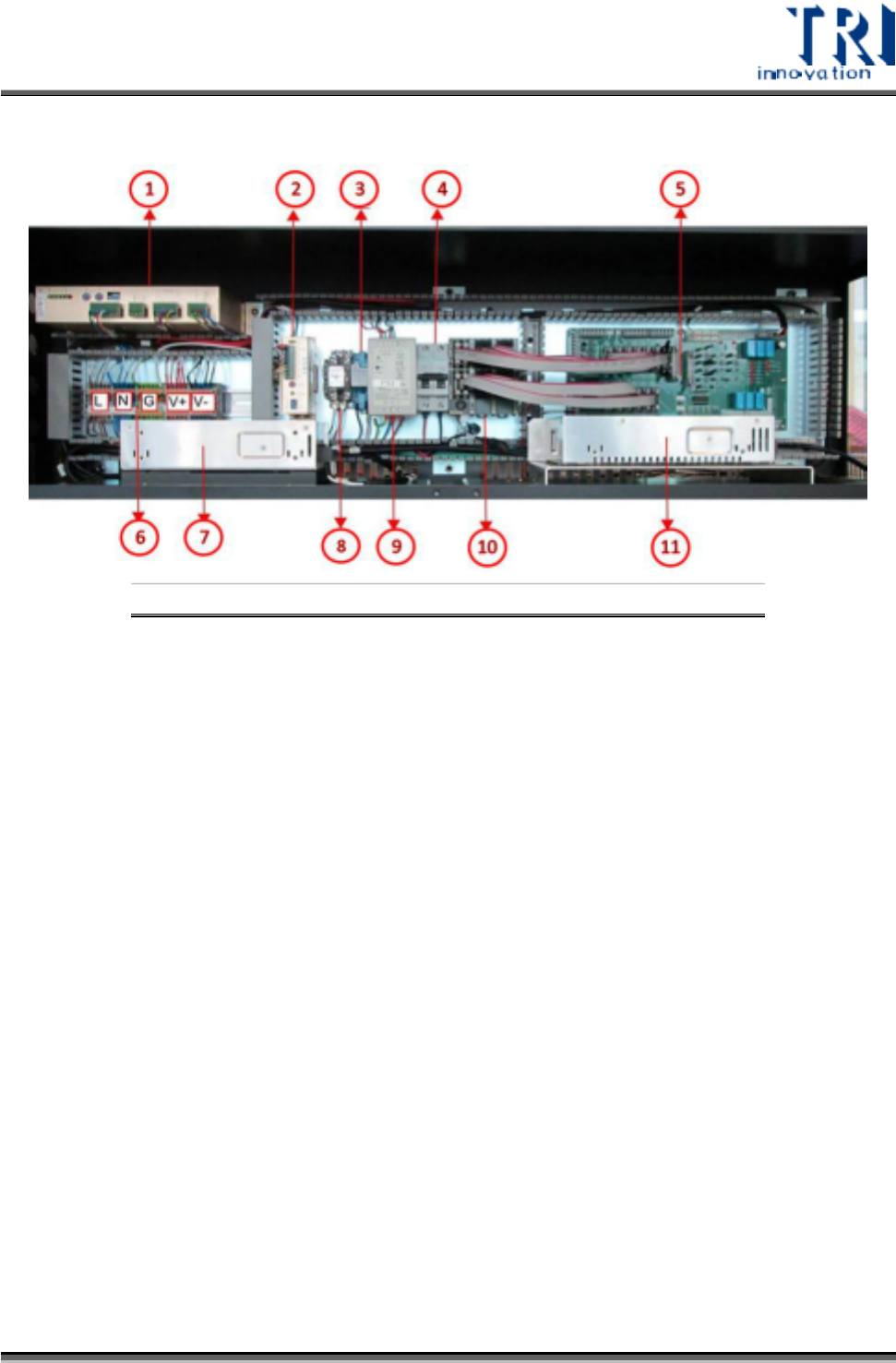

4.2.2 左電控盤配置圖
24: 左電控盤配置圖圖
Conveyor 驅動1)
自動板寬驅動2)
X-Ray 電源繼電器3)
無熔絲斷路器(NFB)延長線4)
模組板5)
交流&直流電總線(BUS)6)
X-Ray 電源7)
相機電源繼電器(Relay)8)
系統電源9)
VPLC10)
相機電源11)
TR7600SIII 系列 使用手冊 – 硬體 23
Test Research, Inc.

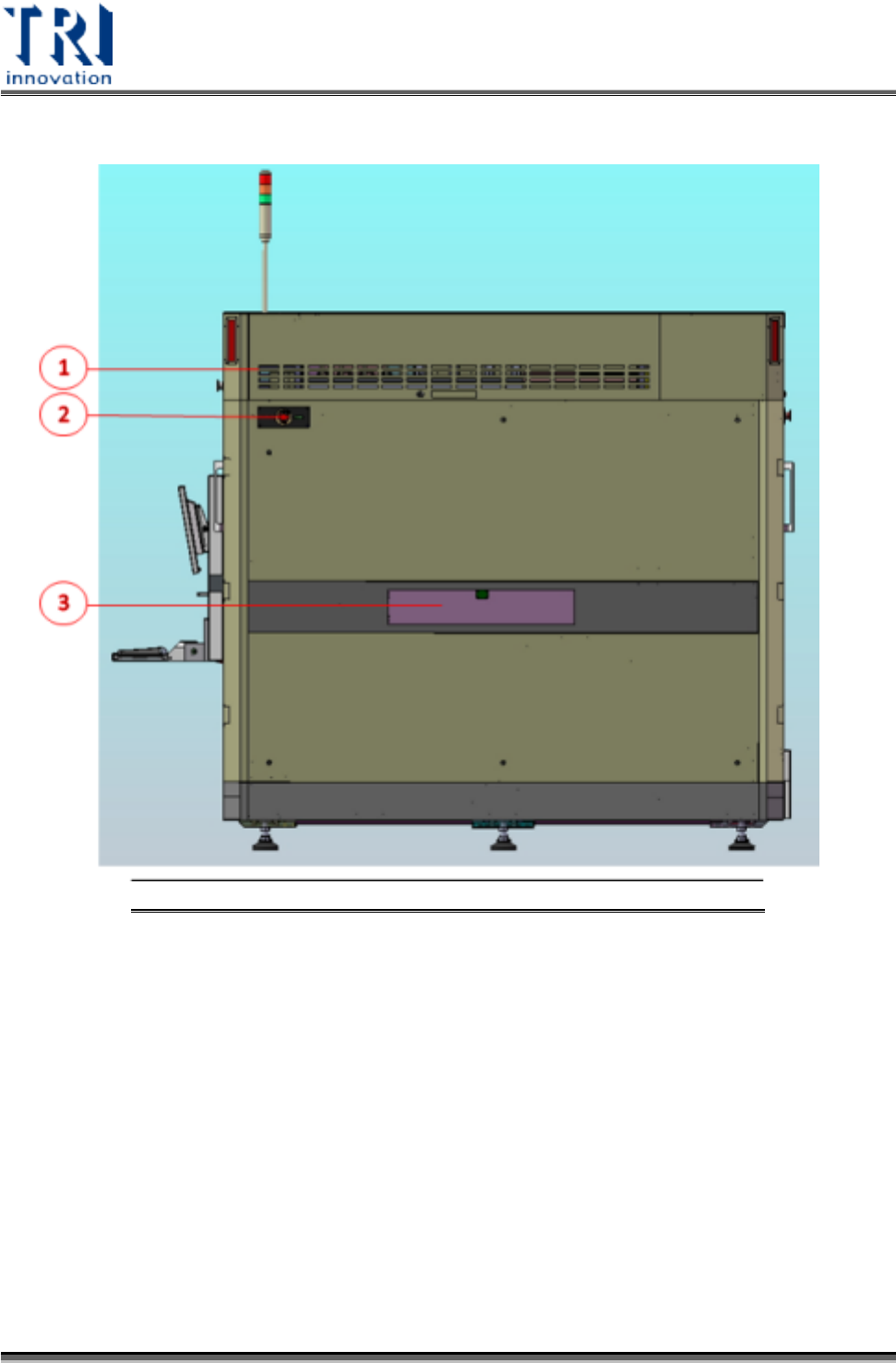

4.2.3 TR7600SIII 右視圖
25: TR7600SIII 右視圖圖
右電控模組1)
緊急停止鈕2)
左閘門3)
24 TR7600SIII 系列 使用手冊 – 硬體
