NPM-D3 2016.0518 - 100 - ・ ・ 电池 充电 器 Customer 6 希望将供料器维护作业自动化。 ・ 供料器维护单元 ・ 标准治具 Customer - 7 希望进行智能供料器的维护作业。 智能供料器检查装 置 Customer - 8 希望使用 IFCU 对 (4mm,8mm) 薄型单式编带供料器 进行维护 薄型供料器用标准附件 Customer
NPM-D3 2016.0518
- 99 -
No. 目的/功能
选购件名称
对应分类
C
1
希望更换贴装头。
预备贴装头
预备吸嘴交换器
Customer
工作台
预备多功能识别照相机: 类型 1/ 2/ 3
预备侧面照明
On-site
工作台
2 希望补正基板高度(弯曲)，提高贴装、点胶品质。
高度传感器
On-site
工作台
高度传感器的校正治具
Customer
-
3 提高 16 吸嘴贴装头的性能
±0.025 mm
贴装对应
03015
贴装对应
Factory 机器整体
4 希望在传送带上整列排出 NG 元件。 元件排出传送带
Customer 工作台
5 希望在卸下工作头的状态下进行生产。
无工作头附件
安全盖
Customer
-
6 管理和保管拆卸下的贴装头。 贴装头台(可放 2 个贴装头)
Customer
-
7 希望缩短机种切换时间。
支援站
On-site -
供料器安装治具
薄型供料器用附件
薄型供料器用电源连接器
Customer
-
8 希望使用 PanaCIM-EE 的各种功能。 PanaCIM-EE 对应(许可证)
On-site -
9 希望进行高效率切换作业。 自动切换机种(许可证)
On-site
-
10 希望防止交换时的错误安装。
元件校对(许可证)
On-site
-
有线扫描器
On-site
工作台
扫描器支架
On-site 机器整体
11
希望机种切换时的准备作业效率化。 供料器准备导向(许可证)
On-site -
12 希望有效使用现在使用中的用户系统。 上位通信(许可证)
Customer
-
13 希望运用编带供料器自由配置功能。
元件校对(许可证)
支援站: 元件校对类型
On-site
-
14
希望交换检查头。
希望进行锡膏检查、元件检查。
预备 2D 检查头
检查头对应单元
On-site
工作台
安全盖
Customer
工作台
15
通过检查头(锡膏检查)的计测数据可以控制工程，从而
提高实装品质。
APC
系统对应(许可证)
Customer
-
16 希望使用已有的印刷后检查机实现 APC 系统。
其他厂家检查机界面软件(许可证)
On-site
-
APC 系统对应(许可证)
Customer
-
17
希望利用元件贴装后的 AOI 测量数据，提高实装品质。 APC-MFB 系统对应(许可证)
Customer
18 希望变更为点胶头。
预备点胶头
Customer 工作台
点胶嘴
Customer -
试点胶单元
擦拭站
安全盖
Customer
工作台
精度验证用成套治具
预备螺旋式吐出单元
Customer
-
19
希望进行转印实装。
通用型转印装置
膜厚计量规
Customer -
供料器用空气供给单元
On-site
工作台
D
1
通过定期维修保养，保持设备状态。
注油组件
维护治具
吸嘴座清扫治具
Customer
-
2 根据需要进行校准作业。
精度验证用成套治具
标准校准成套治具
主体调整用成套治具
面补正治具
Customer
-
3 希望卸下和交换贴装头。 单元交换工具
Customer
-
4 希望将贴装头维护作业自动化。
・
贴装头维护单元
・ 空气供给连接工具包
・ 侧面过滤器
・ 底部过滤器
・ 追加吸嘴座板
Customer
5
希望将编带拼接作业自动化。
・
自动编带拼接单元
・
拼接胶带
・
电池盒(包括连接线)
・
充电终端
・
垃圾盒
Customer
NPM-D3 2016.0518
- 100 -
・
・
电池 充电器
Customer
6
希望将供料器维护作业自动化。
・
供料器维护单元
・ 标准治具
Customer -
7
希望进行智能供料器的维护作业。 智能供料器检查装置
Customer -
8
希望使用
IFCU
对
(4mm,8mm)
薄型单式编带供料器
进行维护
薄型供料器用标准附件
Customer
NPM-D3 2016.0518
- 101 -
A-1
将
NPM-D3
连接成生产线。
On-site
N-CONL (
型号
: NM-EJK3B)
N-CONR (
型号
: NM-EJK4B)
根据客户的生产线构成，请购买必须的传送带类型。有关传送带的选择请参照「4.5 生产线构成」。
NPM-D3 单体设置时也需要。
※ 与 NPM-W2/ W 以及 NPM (NM-EJM9B 系列) 不可连接。
On-site
FA
电脑
Factory
HUB &
电源单元
Factory

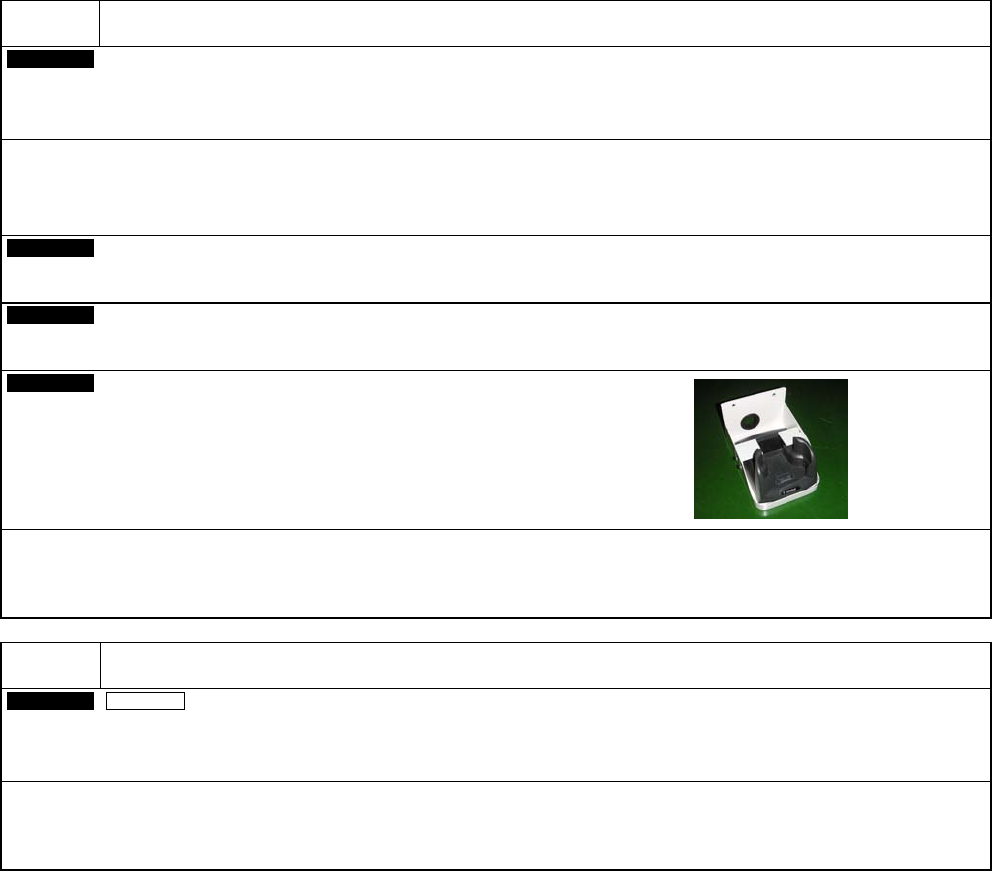

无线扫描器
(PDA)
对应
扫描器放置台和充电器在前后安装 2 台。
选择本选购件时，需要 HUB & 电源单元
无线扫描器(MC55)以及有关附件请客户准备。
A-2
希望根据生产形态选择基板传送规格。
Factory
机器整体
基板搬送传送带
:
长型规格
基板搬送传送带
:
短型规格
长型规格: 在贴装位置的下游侧可以使 L 350 mm 以下的基板待机 1 片。
短型规格: 在贴装位置的上游侧和下游侧可以使 L 250 mm 以下的基板各待机 1 片。
详细请参照「7. 印刷基板设计基准」。
