NPM-D3 2016.0518
- 104 -
B-3
希望使用薄型编带供料器。
Customer
4 mm 薄型单式编带供料器(无接头检测传感器)
8 mm 薄型单式编带供料器
详细请参照「4.4 供给部的构成」。
在 CM602, CM402/ DT401 系列, CM232, CM212, CM101 无法使用。
※ 如需使用 IFCU 检查薄型编带供料器，需要「薄型供料器用标准附件(选购件) 」。
Customer
薄型供料器用附件
安装薄型供料器时，每个供料器槽需要 1 个。
各供料器槽能够安装 2 个薄型供料器。
在离线准备时使用「供料器设置治具」时也需要。
Customer
薄型供料器用电源连接器
对薄型供料器直接供给电源时(准备时)需要。
连接交换台车附属的供料器用电源电缆来使用。也可连接支援站的供料器用电源电缆。
通过「薄型供料器用附件」对薄型供料器供给电源时，不需要本选购件。(使用标准的供料器用电源电缆。)
Customer
4 mm
薄型供料器用提手
4 mm
薄型供料器用卷盘支架
4 mm
薄型供料器用提手
安装在供料器上。
提高供料器装卸与搬运时的使用便利性。
4 mm
薄型供料器用卷盘支架
供料器一体型卷盘支架。可安装一个卷盘。
薄型供料器用电源连接器
供料器用电源电缆
薄型供料器用附件
薄型供料器
提手
卷盘支架
4 mm 薄型供料器

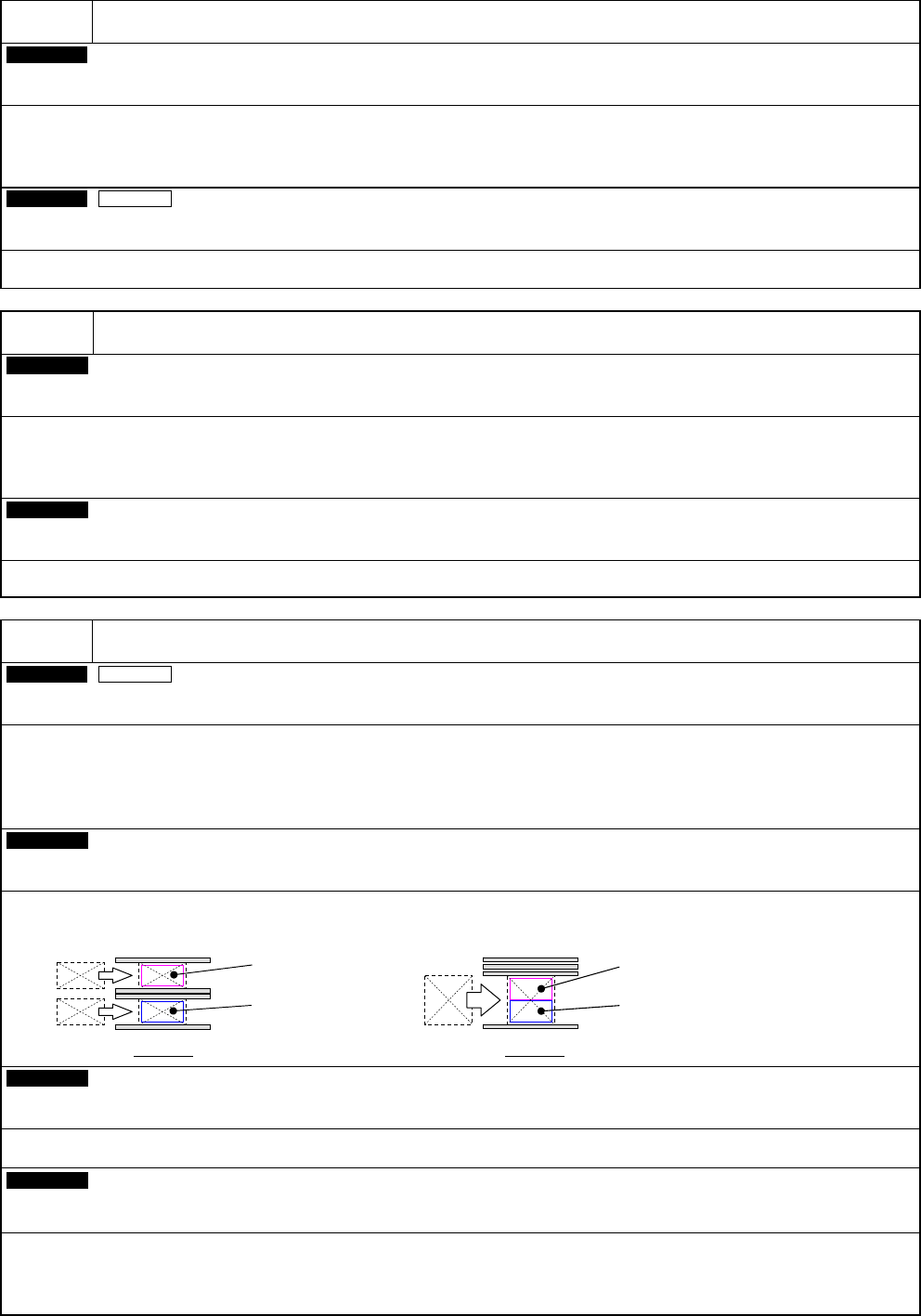

NPM-D3 2016.0518
- 105 -
B-4
希望使用
32 mm
粘着编带。
Customer
32 mm
粘着编带供料器
详细请参照「4.4 供给部的构成」。
对应只限 8 吸嘴贴装头,
2 吸嘴贴装头。
与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
On-site
工作台
供料器用空气供给单元
使用
32 mm
粘着编带供料器的每个工作台都需要。
B-5
希望根据生产形态选择杆式供料器。
Customer
智能杆式供料器
详细请参照「4.4 供给部的构成」。
对应只限 8 吸嘴贴装头, 2 吸嘴贴装头。
与 AM100, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
Customer
芯片槽区块
※ 随着杆的形状不同，在元件的传送状态和吸着位置下姿势会不良，用切割杆前端的供给方法，在设备吸着困难的情况下使用芯片槽区块。
B-6
希望在离线状态下准备支撑销的更换。
On-site
机器整体
整体交换用基板支撑销套组
(
附属支撑销
20
个
)
是整体交换用基板支撑块(前轨道用/后轨道用各 1 个)和整体交换对应单元的套组。
与「支撑销自动更换」不可兼用。
请根据需要选择「追加基板支撑块」。
若在离线作业时决定新基板支撑销的位置，请选择「支撑销安装治具」。
Customer
追加基板支撑块
是前轨道用和后轨道用的套组。
不附属支撑销。 请根据需要选择「追加支撑销」。
双轨模式 单轨模式
Customer
支撑销安装治具
在离线准备支撑销安装作业时需要此项目。
Customer
追加支撑销
标准附属 20 个。
需要追加时请选择。(20 个/套。)
NPM-D2/ D/ TT/ W2/ W, AM100 以及 NPM(双轨规格)的支撑销可以通用。
前轨用
(351 × 291 mm)
后轨用
(351 × 291 mm)
前轨用
后轨用
NPM-D3 2016.0518
- 106 -
B-7
希望自动准备支撑销。
On-site
机器整体
支撑销自动更换
在贴装头自动配置支撑销的功能。(不可使用标准规格的支撑销。)
点胶头/检查头＋贴装头(或者无工作头＋贴装头)规格时，在一侧的贴装头对应前侧轨道和后侧轨道的销配置。
支撑销配置数据在 NPM-DGS 编制而成。可以在 PC 画面确认销的配置位置。
附属品 内 容 备 注
基板支撑块(自动更换用) 1 套 (前/后各 1 个) NPM-D3/ D2 专用
专用更换器 1 套 (前/后各 1 个) 与 NPM-D2/ D/ TT/ W2/ W 可通用
选 项 内 容 备 注
支撑销(自动更换用) 与 NPM-D2/ D/ TT/ W2/ W, AM100 可通用
支撑销配置用吸嘴
100
吸嘴: 16/ 12/ 8 吸嘴贴装头用
1100
吸嘴: 2 吸嘴贴装头用
与 NPM-D2/ D/ TT/ W2/ W 可通用
支撑销配置用吸嘴，收纳于专用的吸嘴更换器。
专用吸嘴更换器可以收纳#100 吸嘴和#1100 吸嘴各 1 个。
进行支撑销的自动更换时的有关限制条件，请参考下一页。
Customer
支撑销
(
自动更换用
)
支撑销配置数量
双轨模式 单轨模式
长型规格传送带
最多
40
个
( 20
个/基板
)
最多
20
个
短型规格传送带
最多
32
个
( 16
个/基板
)
最多
16
个
Customer
支撑销配置用吸嘴
请根据贴装头构成进行选择。
(
各贴装头使用
1
个。
)
支撑销(自动更换用)
基板支撑块(自动更换用)
专用更换器
机种 A
机种 B
标准位置
※2
(基准轨道侧)
支撑销的再配置时间: 90 s/ 10 个
※1
(机种 A →机种 B)
尖端直径: φ1.5 mm
100
吸嘴
(16/ 12/ 8
吸嘴贴装头用)
1100
吸嘴
(2
吸嘴贴装头用)
※1 350 × 300 mm 基板时(不包括传送轨道的宽度变更时间。)
※2 根据条件不同，从机种 A 直接切换到机种 B 的支撑销配置。
