NPM-D3 2016.0518
- 110 -
B-12
希望提高编带拼接的作业性。
Customer

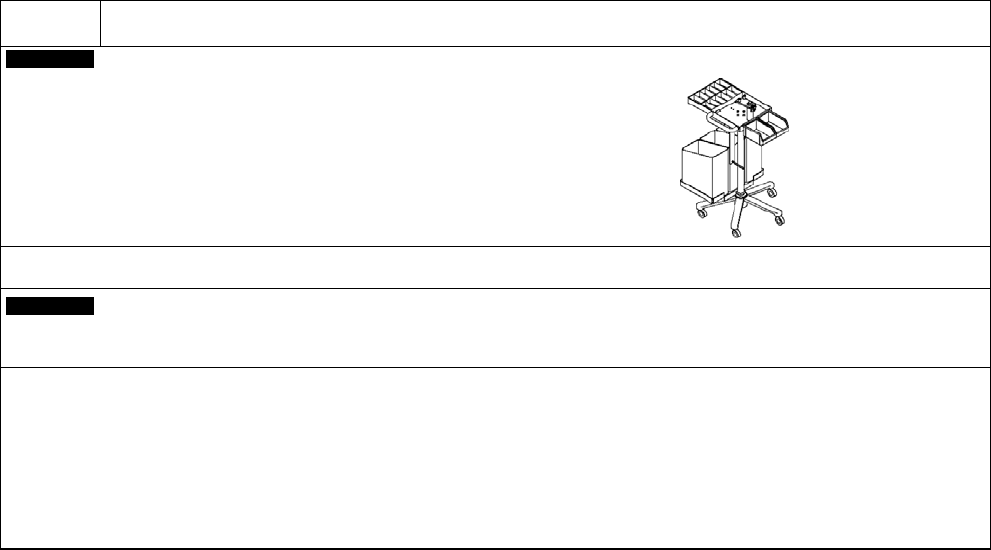

接料台车
是为了提高编带拼接作业性的台车。
(
智能编带供料器用
)
Customer
元件供给导向
(
许可证
)
・ 防止由于缺件造成的短暂停机，并为供给作业的省人化做出贡献。
・ 避免发生缺件情况，将操作员的移动路径最短化，优化供给顺序。
・ 对每位操作员的路径进行优化后，作为供给巡回指示，在无线扫描器或者监视用电脑中显示。
・ 托盘元件也可以优化供给顺序。
・ 推荐与元件校对
(
许可证
)
无线扫描器
(PDA)
类型一起使用。
・ 此选购件只可在一条生产线中使用。如希望同时在多条生产线中使用，请导入
PanaCIM-EE
的元件供给导向。
・ 详细内容请参照「5.5 元件供给导向」。
NPM-D3 2016.0518
- 111 -
C-1

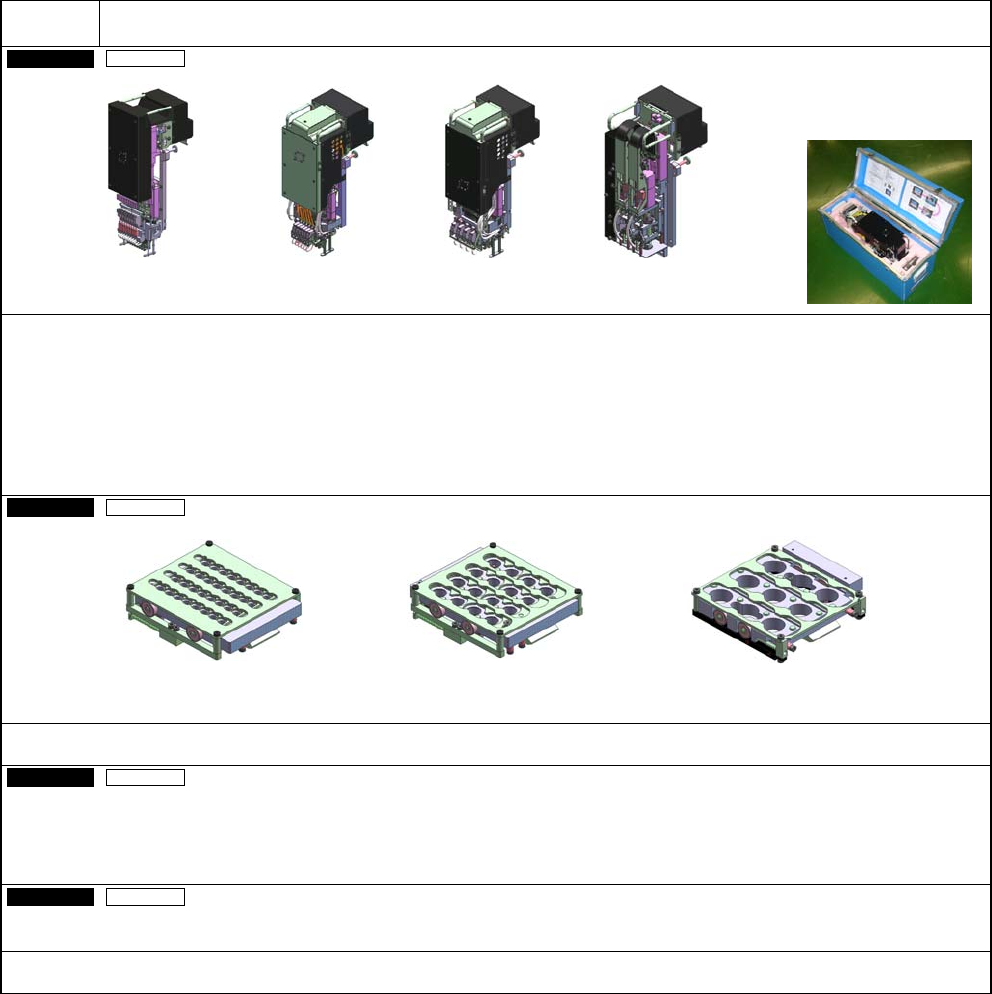

希望更换贴装头。
Customer
工作台
预备
轻量 16 吸嘴贴装头
※
预备
12
嘴贴装头
预备
8
吸嘴贴装头
预备
2
嘴贴装头
・ 预备贴装头附属贴装头盒
・ 是每个工作台的交换。在前后工作台可以安装不同贴装头。
・ 不附属吸嘴交换器、侧面照明，请在选购件中选择。
・ 是 NPM 系列专用。(NPM-W2/ W, NPM-TT 不可对应 2 吸嘴贴装头)
※ 紧急情况时，也可以使用旧型的 16 吸嘴贴装头。(只对应 4 点固定式)
这时的贴装速度及贴装精度等，与 NPM-D2 型号相同。(70 000 CPH, ±0.04 mm(Cpk≧1))
轻量 16 吸嘴贴装头不可以在 NPM-D3, NPM-W2 以外的设备上使用。
Customer
工作台
预备吸嘴更换器
(16/12
吸嘴贴装头用)
预备吸嘴更换器
(8
吸嘴贴装头用)
预备吸嘴更换器
(2
吸嘴贴装头用)
・ 是 NPM 系列专用。(NPM-W2/ W, NPM-TT 不可对应 2 吸嘴贴装头)
On-site
工作台
预备多功能识别照相机
:
类型
1
预备多功能识别照相机
:
类型
2
预备多功能识别照相机
:
类型
3(
附带侧面照明
)
On-site
工作台
预备侧面照明
・ BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
贴装头盒
NPM-D3 2016.0518
- 112 -
C-2
希望补正基板高度
(
弯曲
)
，提高贴装、点胶品质。
On-site
工作台

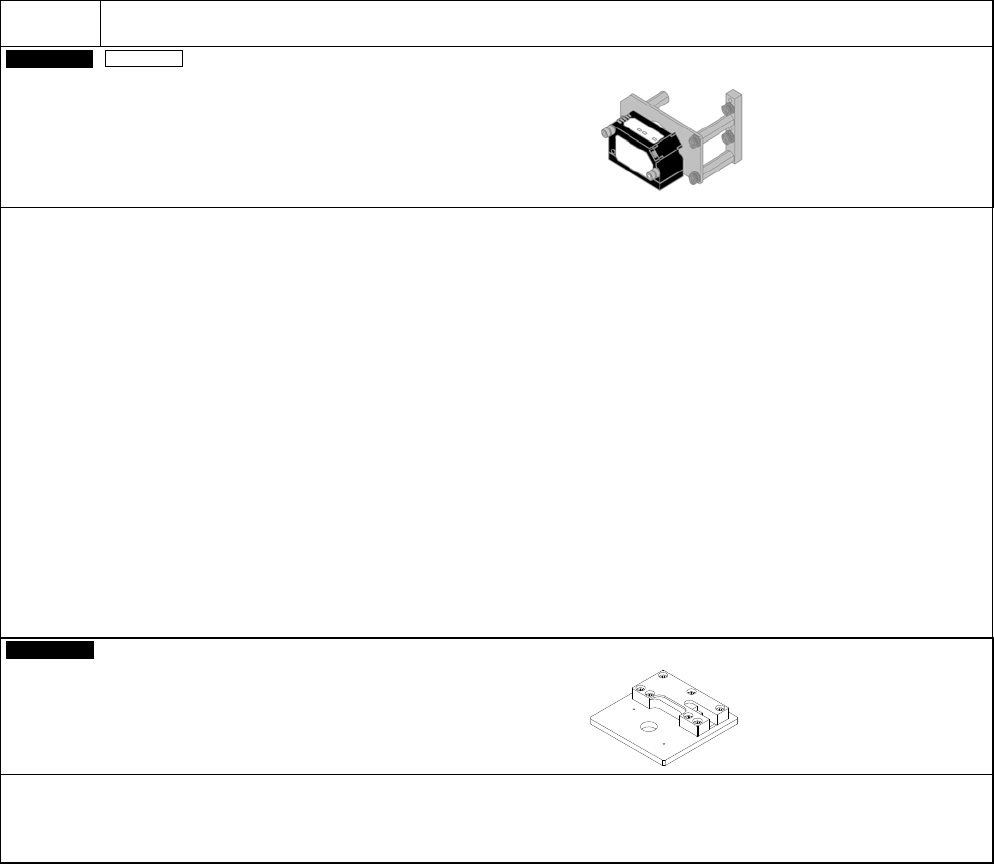

高度传感器
高度传感器对应贴装头、点胶头。
对应贴装头和点胶头时，各自功能不同。(功能无法通用。)
＜基板弯曲补正(贴装头)＞
测定基板全体的高度(弯曲)，控制贴装高度。
测定时间: 2.0 s (在 350 × 300 mm 基板测定 9 点的最佳条件下)
高度传感器，请选择安装在生产线前端的 NPM-D3(贴装头 + 贴装头)。
单轨模式生产时只选择前侧，双轨模式生产时请选择前侧和后侧。
「贴装头 + 贴装头」以外的工作头构成时，基板弯曲补正功能无效
。
所测定的数据，传送到下游的 NPM-D3。
＜基板局部范围的高度补正(点胶头)＞
在描绘点胶位置附近的复数点测定基板高度(弯曲)，补正为最佳的点胶嘴高度。
测定时间: 0.5 s (在 30 × 30 mm 测定 4 个角部的最佳条件下)
可以补正打点点胶时的点胶嘴高度。(局部范围)
高度传感器，请选择安装在搭载了点胶头的轴。
不进行测定数据的传接。
详细请参照「4.7 识别单元构成」。
Customer
高度传感器的校正治具
进行高度传感器的直线性和偏移量校正。
第一次购买高度传感器时需要购买此治具。
与 NPM-D2/ D/ TT/ W2/ W, AM100 可以通用。
