NPM-D3 2016.0518
- 119 -
C-17
希望利用元件贴装后的
AOI
测量数据，提高实装品质。
Customer
APC-MFB
系统对应
(
许可证
)
・ APC-MFB 系统，可抑制设备的经时偏差，维持初期贴装精度，稳定贴装后的品质。
・ 并且，本系统将贴装精度利用工序能力指数，按照吸嘴，供料器，元件，贴装部位分别显示，管理工序变动，以及在发生
变动时，提供相应支持。
・ 每台接收补正数据的 NPM-D3 都需要本选购件。
・ 详细内容请参照「5.9 APC-MFB 系统」。
NPM-D3 2016.0518
- 120 -

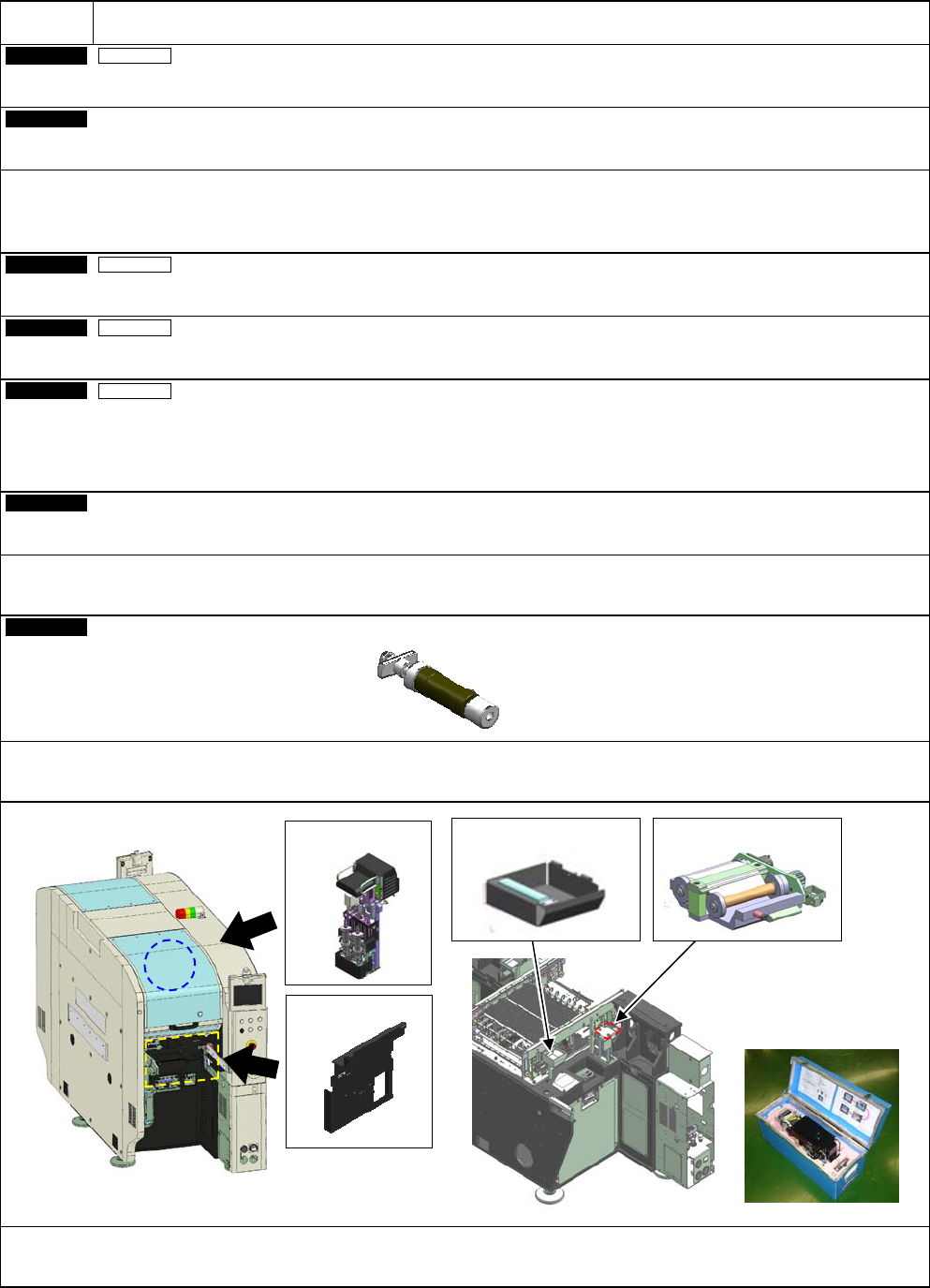

C-18
希望变更为点胶头。
Customer
工作台
预备点胶头
Customer
点胶嘴
有关点胶嘴的种类，请参照「4.3 点胶嘴构成」。
有关特殊吸嘴，请与本公司联络。
是 NPM-D3/ D2/ D, NPM-W2/ W 以及 NPM 专用。
Customer
工作台
试点胶单元
Customer
工作台
擦拭站
Customer
工作台
安全盖: 前侧
安全盖: 后侧(交换台车规格)
安全盖: 后侧(托盘供料器规格)
Customer
精度验证用成套治具
是校正用点胶嘴和精度验证用基板的成套治具。
购买第 1 台时需要。
Customer
预备螺旋式吐出单元
在点胶头附属 2 个。需要追加时请选择。
清扫螺旋式吐出单元时也可以继续生产。
请必须选择安全盖。(安装交换台车或者托盘供料器时不需要。)
预备点胶头附属点胶头盒。
点胶头
安全盖
点胶头盒
擦拭站
试点胶单元
NPM-D3 2016.0518
- 121 -

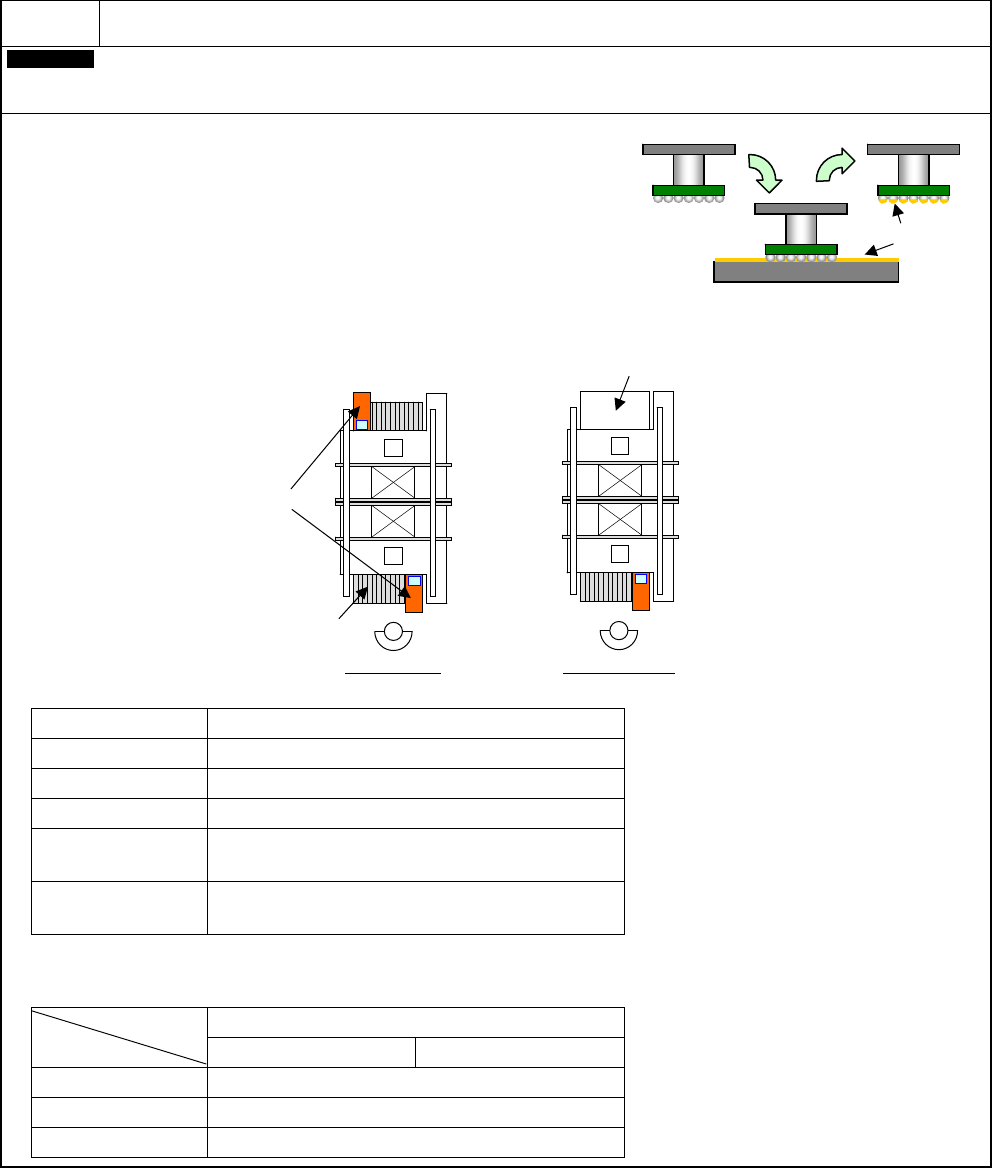

C-19
希望进行转印实装。
Customer
通用型转印装置
1. 概要
通用型转印装置与 PoP 顶部封装芯片实装相同，在需要助焊剂等
转印工程为了形成转印材料膜的装置。
将贴装机吸着的元件压在此装置形成的膜上，转印结束。
2. 特征
以每个芯片数据为单位在数据上能够设定刮刀间隙。
所以，对应焊锡球的大小，能够减少转印膜厚度。(程控刮刀间隙)
与智能编带供料器同样的安装方法，可以安装在交换台车上。
在交换台车占有各台车号的 10 ~ 17(8 个供料器槽)。
3. 规格
项 目 规 格
电源 DC 24 V (由主体供给)
外形尺寸 W 165 × D 676 × H 285 mm
重量 21 kg (包括转印台 1 kg)
环境条件 温度: 20 °C ~ 30 °C (能够成膜的温度
※
)
湿度: 25 %RH ~ 75 %RH
(无结露现象)
搬送・保管条件 温度:–20 °C ~ 60 °C
湿度: 75 %RH 以下
(无结露现象)
※ 在转印材料规格的温度范围比此范围小时，以转印材料规格为准
4. 根据对象元件的供给形态转印可否的组合
对应贴装头
8 吸嘴贴装头 2吸嘴贴装头
元件供给形态 编带
元件尺寸 5 × 5 mm ~ 20 × 20 mm
对象元件 BGA, CSP
转印材料
转印单元
交换台车规格
托盘供料器规格
交换台车
托盘供料器
