NPM-D3 2016.0518 - 124 - D-2 在调整机器时需要。 是贴装头用的各种调整用成套治具。 ( 与 NPM-D2/ D/ TT 可通用 ) 面补正治具以外的治具，可以和 NPM-W2/ W 通用。 选购件名称 用 途 内 容 推荐治具 推 荐 校正 ( 贴装头 交换后 ) 所有的校 正 Customer 芯片元件实装的实装位置 校 正和精度验证用 实装位置校正 ( 玻璃基板、治具芯片元件 ) ① ① + ② ① + …
NPM-D3 2016.0518
- 123 -

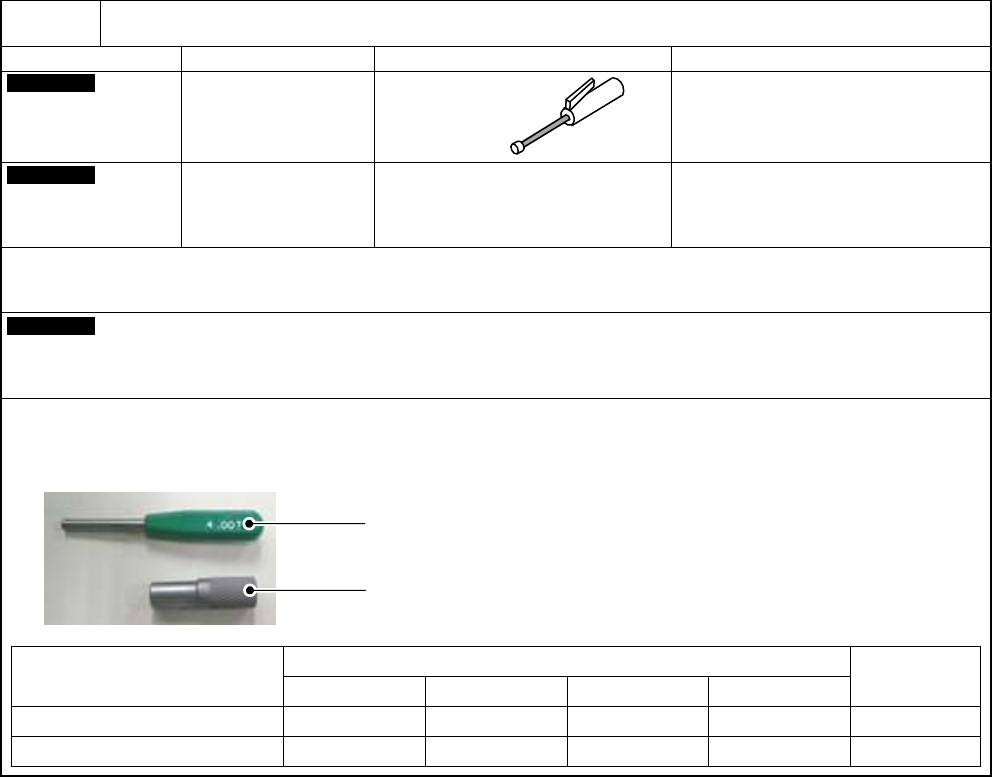

D-1
在定期维护定作业时需要。
选购件名称 用 途 内 容 备 注
Customer
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
与 NPM 系列, AM100, CM602,
CM402, CM401, CM400, DT401,
DT400, CM232, CM212, CM101 为通
用品
注油组件
Customer
定期维护作业
贴装头用润滑脂(包括注油器)
吸嘴清扫治具(孔径标尺)
清扫用刷子
与 NPM 系列, AM100 为通用品
维护治具
用于机器维护作业时等，定期加注润滑脂以及清扫作业。
购买第一台标准机时需要。
Customer
吸嘴座清扫治具: 16 吸嘴贴装头用
※1
吸嘴座清扫治具: 12/ 8 吸嘴贴装头用
※2
每条生产线需要 1 套。请根据贴装头构成进行选择。
※1 NPM 系列专用。
※2 与 CM 系列的 12/ LS 8 吸嘴贴装头可以通用。(在泛用贴装头(8 吸嘴)不可使用。)
吸嘴座清扫治具
对象贴装头
孔・轴直径
NPM 系列 CM602-L CM101-D CM232-M
16 吸嘴贴装头用 轻量 16/ 16 － － － φ2 mm
12/ 8 吸嘴贴装头用 12/ 8 12/ LS 8 12/ LS 8 12 φ3 mm
吸嘴座内径清扫用
Z 轴转动轴外周清扫用
NPM-D3 2016.0518
- 124 -

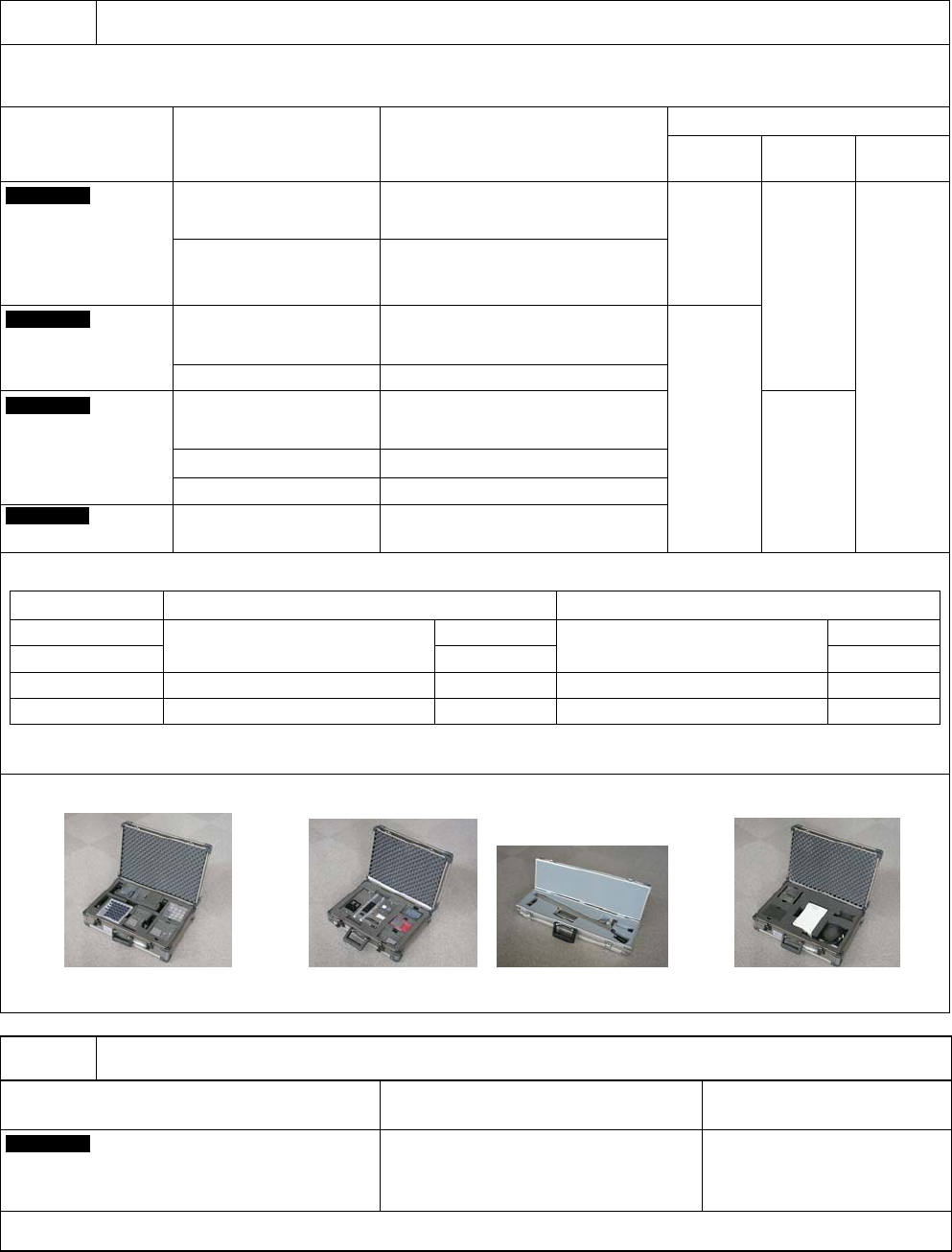

D-2
在调整机器时需要。
是贴装头用的各种调整用成套治具。(与 NPM-D2/ D/ TT 可通用)
面补正治具以外的治具，可以和 NPM-W2/ W 通用。
选购件名称 用 途 内 容
推荐治具
推 荐
校正
(贴装头
交换后
)
所有的校
正
Customer
芯片元件实装的实装位置校
正和精度验证用
实装位置校正
(玻璃基板、治具芯片元件)
①
① + ②
① + ② +
③ + ④
①精度验证用
成套治具
QFP 实装的实装位置校正和
精度验证用
治具元件、治具元件供给台、治具元件供
给托板、各贴装头用吸嘴
(153AS, 153,
184, 1001, 1003:
各 2 个)
Customer
贴装头交换时的校准用
･
治具站 治具元件
－
②标准校正成套
治具
吸着位置校准用 吸着位置高度校正治具
Customer
贴装高度校准用 贴装高度治具
－
③主体调整用成套
治具
线性照相机关系校准用 线性照相机治具
搭载负荷校准用 搭载负荷测定治具
Customer
面补正校准用 与 NPM-D2/ D/ TT 可通用
④面补正治具
进行调整作业时，另外需要以下吸嘴。(所需的最小数量)
治具芯片(1005)调整用(必须) 0402R 调整用(推荐)
※2
16 吸嘴贴装头
230CS (
或者 230CSN) 吸嘴
16
个/贴装头
256CS (
或者 256CSN) 吸嘴
16
个/贴装头
12 吸嘴贴装头 12 个/贴装头 12 个/贴装头
8 吸嘴贴装头 230C (或者 230CN) 吸嘴 8个/贴装头 256C (或者 256CN) 吸嘴 8个/贴装头
2 吸嘴贴装头 1001 (或者 1001N) 吸嘴
※1
2 个/贴装头 － 2个/贴装头
※1 ①精度验证用成套治具中附属 1001 吸嘴(2 个)。
※
2 0402 芯片贴装，需要 0402 用编带供料器或者薄型编带供料器。
各成套治具附属以下携带用盒子。
D-3
希望卸下和交换贴装头。
选购件名称
用
途
内
容
Customer
贴装头的交换和脱卸
转矩扳钳
长钻头
单元交换工具
是
NPM
系列专用。
精度验证用成套治具盒
标准校正成套治具盒 主体调整用成套治具盒
NPM-D3 2016.0518
- 125 -

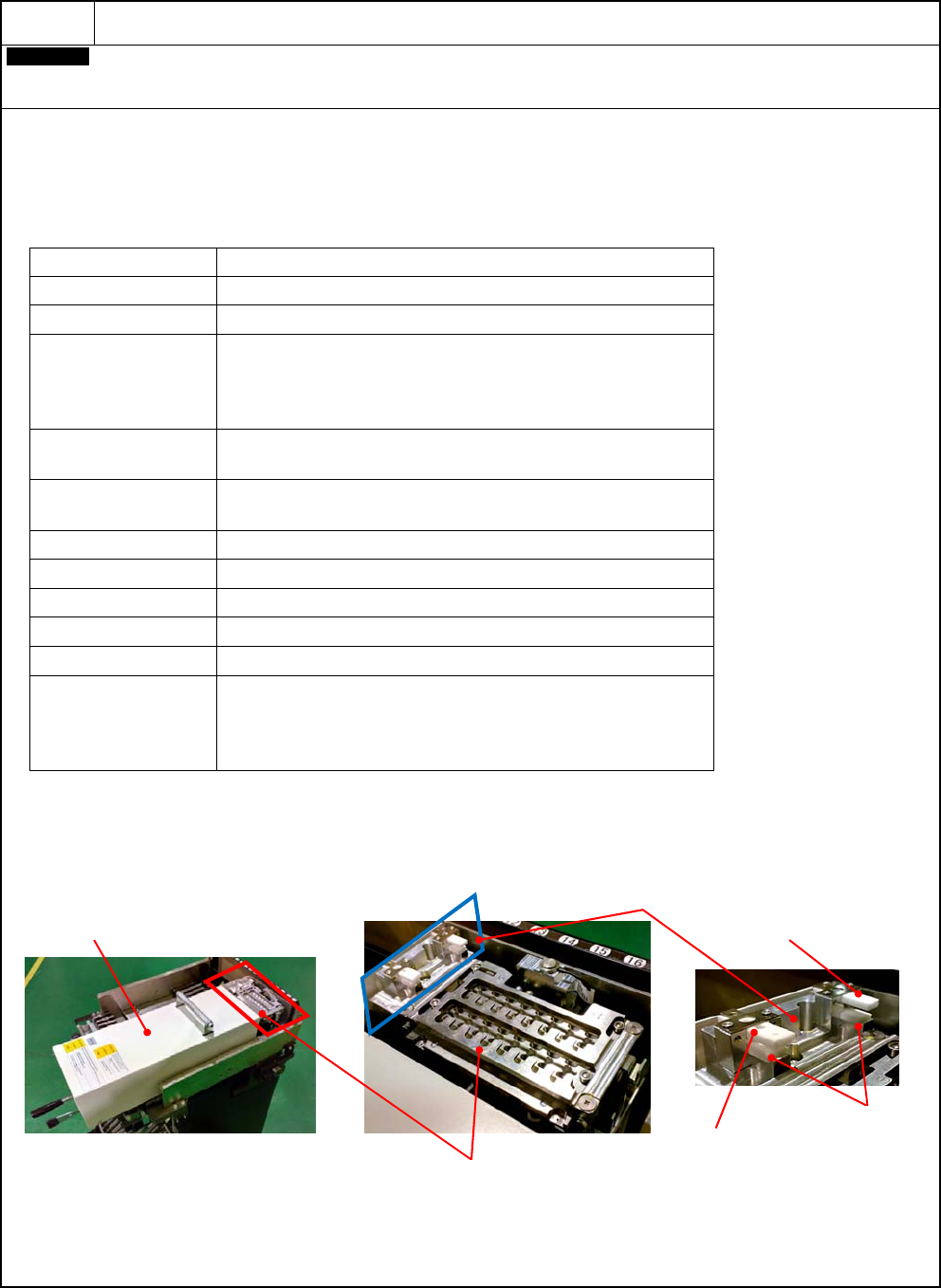

D-4
希望将贴装头维护作业自动化。
Customer
贴装头维护单元
1. 概要
本单元可以代替人工作业，自动进行吸嘴座的装卸以及吸嘴座轴的清扫
・检查等作业。
不仅可以减少工时，还可以减少人工作业偏差，以保证稳定的实装品质。
本单元在 NPM 系列的交换台车，或 13 站供料器座上使用。(右端 8 站)
2. 规格
项 目 规 格
对应机型 NPM-W2/W, NPM-D3/D2/D, NPM-TT
※1
对应贴装头 16/ 12/ 8 吸嘴贴装头
功 能
①吸嘴座装卸
※2
②吸嘴座轴清扫
③吸嘴座轴弯曲检查
④吸嘴座折动检查
操作模式
・ 全检查模式
・ 功能选择模式
(
单独实施①
~
④
)
动作时间
16 吸嘴贴装头(全检查模式):
约 10 分/1 贴装头
外形尺寸 W 166 x D 640 x H 240 mm
重量 约 9 kg
电源 DC 24 V(从本体供给)
空圧源 从本体供给
※3
环境条件 温度: 10 ℃ ~ 35 ℃ (无结露)
附属品
・ 吸嘴座板
x 1
・ 侧面过滤器(16 吸嘴贴装头用)
x 30
・ 侧面过滤器
(12/ 8
吸嘴贴装头用)
x 30
・ 底部过滤器
x 30
※1 将贴装头维护单元安装到现有生产线时，可能需要升级设备，NPM-DGS(数据生成系统)，LNB(Line Network Box)等软件版本。
详细内容请另行咨询。
※2 不进行吸嘴座的清扫。
12/8 贴装头的吸嘴座为 N610067607AD 之前的型号时，需交换至 N610067607AE 之后的型号后才可以对应。
※3 将本单元设置在「附带供料器用空气供给单元的 17 站交换台车」时，需要「空气供给连接工具包(选购件)」。
3. 注意事项
・ 恢复运转中的错误时，请务必对现行状况进行目视确认后，再继续操作。
贴装头维护单元
单元主体
吸嘴座板
底部过滤器
清扫部
16
吸嘴贴装头用侧面过滤器
12/8
吸嘴贴装头用侧面过滤器
