NPM-D3 2016.0518 - 80 - 5.9 APC-MFB 系统 APC-MFB(Advanced Process Control-M ounter Feed Back) 系统，可抑制设备的经时偏差，维持初期贴装精度， 稳定贴装后的品质。 并且，本系统将贴装精度利用工序能力指数，按照吸嘴，供料器，元件，贴装部位分别显示，管理工序变动，以及在发生变动 时，提供相应支持。 ■ 系统构成示例 仅应用 APC-MFB 的情况 针对元…
NPM-D3 2016.0518
- 79 -
使用其他厂家检查界面软件时，请客户准备以下硬件、软件。
■ 硬件规格
专用电脑
项 目 规 格 类别
主体 IBM PC/AT 兼容机
必须
CPU
与 Intel
®
Core™2 Duo E6700 同级或以上
主板
IBM 完全兼容品
序列 I/O
IBM 完全兼容品
图形卡
SXGA 以上
台式 PC 领域: 1 280 × 1 024 点以上
存储器
2 GB 以上
HDD
应有 20 GB 以上可用空间 (NTFS 文件系统)
光学驱动器
DVD 驱动器
安装时使用
键盘
英文版: 101 英文键盘
日文版: 106 日文键盘
必须
鼠标
OS 标准支援品
监视器 SXGA 对应或以上
网卡
100BASE-T 以上
无停电电源装置 (UPS)
OS 标准支援品 推荐
HUB/ LAN 电缆
项 目 规 格 类别
HUB
传送速度 100BASE-T 以上
必须
端口数 4个以上端口
LAN 电缆 100BASE-T: UTP Cat 5 以上(4 根)
※
※ LAN 电缆的长度根据工厂布局而异，请根据设置环境进行准备。
■ 软件规格
项 目 规 格 类别
OS
Microsoft
®
Windows
®
8.1 Pro (32 bit/ 64 bit 版)
Microsoft
®
Windows
®
7 Professional (32 bit/ 64 bit 版) SP1 以上
Microsoft
®
Windows
®
XP Professional SP3 以上
必须
Support language 中文、英文、日文
Framework Microsoft
®
.Net Framework 3.5
病毒检查 Virus Buster™ 程序版本 7.0 以上 推荐
Microsoft，Windows 是美国 Microsoft Corporation 在美国以及其他国家的注册商标或者商标。
Intel，Intel Core 是美国 Intel Corporation 的商标或者注册商标。
Virus Buster 是 Trend Micro 公司的注册商标或者商标。
Remarks
硬件/OS，请由客户准备，并安装。
NPM-D3 2016.0518
- 80 -
5.9 APC-MFB 系统
APC-MFB(Advanced Process Control-Mounter Feed Back)系统，可抑制设备的经时偏差，维持初期贴装精度，
稳定贴装后的品质。
并且，本系统将贴装精度利用工序能力指数，按照吸嘴，供料器，元件，贴装部位分别显示，管理工序变动，以及在发生变动
时，提供相应支持。

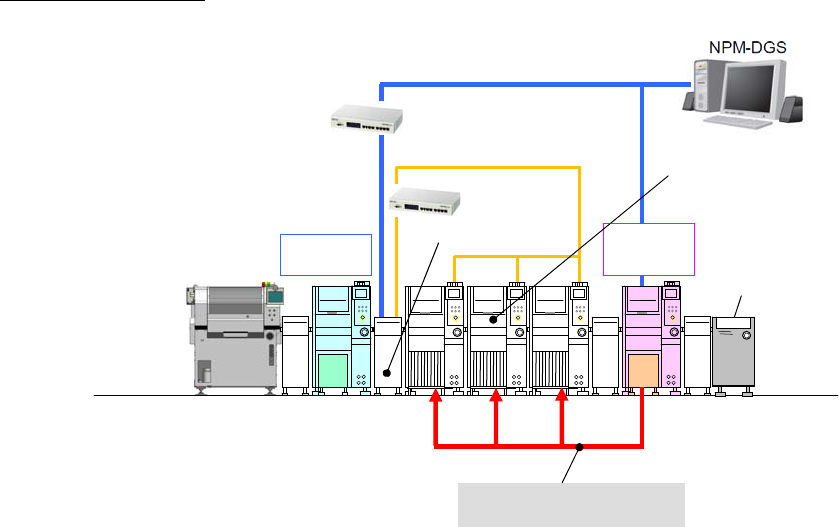

■ 系统构成示例
仅应用 APC-MFB 的情况
针对元件贴装设计坐标，补正贴装偏位。
※1 关于 APC-MFB 对应的检查机(AOI)，详细请咨询。
※2
对象设备每台都需要 APC-MFB 的许可证。
H
U
B
（
WAN
）
NPM
-
D3
※
2
SPD
LNB(FA 电脑)
检查传出
传送带
锡膏检查
(SPI)
其他厂家
元件检查机
(
AOI
)
※
1
APC-MFB 补正数据
(检查结果反馈)
H
U
B
（
LAN
）
NPM-D3 2016.0518
- 81 -
在 APC-FF 生产线中，应用 APC-MFB 的情况
针对考虑印刷位置偏差后的元件坐标，补正贴装偏位。
※1 关于 APC-MFB 对应的检查机(AOI)，详细请咨询。
※2
对象设备每台都需要 APC-MFB 的许可证。
・在其他厂家锡膏检查机(SPI)中使用 APC-FF(前馈) /FB(反馈)功能时，需要专用电脑(NIP:「5.8 其他厂家检查机界面软件」)。
・装备本公司检查头(SPI)的设备不需要 NIP。
本功能是对下列，在印刷后检查机(SPI : Solder Paste Inspection) 中使用的 APC 功能的扩张。
・ APC-FB(APC-Feed Back) 将锡膏印刷工序 SPI 测量检查结果，反馈给印刷机。
・ APC-FF(APC-Feed Forward) 将锡膏印刷工序 SPI 测量检查结果，前馈给贴装机。
Remarks
APC-MFB 系统，是将贴装元件的位置偏差测量结果，反馈给贴装机的一个功能，不能保证实装品质。
在 APC-MFB 中，贴装机会与其他厂家 AOI 设备进行网络通信。导入时需要设置网络，更换 APC-MFB 用信号
连接线。
※贴装机与 AOI 之间的信号连接线，包括基板要求信号，使用 Board Available (BA)信号。
APC 补正数据
(检查结果前馈)
H
U
B
（
WAN
）
NP
M
-
D3
※
2
SPD
APC 补正数据
(检查结果反馈)
LNB(FA 电脑)
检查传出
传送带
其他厂家
元件检查机
(
AOI
)
※
1
APC-MFB 补正数据
(检查结果反馈)
H
U
B
（
LAN
）
他社
はんだ検査
(SPI)
专用电脑
(
其他公司检查机界面软件)
