4. Z軸モーター、Z 軸カップリングの交換
4
Z 軸モーターを取り外します。
Z 軸モーターを固定しているボルト 4 本をT レンチ
(2.5) で外し、カップリングごとモーターを上に引き
抜いてください。必要に応じてZ 軸モーターのコネ
クター「Z1M」と「Z1P」 またアース線を外してく
ださい。
5
Z 軸モーターの端からカップリングまでの隙間
を測ります。
通常は、約9mm になっています。
6
Z 軸モーターのカップリングを外します。
六角レンチ (2.5) でカップリングのモーター側のボ
ルトを緩め、カップリングをモーターシャフトから
引き抜いてください。
7
新しいカップリングをモーターシャフトに差し
込み、ボルトを締めて固定します。
Z 軸モーターの端からカップリングまでの隙間は、
Step 5 で測った値に合わせてください。
8
Z 軸モーターを元どおりに取り付けます。
Tレンチ (2.5) でボルト4 本を締めて、モーターを固
定してください。
9
カップリングのボルトを締めます。
Step 2 と同じように、Z 軸モーターのカップリング
部を左横から見ながらZ 軸を上下させて、緩めた下
側ボルト (2 本) を見つけて締めてください。
0
Z 軸モーターケーブルを結束バンドで留めます。
Z 軸モーターのコネクター 「Z1M」「Z1P」やアース
線を外したときは、忘れずに接続してください。
■ モーター、カップリング交換後の調整
Z軸モーターあるいはカップリングを交換した後は、下記
の項目を調整する必要があります。調整方法については、
マウンターの「サービスマニュアル」および「AMFマニュ
アル」をご覧ください。
・ Z 軸マシンリファレンス
・ Z 軸ソフトリミット
・ 基板面高さ
・ AMF (オートマウントフィードバック) 調整
Step 4
Step 5
Step 6
Z軸モーター
この隙間を測る
カップリング
Tレンチ（2.5）
Z軸モーター
カップリング
六角レンチ（2.5）
15
メモ
1
Section
JMC9016121
5. スプラインASSYの交換
FNC (フライングノズチェンジ) インデックスホルダーやノズルホルダーの先端部が折れたり、曲がってしまった場合
は、スプラインASSY 全体の交換が必要です。スプラインASSY の交換方法を下記に示します。
■ 用意するもの
・ Ｔレンチセット (2.5, 3)
・ 六角レンチセット
・ ニッパー、結束バンド
・ 新しいスプライン ASSY
■ 交換手順

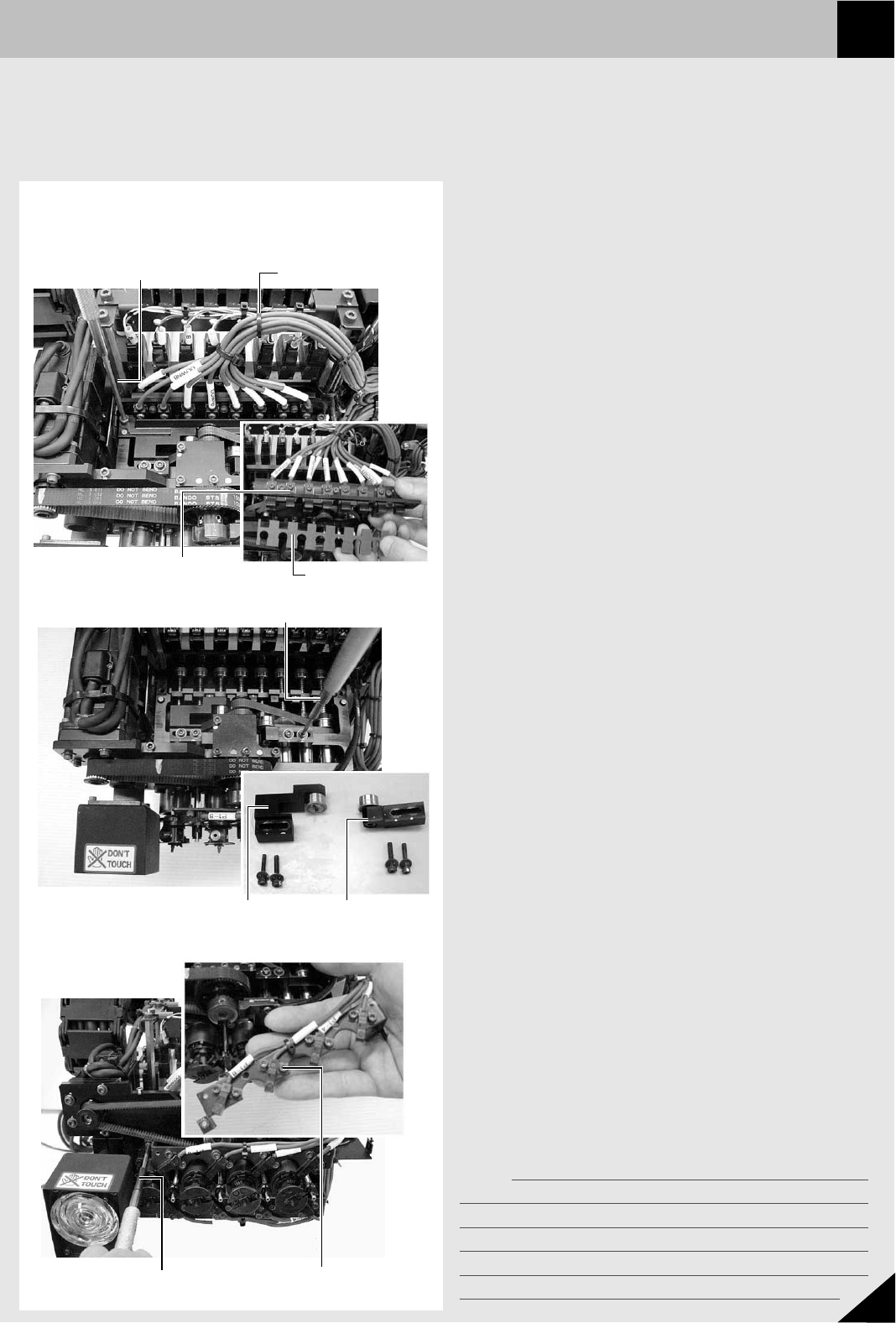

1
ヘッド下降端センサーを取り外します。
1. 六角レンチ (3) で下降端センサーステーの取り付
けボルト2 本を外します。
ボルト留めしてあったセンサーカバープレートも
同時に外してください。
2. ヘッド下降端センサーのハーネスをヘッドカバー
フレームに留めている結束バンドを切ります。
3. 下降端センサーをステーごと取り外します。
さらに、内部にはめ込まれているストッパーガイ
ドも取り出してください。
2
スプラインベルトのテンショナーを取り外しま
す。
六角レンチ (2.5) でテンショナーボルトを緩めて取
り外してください。（上下ベルト用の両方を取り外し
ます。）
3
FNC 識別センサーを取り外します。
六角レンチ (2.5) でFNC識別センサーステーの取り
付けボルト (前後 2 本ずつ) を外し、前側と裏側の
FNC (フライングノズチェンジ) 識別センサーをス
テーごと取り外してください。
Step 1
Step 2
Step 3
六角レンチ (2.5)
FNC識別センサー
(通常はカバープレートが付いている)
ヘッド下降端センサー
六角レンチ（2.5）
ストッパーガイド
結束バンドを切る
六角レンチ（2.5）
下ベルト
テンショナー
上ベルト
テンショナー
メモ
16
1
Section
JMC9016121
5. スプラインASSYの交換
4
供給エアを遮断します。
マシン本体の左下パネル内のエキゾーストバルブ (残
圧解放スイッチ) を閉めて供給エアを遮断します。
5
交換したいスプラインASSYの取り付けボルト
を外します。
ヘッド2、4、6、8 は、スプラインASSY の下部に
ある取付けボルト2 本を外してください。
ヘッド1、3、5、7 は、交換したいスプライン ASSY
の両隣のスプラインASSY 取付けボルトを外してく
ださい。
6
スプラインASSYを下に引き抜きます。
スプラインベルトをよけながら、下に引き抜いてく
ださい。
c
注意
スプラインASSY上部のスラストワッシャーを落とさないように注意
してください。
Step 5
Step 6
六角レンチ（2.5）
取り外したスプラインシャフト
（左：FNCヘッド、右：標準ヘッド）
