メモ
17
1
Section
JMC9016121
5. スプラインASSYの交換

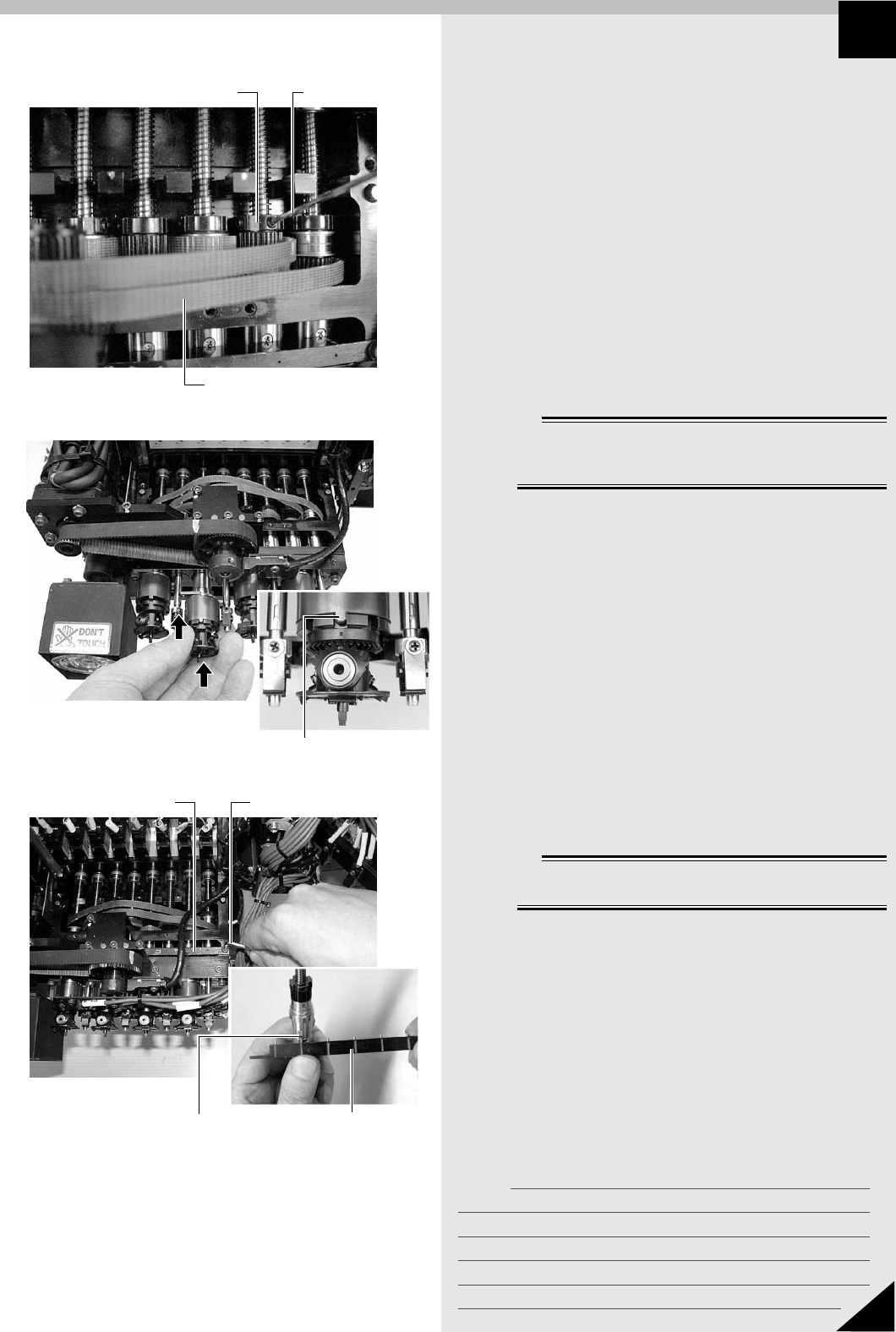

7
他のスプラインASSYのプーリーロックナット
のセットスクリューを緩めます。
セットスクリューは、1 スプラインに対して2 箇所あ
ります。六角レンチ (1.5) で、それぞれ90°以内で
緩めてください。(これは後述のベルトのテンションを
張るためです。)
8
新しいスプラインASSYを用意します。
Step 5 と同じように、プーリーロックナットのセッ
トスクリュー (2 箇所) を緩めておきます。
9
新しいスプラインASSYを下から挿入します。
スプラインベルトをよけながら、ドライブプーリー
と噛み合うように組み入れてください。
c
注意
ヘッド2、4、6、8は、のスプラインASSYを交換するときは、新しい
スプラインASSYのベアリングホルダー部の爪が正面を向くように挿
入してください。（写真を参照）
0
各スプラインの位置決め穴を正面に向けます。
スプラインには4 つの穴がありますが、プラスねじ
と同じ側面にある穴が位置決め穴です。
q
位置決め治具をスプラインの位置決め穴にはめ
て、固定します。
1. 位置決め治具を M3 ボルト (長さ8mm) 2 本で
ヘッドハウジングに仮り締めします。
2. スプラインシャフトを順にわずかに回しながら、
治具の突起が位置決め穴に入るようにします。
3. 位置決め治具をM3 ボルトで固定します。
各スプラインシャフトを回してわずかにガタがあ
ることを確認してください。
c
注意
ガタがまったくないときは、突起は位置決め穴に正しく入っていませ
ん。もう一度入れ直してください。
Step 9
Step 11
この爪が正面に向いていること
(ヘッド 2, 4, 6, 8)
位置決め治具
六角レンチ (3）
突起がスプラインASSY
の穴に入るようにセットする
位置決め治具
Step 7
プーリーロックナット
六角レンチ (1.5）
スプラインベルト
メモ
18
1
Section
JMC9016121
5. スプラインASSYの交換

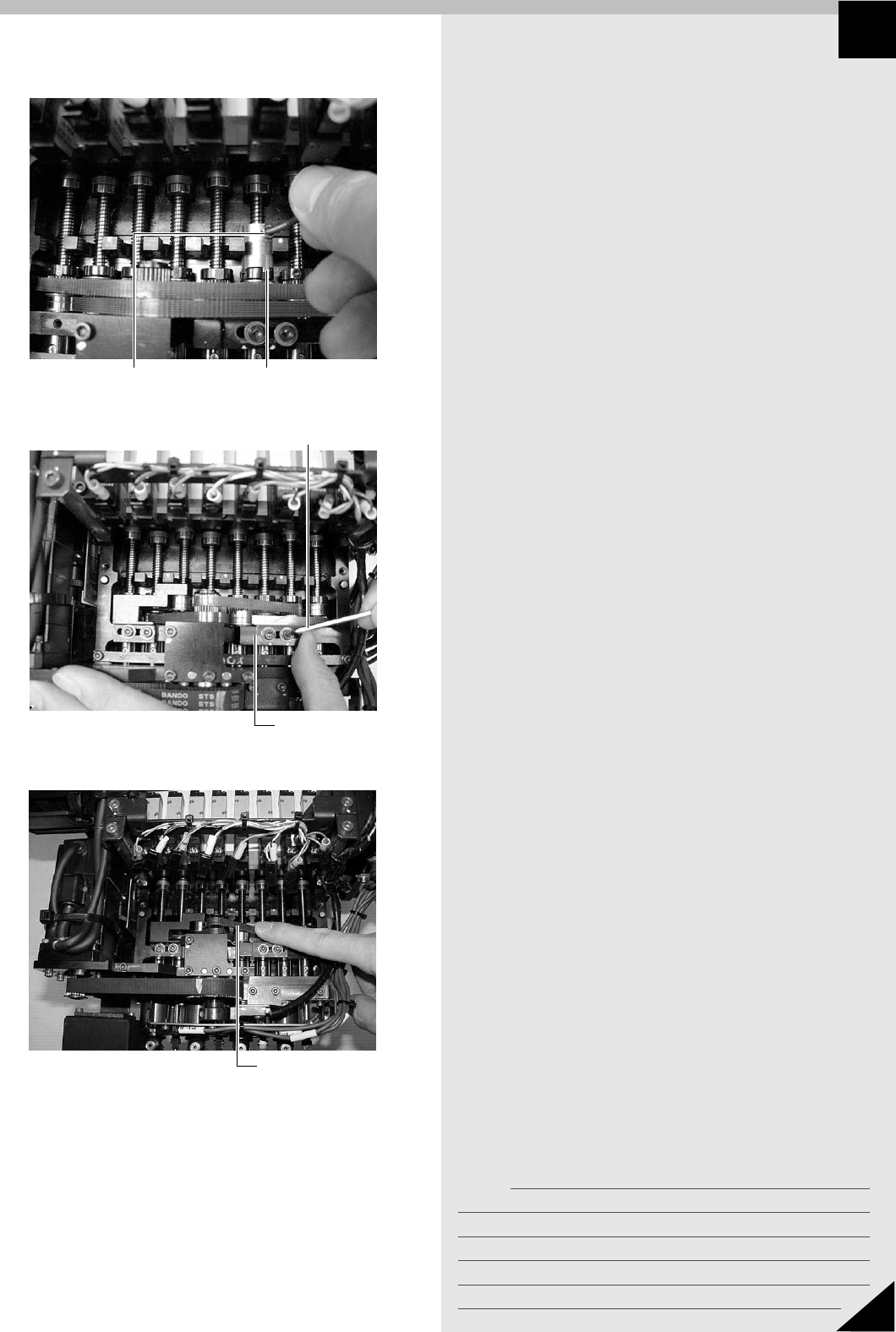

w
スプラインの位置が決まったら、プーリーロッ
クナットを専用U 型レンチで緩めます。
専用Ｕ型レンチで、すべてのスプラインASSYの
プーリーロックナットを緩めてください。 (次のス
テップでベルトのテンションを張るためです。）
e
上下ベルトのテンショナーを固定します。
1. 最初に、六角レンチ (2.5) でボルトを軽く締めて
テンショナーを仮り止めします。
2. 下側ベルトのテンショナー (右) を内側に押しなが
らベルトを張り、ボルトを締めます。
3. 上側ベルトのテンショナー (左) を内側に押しなが
らベルトを張り、ボルトを締めます。
r
ベルトのテンションを確認します。
ベルトを指で押さえて、少し弾力があることを確か
めてください。
t
スプラインASSYのプーリーロックナットを締
め、位置決め治具を取り外します。
1. 専用U 型レンチでのヘッド 1 ∼ 8 のすべてのプー
リーロックナットを締めます。 (Step 12 の逆)
2. Step 11 ではめた位置決め治具を取り外します。
y
マシンにエアを供給します。
Step 4 で閉めたエキゾーストバルブ (残圧解放ス
イッチ) を開いてください。
u
プーリーロックナットを固定します。
六角 (1.5) レンチでセットスクリューを締めて、
ヘッド1 ∼ 8 のすべてのプーリーロックナットを固
定してください。 (セットスクリューは、1スプライ
ンに対して２箇所あります。)
i
FNC 識別センサーとヘッド下降端センサーを取
り付けます。
ヘッド下降端センサーは、ストッパーガイドも忘れ
ずにはめ込み、ハーネスを結束バンドでヘッドカ
バーフレームに留めてください。
Step 13
Step 14
ベルトテンショナー
六角レンチ（2.5）
テンションを確認する
Step 12
専用U型レンチ プーリーロックナットの
切り欠きにはめる
メモ
19
1
Section
JMC9016121
5. スプラインASSYの交換
■ スプラインASSY交換後の調整
スプラインASSY を交換した後は、下記の項目を調整して
ください。調整方法は、マウンターの「サービスマニュア
ル」または「AMFマニュアル」をご覧ください。
・吸装着レベル ・ヘッド関係I/O
・R 軸初期位置 ・FNC 初期位置
・FNC 識別センサー
・AMF (オートマウントフィードバック) 調整
・ノズルステーション (オプション)
