メモ 23 1 Section JMC9016121 6. FNC クラッチバルブの交換 ■ 交換手順 ( ヘッド 4 , 6 ) ヘッド 4 と 6 の FNC クラッチバルブは、エジェクターバルブユニットの裏側にあります。 1 エジェクターバルブユニットを取り出せるようにします。ヘッド 2 と 8 のクラッチバルブ交換手順の S t e p 1 ∼ 4 に従ってください。 2 供給エアを止めて、エアホースを外します。マシン本…

メモ

Section

JMC9016121

6. FNCクラッチバルブの交換

交換したいクラッチバルブを取り外します。

プラス精密ドライバーでボルト2 本を緩めて取り外

してください。

注意

クラッチバルブに付いているガスケットをなくさないように注意して

ください。

新しいクラッチバルブを取り付けます。

新しいクラッチバルブにガスケットをはめてから、

プラス精密ドライバーでボルト2 本を締めて取り付

けてください。

注意

ガスケットの向きが正しいことを確認してください。

ヘッド上下バルブユニットを元どおりにヘッド

部に組み付けます。

ヘッド上下バルブユニット背面のエア路突起がヘッ

ド部のプレートの穴に挿入されたことを確認してか

ら、六角レンチ (2.5) でボルト 4 本を締めて組み付

けてください。

要点

ヘッド上下バルブユニットを元の位置に戻すには、ヘッド部のカバー

フレームをできるだけ開き、右からゆっくり挿入します。

ヘッド上下バルブユニットのエアホースを元ど

おりに接続します。

1. 右側のエアホースを後ろ側に回し、X 軸ケーブル

ベアにあるエアジョイント (φ 6)に差し込みます。

2. エジェクターバルブユニット左側のエアジョイン

トにエアホース (φ6) を差し込みます。

3. エアを再供給します。

カバーフレームやコネクター類を元に戻します。

Step 1∼4 の逆の手順で行ってください。また、

ハーネスやエアホース類を元どおりに結束バンドで

留めてください。

Step 9

ヘッド上下バルブユニットを

右からゆっくり入れる

Step 7

プラス精密ドライバー

FNCクラッチバルブ

メモ

Section

JMC9016121

6. FNCクラッチバルブの交換

■ 交換手順 (ヘッド4, 6 )

ヘッド4 と 6 の FNCクラッチバルブは、エジェクターバ

ルブユニットの裏側にあります。

エジェクターバルブユニットを取り出せるよう

にします。

ヘッド2 と 8 のクラッチバルブ交換手順の Step 1

∼4 に従ってください。

供給エアを止めて、エアホースを外します。

マシン本体の左下のエキゾーストバルブ（残圧解放

スイッチ）を閉めて供給エアを止めてから、エジェ

クターバルブユニットに接続されているエアホース

(φ8) を次のように外してください。

1. エアホースの結束バンドを切ります。

2. エジェクターバルブ左側のエアジョイントからエ

アホースを外します。

3. エジェクターバルブ右側のエアホースは、X 軸の

ケーブルダクトから出ているエアジョイントから

外します。

エジェクターバルブユニットを取り外します。

六角レンチ (2.5) でエジェクターバルブユニットの

取り付けボルト4 本を外し、エジェクターバルブユ

ニットを取り外してください。

ヘッド4 と 6 のFNC クラッチバルブが現れます。

左側がヘッド4、右側がヘッド6 です。

要点

ヘッド部のカバーフレームをできるだけ開き、エジェクターバルブユ

ニットをやや斜めにしながら取り出してください。

注意

エジェクターバルブユニットが取り付けられていたマニホールドブ

ロックのエア路穴にOリングがはめ込まれています。落とさないよう

に注意してください。

交換したいクラッチバルブを取り外し、新しい

クラッチバルブを取り付けます。

ヘッド2 と 8 のクラッチバルブの交換手順の Step 7

∼8 を参照してください。

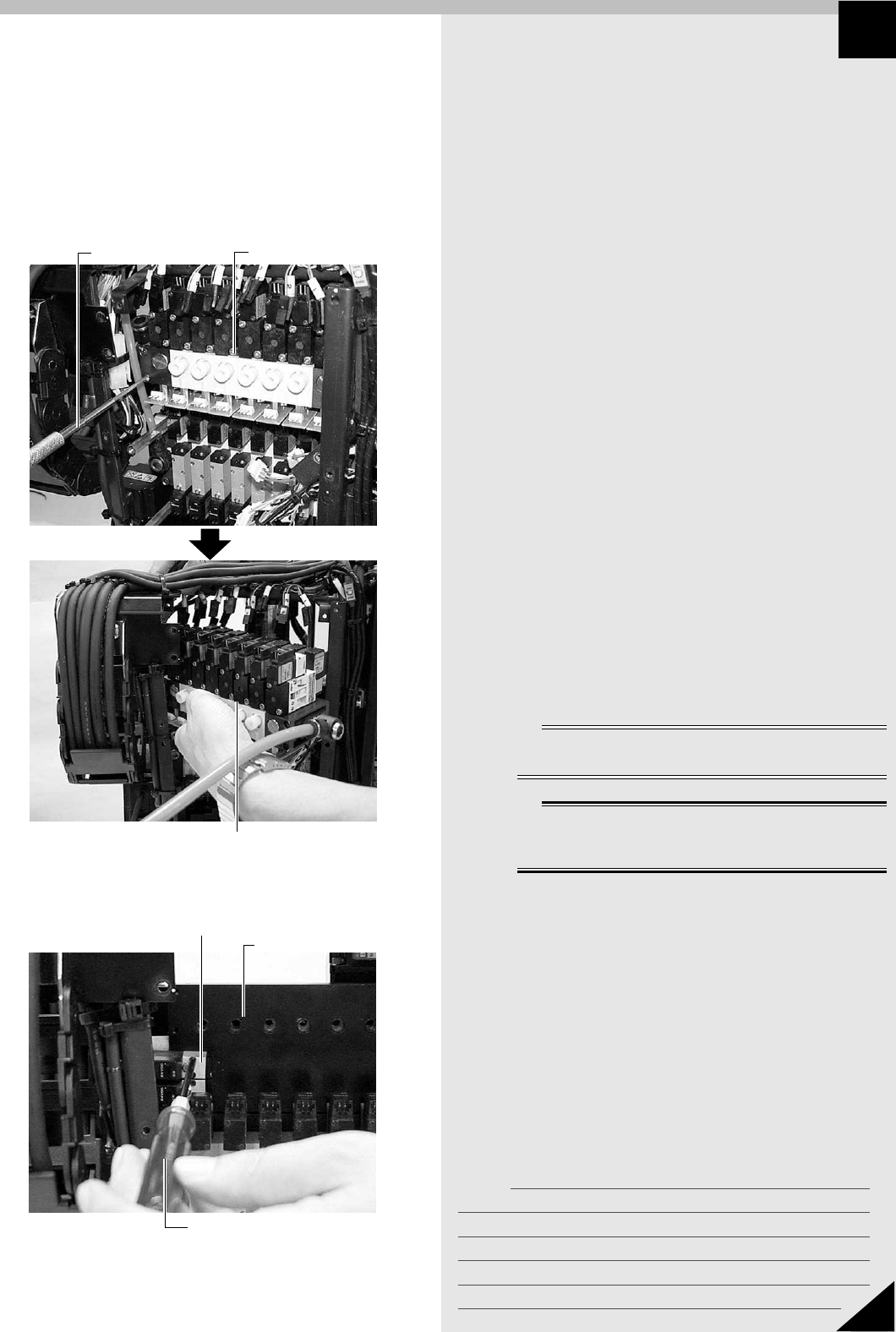

Step 3

Step 4

エジェクターバルブユニットを

斜めにしながら取り出す

六角レンチ（2.5）

エジェクターバルブ

プラス精密ドライバー

FNCクラッチバルブ（ヘッド4）

マニホールドブロック

メモ

Section

JMC9016121

6. FNCクラッチバルブの交換

エジェクターバルブユニットを元どおりにヘッ

ド部に組み付けます。

エジェクターバルブユニット背面の突起がマニホー

ルドブロックの穴に挿入されたことを確認してか

ら、六角レンチ (2.5) でボルト 4 本を締めて組み

付けてください。

要点

ヘッド部のカバーフレームをできるだけ開き、エジェクターバルブユ

ニットを斜めにゆっくり挿入します。

エジェクターバルブユニットのエアホースを元

どおりに接続します。

1. 右側のエアホースを後ろ側に回し、X 軸のケーブ

ルダクトにあるエアジョイント (φ8)に差し込み

ます。

2. エジェクターバルブユニット左側のエアジョイン

トにエアホース (φ8) を差し込みます。

3. エアを再供給します。

カバーフレームやコネクター類を元に戻します。

取り外しと逆の手順で行ってください。また、ハー

ネスやエアホース類を元どおりに結束バンドで留め

てください。

■ FNC クラッチバルブ交換後の調整

FNCクラッチバルブを交換した後は、下記の項目を調整し

てください。調整方法は、マウンターの「サービスマニュ

アル」をご覧ください。

・吸装着レベル

・ヘッド関係 I/O

・ FNC 初期位置

・ FNC 識別センサー

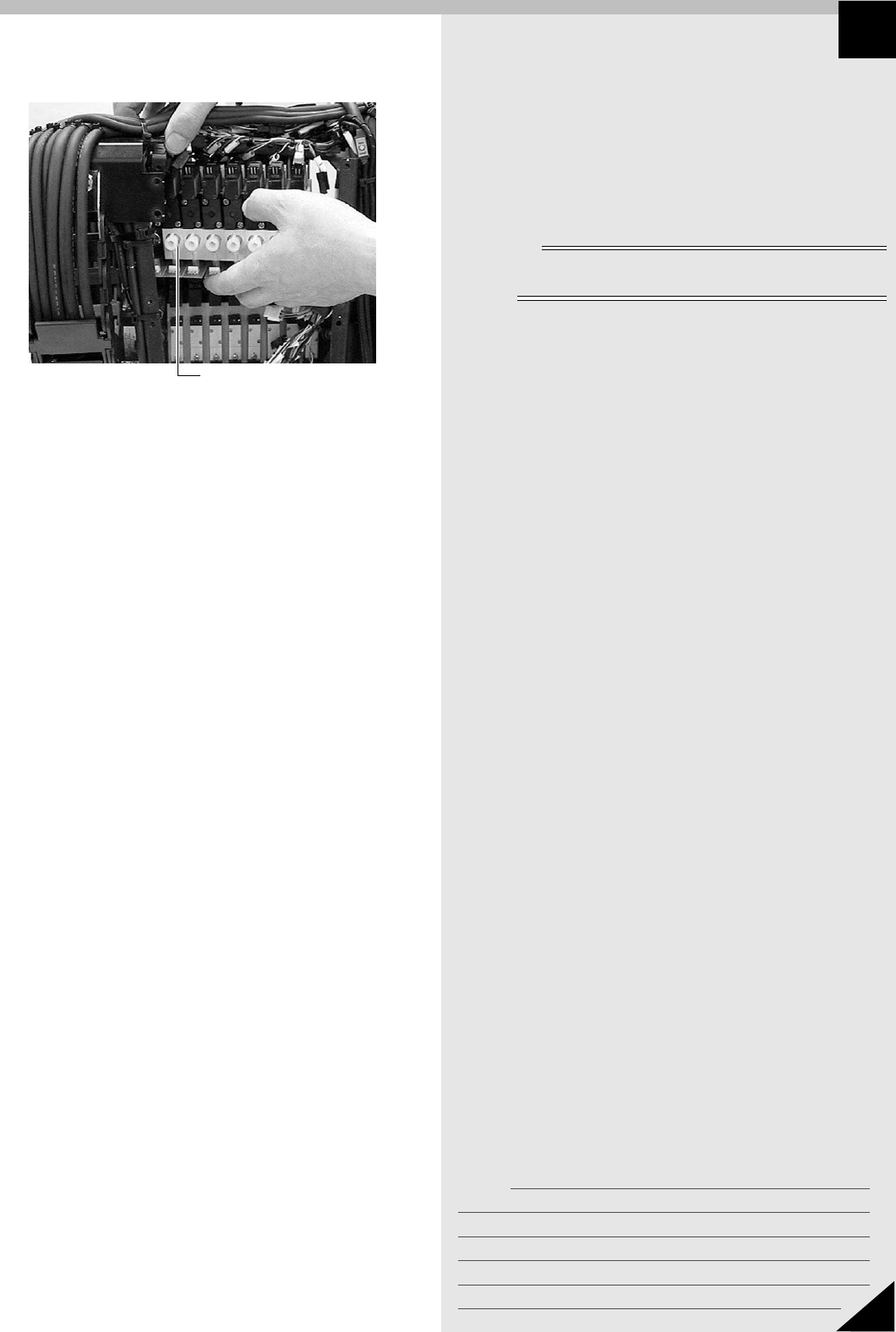

Step 5

エジェクターバルブユニットを

斜めにして入れる
