メモ
34
1
Section
JMC9016121
8.ヘッド下降域センサーの交換と調整
3
ヘッド4 または5 に専用治具をはめ込みます。
ヘッド4 または 5 のスプラインシャフトを手で下方
向に引いて、確認したいセンサー用の治具を、スラ
ストワッシャーとヘッドハウジングの間に挟み込ん
でください。
4
センサーの動作状態を確認します。
JIG 1, JIG 2, JIG 3をそれぞれ挟み込んだときに、
対応するセンサーLED の点灯 / 消灯状態、および入
出力モニター表示が下図のようになることを確認し
てください。下図のようにならないときは、セン
サーアンプのボリュームを再調整してください。
n
要点
センサーLEDが見にくいときは、手鏡などを利用して目視できるよ
うに工夫してください。
12.5
11.5
JIG 1 (下降域第1センサー用)
治具刻印
上側数字
12.5
11.5
センサー
状態
緑LED 点灯
赤LED 消灯
緑LED 点灯
赤LED 点灯
入出力モニター
N2323
0
1
5.5
4.5
JIG 2 (下降域第2センサー用)
治具刻印
上側数字
5.5
4.5
センサー
状態
緑LED 点灯
赤LED 消灯
緑LED 点灯
赤LED 点灯
入出力モニター
N2325
0
1
JIG 3 (上昇域センサー用)
治具刻印
上側数字
20
治具なし
センサー
状態
緑LED 点灯
赤LED 消灯
緑LED 点灯
赤LED 点灯
入出力モニター
N2324
0
1
2.0

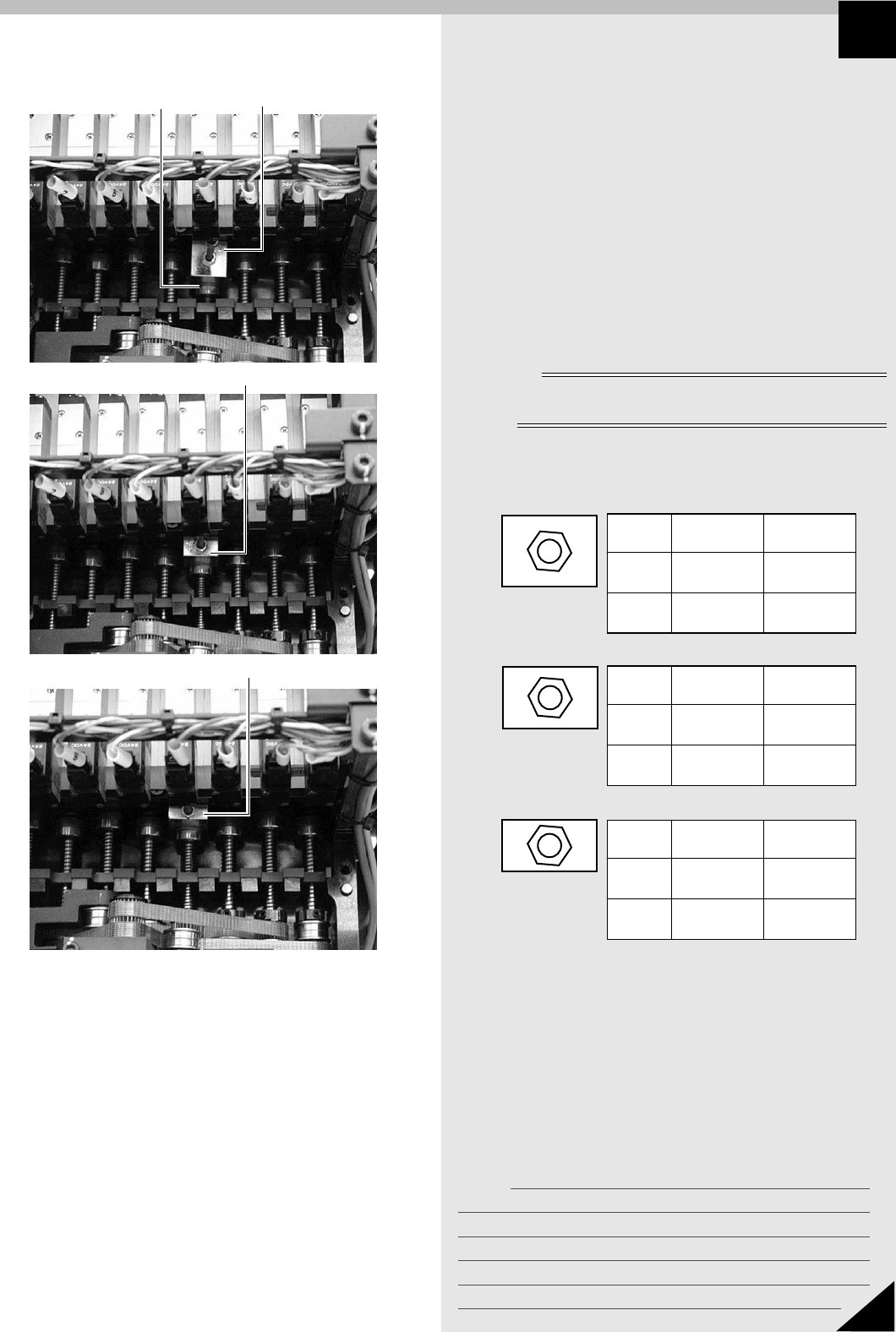

Step 3, 4
JIG 1
JIG 2
JIG 3
スラストワッシャー
メモ
35
1
Section
JMC9016121
8.ヘッド下降域センサーの交換と調整
5
ヘッド2 と7 でのセンサーの動作を確認しま
す。
ヘッド4 と 5 の各センサーの動作を確認したら、同
じ要領でヘッド2 と7 での各センサーの動作状態を
確認してください。
参考
ヘッド1と8 は、構造上、専用治具をセットできないため、ヘッド2
と７の各センサーの正しい動作状態が確認できれば問題ないと判断し
ます。
■ その他の調整項目
センサーの交換・調整が完了したら、下記の項目も調整す
る必要があります。詳しくは、マウンターの「サービスマ
ニュアル」および「AMFマニュアル」をご覧ください。
・ 移動カメラのピント
・ 移動カメラスケール
・ AMF (オートマウントフィードバック) 調整
Step 5

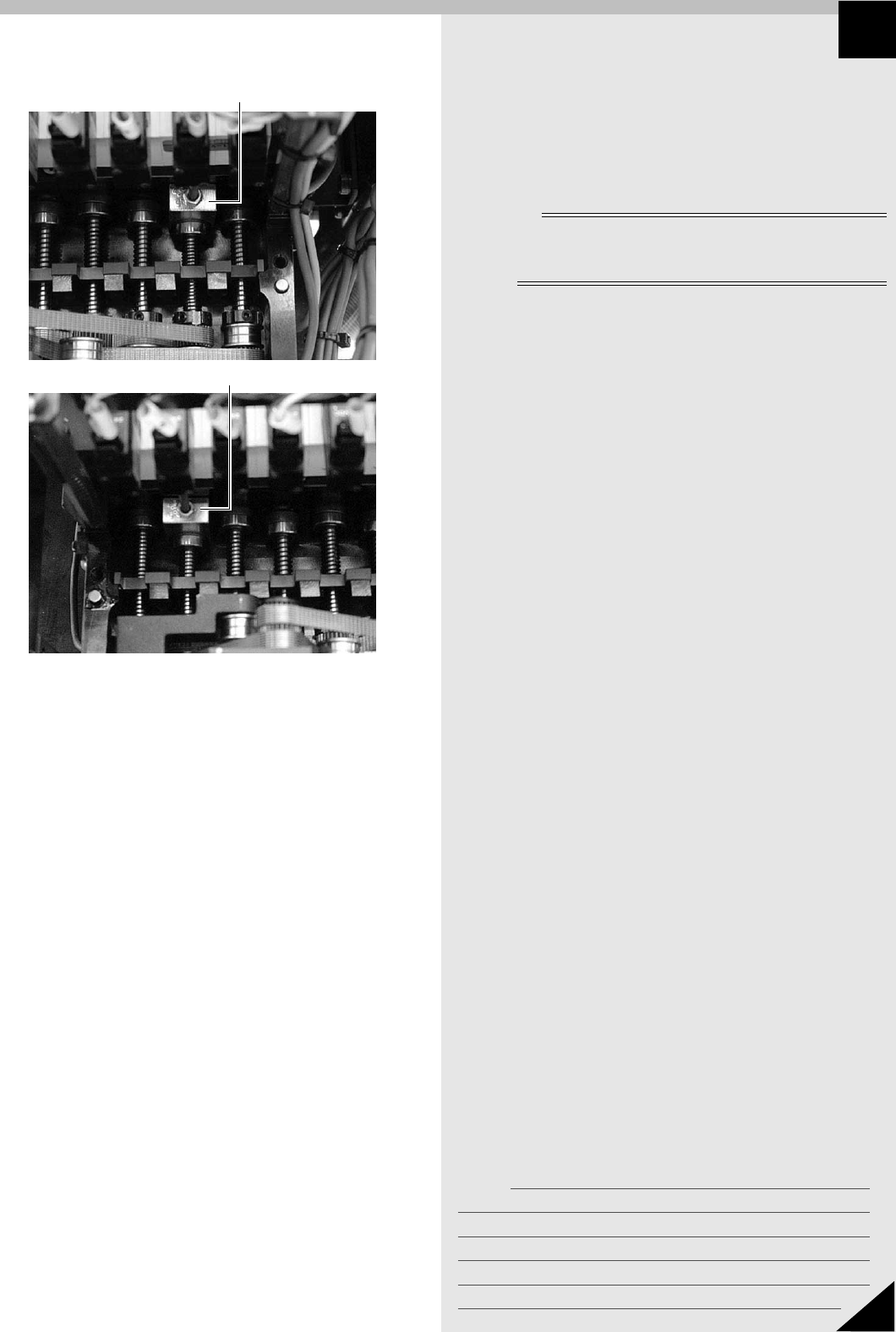

治具をヘッド7に装着したところ
治具をヘッド2に装着したところ
36
メモ
1
Section
JMC9016121
9. FNC ヘッド初期位置調整
R 軸ベルト、スプラインベルト、スプラインASSY、FNC識別センサーを交換した後は、調整ユーティリティープログラ
ムを使用してR 軸初期位置と FNC ヘッドの初期位置を調整します。
■ 用意するもの
・ 六角レンチセット
・ FNC_03.PGM ソフトウエアの入ったFD（YV100X)
またはFNC_04.PGM の入ったFD（YV100XT, YV180X）
■ プログラムのインストール
1
マシンのフロッピーディスクドライブに
「FNC_03.PGM」プログラムの入った FD を挿
入します。
参考
YV100XT, YV180Xの場合は、「FNC_04.PGM」ソフトウエアを
使用します。以下の説明は「FNC_03.PGM」で説明します。
2
「4/2/ ディスクメンテナンス」を選択実行しま
す。
マシンのＣドライブの内容が表示されます。
3
フロッピーの内容を表示させます。
1. [ESC]キーを押して、コマンドリストを表示させ、
「4/2/A2 ドライブ変更」を選択実行します。
ドライブ選択ダイアログが表示されます。
2. [INS][DEL]キーを操作して、「A」ドライブを選択
し、[ENTER]キーを押します。
画面の左側は、A ドライブに挿入した FD の内容
に変わります。
4
コピー先のディレクトリを表示します。
1. [TAB]キーを押して、カーソルを画面右側 (C ドラ
イブ) に移動させます。
2. 矢印キーでカーソルを「PGM」に合わせ、
[ENTER]キーを押します。
「PGM」ディレクトリの内容が開きます。

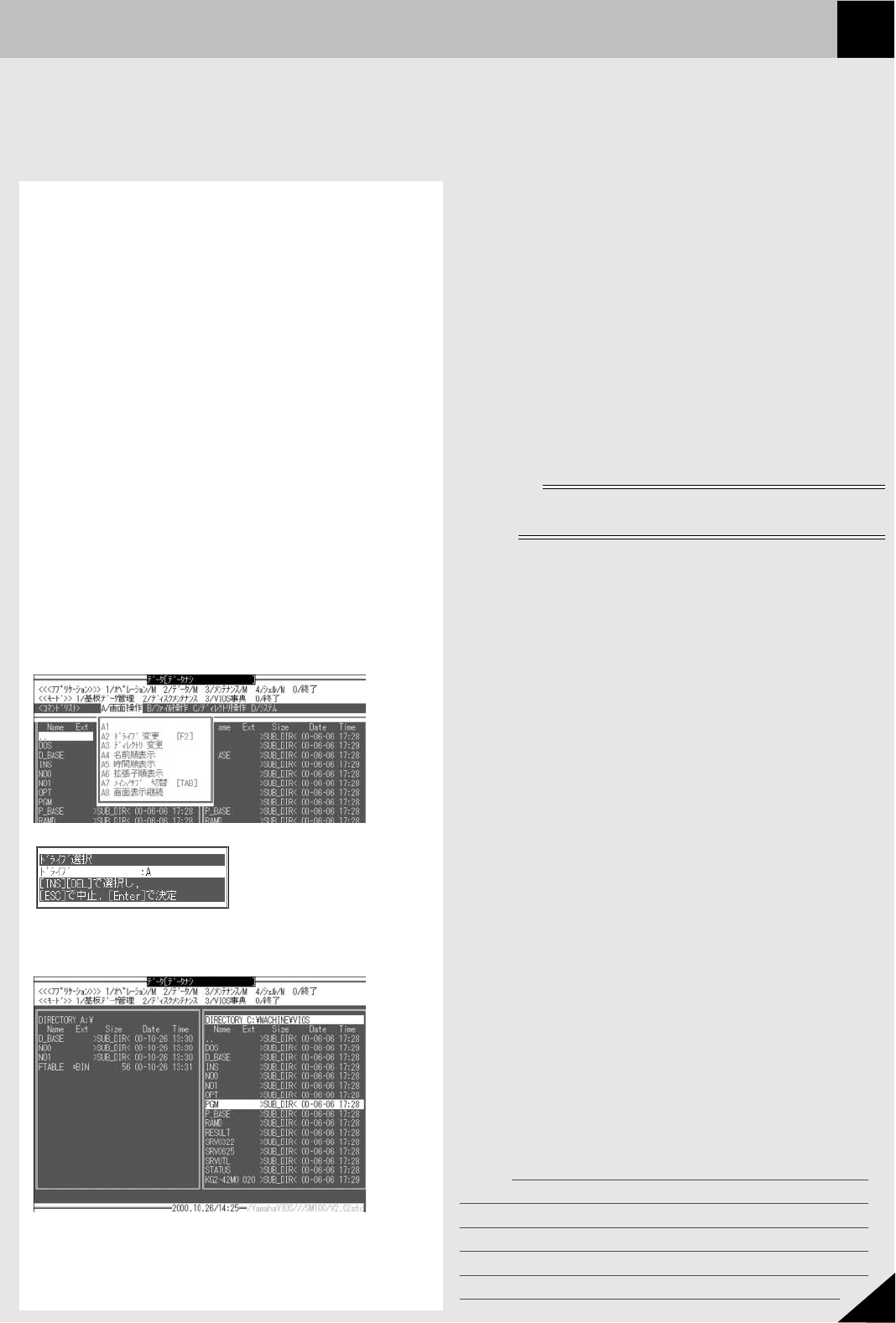

Step 3
Step 4
