メモ
38
1
Section
JMC9016121
9. FNCヘッド初期位置調整
■ マシンの原点復帰
FNCの調整の行う前にマシンを原点復帰させ、R 軸ベルト
とベベルギアの位置を確認します。
1
「3/4/B6 原点復帰」を選択し、[Shift]キーを押
しながら[Enter]キーを押します。
マシンが原点復帰し、原点復帰完了後マシンリファ
レンスが表示されます。
2
R 軸ベルトとモーター側プーリーの位置を確認
します。
R 軸ベルトの黄色のマークとモーター側の黄色マーク
が合っていることを確認します。
参考
位置が合っていない場合には、マシンの電源を一度落とし、手でR軸
ベルトのマークとモーター側プーリーのマークの位置を合わせます。
マシンを起動後、原点復帰をおこない、マークの位置が合っているこ
とを確認します。
3
R 軸ベルトを回して、ベベルギアが正面に向く
ようにします。
Step 1
Step 2
Z軸モーター
R軸ベルト
原点復帰後、黄色マーク
が合っていること
メモ
39
1
Section
JMC9016121
9. FNCヘッド初期位置調整
■ FNC ユーティリティープログラムの起動
1
選択されているノズルを確認します。
FNC ヘッドに Type72Fノズルが選択されている (下
を向いている) ことを確認しておきます。
参考
Type72Fノズルが下に向いていない場合は、次のようにします。
1. 「3/4/A1 入出力モニター」でヘッドを下降させます。
2. 非常停止ボタンを押します。
3. ベベルギヤの上部のカムを押し下げてＦNCのロックを解除し、
Type72Ｆノズルを手で下に向けます。
4. カムを元に戻し、ベベルギヤを正面に向けます。
5. 「3/4/A1 入出力モニター」で下降させたヘッドを上昇させ、
非常停止を解除します。
2
「3/1/ マシン構成」を選択し、[Ctrl]キーを押し
ながら[Enter]キーを押します。
3
「3/1/D1 データファイル切換」を選択実行しま
す。
「PGM FILES」メニューが表示されます。
4
「FNC_03.PGM」を選択します。
YV100XTやYV180X では 「FNC_04.PGM」を選
択してください。
1. FNC ユーティリティープログラムが起動し、初期
画面が現れます。
2. 初期画面が現れたら、[F5]キーを押します。
Step 3
Step 4
Step 1
カム
Type72Fを下に向ける
メモ
40
1
Section
JMC9016121
9. FNCヘッド初期位置調整

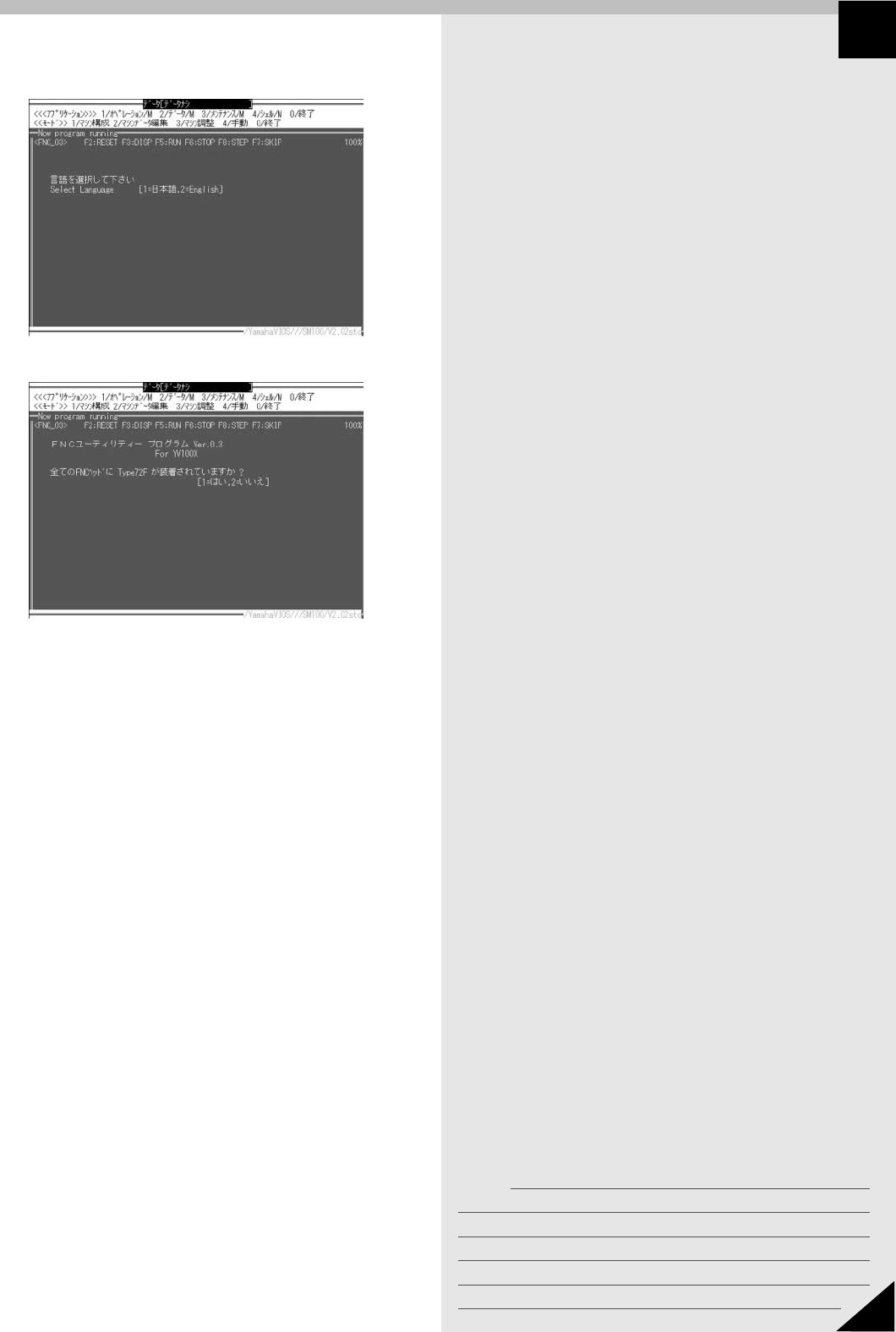

5
表示言語を選択します。
次のメッセージが表示されます。
Select Language [1 =日本語, 2 = English]
使用したい言語の番号を入力し、[Enter]キーを押しま
す。(本書では、「日本語」を選択した場合について説
明します。)
6
メニューを選択します。
1. 次のメッセージが表示されますので、「１」を入力
し、[Enter]キーを押します。
全ての FNC ヘッドに Type72Fが装着されて
いますか？
[1 =はい, 2 = いいえ]
2 次のようにメニューが表示されます。
R 軸初期位置調整を行うときは「1」、FNC ノズル
位置センサー確認を行うときは「2」を選択しま
す。
Menu 1 = R軸初期位置調整
2 = FNC ノズル位置センサー確認
7 = 設定変更
9 = 終了
Step 6
Step 5
