SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM
Ausgabe 05/2007 1.2 Sicherheitshinweise
9
1.2.1 Sicherheitshinweise zur Laserstrahlung
GEFAHR durch Laserstrahlung
1
Es dürfen keine Änderungen oder Manipulationen an den Sicherheitseinrichtungen und an der
LP-Kamera Multicolor vorgenommen werden!
Die LED-Beleuchtungseinrichtung der LP-Kamera Multicolor entspricht ohne Schutzmaßnahmen
der Laserklasse "1M".
Mit Schutzmaßnahmen, d. h. im ordnungsgemäß in die Maschine eingebauten Zustand, ent-
spricht die LP-Kamera Multicolor der Laserklasse "1".
Laser-Warnschilder auf der Maschine (auf den Schutzhauben) oder an der Kamera selbst sind
bei dieser Laserklasse nicht erforderlich.
Es ist ausreichend, wenn die Schilder zur Kennzeichnung der Laserklasse "1M" und "1" in der
Betriebsanleitung vorhanden sind, wie nachfolgend dargestellt.

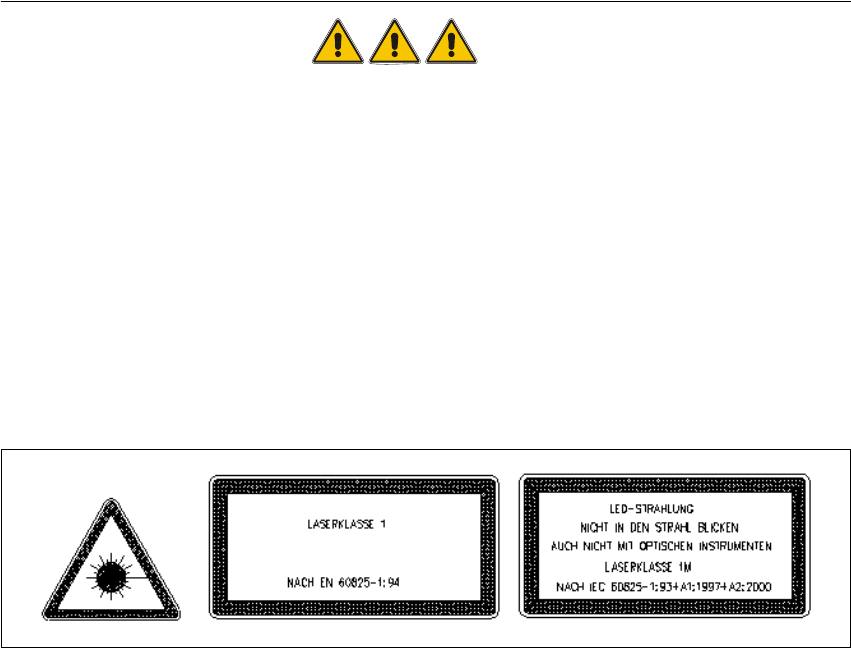

Abb. 1.2.1 Laser-Warnschilder in der Betriebsanleitung in der jeweiligen Landessprache
1
Die Einstufung der LP-Kamera Multicolor in die Laserklasse "1M" bzw. "1" ist nur dann zutreffend,
wenn an der Kamera nicht manipuliert wurde. Die unbeschädigte Verlackung des Einstellpoten-
tiometers an der Kamera und am "LP-Board modular" muß sichergestellt sein.
Anderenfalls besteht erhöhte Unfallgefahr durch Laserstrahlung und die LP-Kamera Multicolor
darf in der bestehenden Form nicht eingebaut / weiter betrieben werden. 1
Kameras mit beschädigter Versiegelung müssen an die Fa. Siemens eingeschickt werden1
Die Spannung für die LED-Beleuchtung der LP-Kamera Multicolor ist in den Sicherheitskreis inte-
griert. Sie wird durch Öffnen einer Schutzabdeckung, Auslösen von NOT-AUS oder Ausbau eines
BE-Tisches, d. h. durch Lösen der Steckverbindung des BE-Wechseltisches am Maschinenstän-
der (Schnittstellenkabel), automatisch abgeschaltet.
Bei "Schlüsselschalter in Serviceposition" bleibt die Schutzfunktion (= Abschaltung der LED-Ka-
merabeleuchtung) erhalten. Im Zuge der Montage muß die abschließende Schutzüberprüfung
durchgeführt werden, wie im Abschn. 1.11 beschrieben. 1
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.2 Sicherheitshinweise Ausgabe 05/2007
10
Für Deutschland gilt:
Halten Sie die Richtlinien des Hauptverbandes der Berufsgenossenschaften - VBG 93 - ein!
In allen anderen Ländern sind die entsprechenden länderspezifischen Richtlinien und Normen
einzuhalten.
Einzuhaltende Normen:
IEC 60825-1, EN 60825-1.
1
1.2.2 Definitionen
GEFAHR
im Sinne dieser Anleitung bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sach-
schaden eintreten w e r d e n , wenn die Gefahrenhinweise nicht beachtet werden. 1
WARNUNG
im Sinne dieser Anleitung bedeutet, daß Tod, schwere Körperverletzung oder erheblicher Sach-
schaden eintreten können, wenn die Warnhinweise nicht beachtet werden. 1
VORSICHT
im Sinne dieser Anleitung bedeutet, daß eine leichte Körperverletzung oder ein Sachschaden ein-
treten kann, wenn die Vorsichtshinweise nicht beachtet werden. 1
HINWEIS:
im Sinne dieser Anleitung ist eine wichtige Information über das Produkt oder den jeweiligen Teil
der Anleitung, auf die besonders aufmerksam gemacht werden soll. 1
SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM
Ausgabe 05/2007 1.3 Voraussetzungen
11
1.3 Voraussetzungen
– Softwareversion ab 407.01.
1.4 Montagesätze, Werkzeug
1.4.1 Montagesatz "LP-Kamera Multicolor F5 HM"
Montagesatz "Multicolor für F5 HM", Art. Nr.: 00358028-01, bestehend aus: 1
- LP-Kamera Multicolor Art.-Nr. 00355462-01 1 Stück
- Umrüstsatz V50 Spannung Art.-Nr. 00357863-01 1 Stück
1.4.2 Zusätzlich benötigtes Material
- Kabelbinder L x B = 140 x 3,6mm Art. -Nr. 00805141-01 x Stück
- Kabelschelle Gr. 6. Art.-Nr. 00805503 8 Stück
- Aderendhülsen 5 Stück
HINWEIS:
Zur Befestigung der LP-Kamera Multicolor werden keine zusätzlichen Schrauben benötigt.
Die Schrauben sind unverlierbar an der LP-Kamera Multicolor vorhanden. 1
1.4.3 Werkzeuge und Prüfhilfsmittel, Verbrauchsmittel
– Satz Innensechskantschraubendreher
– Seitenschneider
– Abisolierzange
– EGB-Armband
– Kleiner Spiegel, als Hilfe bei Aus-/Einbau der LP-Kamera
