SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtu ng 13 1.6 Umrüstung Klemmenfelder und Kabel Beleuch- tung 1.6.1 Umrüstung im Kle mmenfel…

1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM

1.5 Vorbereitende Arbeiten Ausgabe 05/2007

1.5 Vorbereitende Arbeiten

: Öffnen Sie die Schutzhauben und die Schutztüren an den Förderern.

: Schieben Sie das Portal aus dem Bereich des BE-Wechseltisches bis über den LP-Transport-

bereich.

: Docken Sie den BE-Wechseltisch ab.

: Schalten Sie die Automaten am Hauptschalter aus.

: Verschieben Sie das X-Portal zur Maschinen-Außenseite hin, so daß der Bestückkopf gut zu-

gänglich ist.

SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM

Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung

1.6 Umrüstung Klemmenfelder und Kabel Beleuch-

tung

1.6.1 Umrüstung im Klemmenfeld rechte Seite

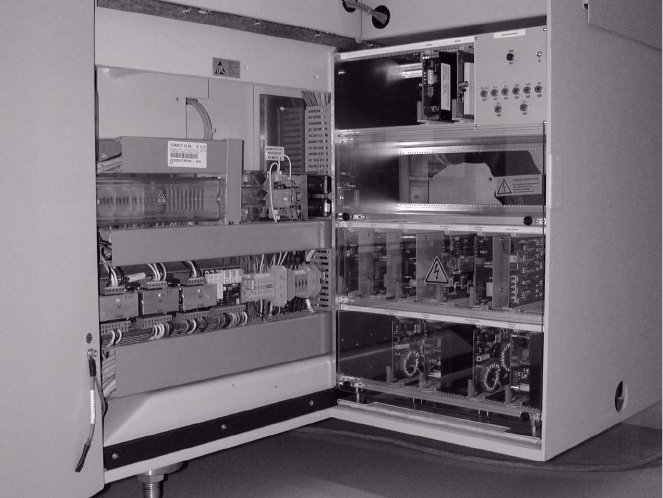

Abb. 1.6.1 Maschinenständertüre (Servoschrank-Klemmenfeld, rechte Seite) öffnen

Legende:

1. Maschinenständertüre

2. Seitenschutz (bleibt montiert)

: Öffnen Sie die Maschinenständertüre am Klemmenfeld rechte Seite, siehe Abb. 1.6.1.

: Lösen Sie die Befestigung des Servoeinschubs (Innensechskantschraube M5 lösen) und he-

ben Sie den Servoeinschub heraus.

1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM

1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007

1.6.1.1 Einbauarbeiten im Klemmenfeld rechts

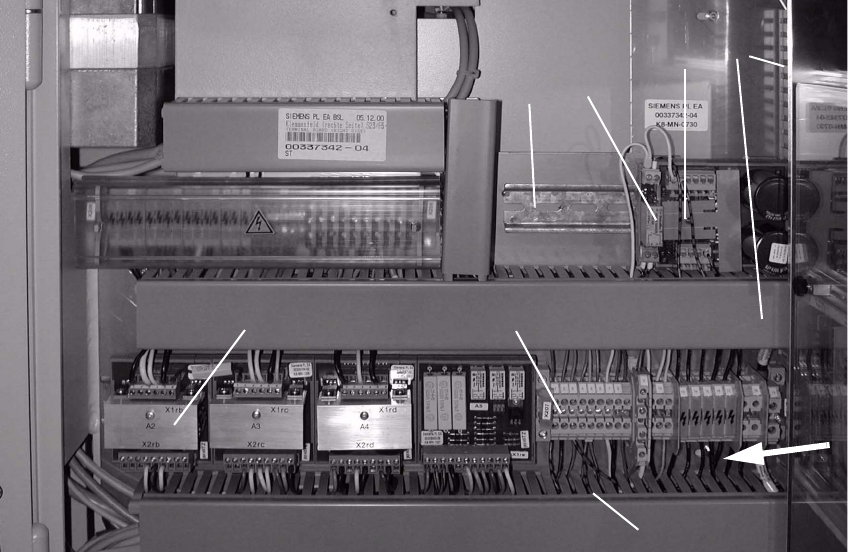

Abb. 1.6.2 Klemmenfeld rechte Seite: X207; Einbauplatz 50 V Spannungsmodul und Relais K1

Legende zu Abb. 1.6.2: 1

1. Servoeinschub (ausbauen)

2. Kabelschächte: Abdeckung entfernen

3. Hutschiene

4. 50 V Spannungsreglermodul F5 HM

5. Relais K1 F5 HM

6. Klemmenleiste X207

7. Gleichrichtermodul A2

: Klipsen Sie das 50 V Spannungsreglermodul (= Konverter, Art.-Nr. 00349095-01, siehe Mon-

tagesatz) rechts oben auf die Hutschiene.

: Klipsen Sie das Relais K1 links, neben dem Spannungsreglermodul, auf die Hutschiene.
