1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007 16 1.6.2 Umrüstung im Klemmenfeld links 1.6.2.1 Änderung an den Kabeln "Beleuchtu…
SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM
Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung
15
1.6.1.2 Verdrahtung im Klemmenfeld rechts
: Nehmen Sie die Abdeckung vom waagrecht und senkrecht verlaufenden Kabelschacht ab.
: Entfernen Sie die grüne Ader, die vom Gleichrichtermodul A2: X7 zur Klemme X207-1 führt
(Anordnung A2: siehe Abb. 1.6.2). Die Klemme X207-1 wird dadurch frei.
: Legen Sie sich die Kabel W1 bis W5 des Montagesatzes nach der Übersicht, Abb. 1.13.7 zu-
recht.
Die Kabel sind so weit wie möglich vorkonfektioniert.
HINWEIS:
Zum Lösen und Herstellen der Catch-Klemmverbindungen und der Klemmverbindungen an
X 207 benötigen Sie einen Schraubendreher Gr. 1. 1
: Verlegen und verdrahten Sie die neuen Kabel W1 bis W5, wie im Schaltplan Abb. 1.13.6 dar-
gestellt und komplettieren Sie dabei das Kabel W2 und W3, wie folgt:
– Bringen Sie am Kabelende W2 das an X 207-3 und am Kabelende W3 das an X 207-5 an-
geschlossen wird, eine Twin-Aderendhülse an.
– Verwenden Sie die Crimp-Zange und befestigen Sie die jeweils 2 Adern bl / sw in der Twin-
Aderendhülse.
– Klemmen Sie das so komplettierte Kabel W2 an X 207-3 und W3 an X 207-5.
: Stellen Sie den festen Sitz und die richtige Zuordnung aller Verbindungen sicher!
1
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007
16
1.6.2 Umrüstung im Klemmenfeld links
1.6.2.1 Änderung an den Kabeln "Beleuchtung"
An F5 HM gibt es 2 Kabel "Beleuchtung": 1
– Kabel "Beleuchtung Portal 1": Art.-Nr. 00244260-xx
– Kabel "Beleuchtung Portal 2": Art.-Nr. 00244261-xx.
Diese Kabel müssen zuerst geändert werden, wie nachfolgend beschrieben.
Abb. 1.6.3 Klemmenfeld linke Seite, Anordnung der Kabel Beleuchtung Portal 1 und 2
: Öffnen Sie die Maschinenständertüre am Klemmenfeld linke Seite.
: Verwenden Sie den Schaltplan Abb. 1.13.6 und ändern Sie die beiden Kabel "Beleuchtung
Portal 1" und "- 2" wie folgt:
– Vereinzeln Sie die Adern ws, gn, gr, bl, welche mittels Aderendhülse an Klemme X212 - 4
geklemmt sind.
– Verwenden Sie die Crimp-Zange. Klemmen Sie diese Adern nun getrennt, wie folgt, in je
einer Twin-Aderendhülse aus dem Montagesatz (Abschn. 1.4.3):
- ws mit gn
- gr mit bl
: Klemmen Sie die beiden geänderten Kabel "Beleuchtung" am Klemmenfeld:
– Die Adern ws, gn -> an Klemme X212 - 4 (+ 24V),
– die Adern gr, bl -> an Klemme X212 - 9 (+ 50V).
3
4
X212
SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM
Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung
17
1.6.3 LP-Kamera (Normallicht) inkl. Schräglichtbeleuchtung ausbauen
1

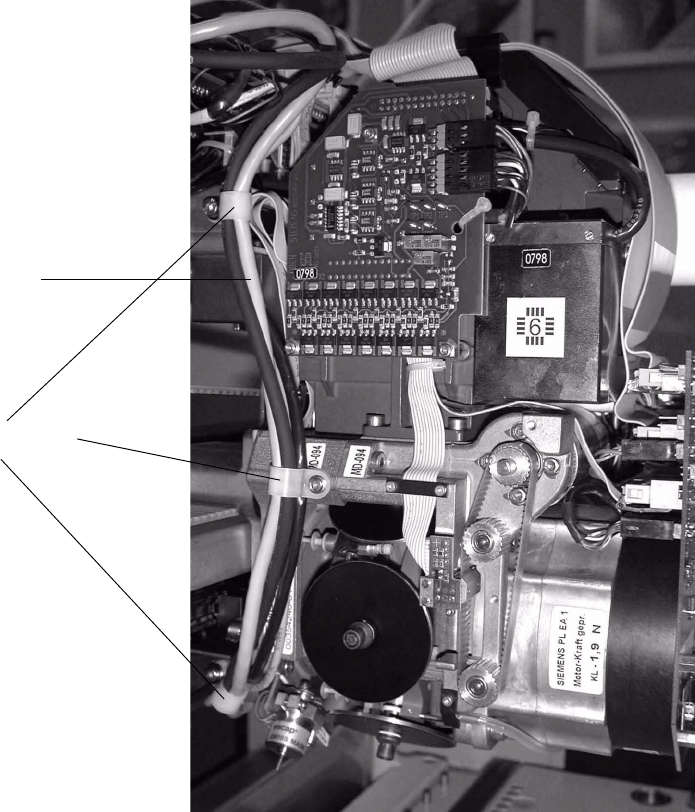

Abb. 1.6.4 Kabelbinder lösen, Unterportal-LP-Kamera ausbauen
: Entfernen Sie die Bestückkopf-Abdeckungen (je 5 Schrauben lösen).
Beachten Sie bzgl. Weiterverwendung der Abdeckungen den Hinweis im Abschn. 1.1.
: Lösen Sie vorsichtig die Kabelbinder entlang des Kabelbaums.
: Bei Ausgangssituation "alte LP-Kamera mit modularer Kopfplatine": Lösen Sie am "Vision-
Board modular" die Steckverbindungen der Unterportal-LP-Kamera (Normallicht) und - falls
vorhanden - der Schräglichtbeleuchtung (siehe Abb. 1.13.4 und Abb. 1.13.5):
– Kabel LP-Kamera (alt) -> X4
– Kabel Beleuchtung LP-Kamera (alt) -> X6
– Kabel Schräglichtbeleuchtung -> X5
Kabelführung
Kabelschellen
