SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtu ng 19 : Legen Sie die LP-Kamera vorsichtig ab, so daß si e nicht beschädigt wird, am bes…

1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM

1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007

: Falls die optionale Schräglichtbeleuchtung (siehe Abb. 1.6.5) an der Unterportal-LP-Kamera

vorhanden ist, bauen Sie die Schräglichtbeleuchtung zuerst ab, wie folgt:

Abb. 1.6.5 Optionale Schräglichtbeleuchtung ausbauen

Legende: 1

1. Unterportal-LP-Kamera

2. Kabelschelle: Befestigung 1 Innensechskantschraube M3

3. Optionale Schräglichtbeleuchtung

4. Befestigung der Schräglichtbeleuchtung: 1 Klemmschraube (Innensechskantschraube M 3)

: Lösen Sie die Befestigung der Kabelschelle (siehe Abb. 1.6.5 -> 2).

: Halten Sie die Schräglichtbeleuchtung fest:

Lösen Sie die Klemmschraube (Innensechskantschraube M3, siehe Abb. 1.6.5 -> 4) und zie-

hen Sie die Schräglichtbeleuchtung senkrecht nach unten von der Kamera ab.

: Legen Sie die Schräglichtbeleuchtung vorsichtig ab, so daß sie nicht beschädigt wird, am be-

sten gleich in eine geeignete Verpackung.

: Verwenden Sie als Hilfe einen kleinen Spiegel und halten Sie die LP-Kamera FEST:

Lösen Sie von der Unterseite her die Befestigung der LP-Kamera (3 Innensechskantschrau-

ben M3, siehe Abb. 1.6.4 -> 4) und nehmen Sie die LP-Kamera nach unten ab.

SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM

Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung

: Legen Sie die LP-Kamera vorsichtig ab, so daß sie nicht beschädigt wird, am besten gleich in

eine geeignete Verpackung.

1.6.4 LP-Kamera Multicolor einbauen

HINWEIS

Klären Sie vor dem Einbau der LP-Kamera Multicolor, welche LP- oder Substratdicke anschlie-

ßend bestückt wird. Je nach Dicke muß bei Montage der Kamera die Distanzplatte (Zwischen-

stück) aus dem Montagesatz unter die Kamera eingelegt werden oder nicht.

Für die Montage ist die Tabelle unten behilflich. Zur Entscheidung wird berechnet, bei welchem

Dicken-Bereich die aktuelle LP-/Substratdicke dem Fokus am nächsten ist.

Nach Konfiguration der Multicolor-LP-Kamera am Linienrechner inkl. Beschreibung der Leiter-

platte / des Substrats (Eingabe der Dicke) kann zur Kontrolle eine Information am Linienrechner

abgerufen werden (siehe Abschn. 1.7.1). 1

Nachfolgende Angaben sind Empfehlungen, um einen optimalen Bestückprozess zu garantie-

ren: 1

Bei der Arbeit außerhalb der oben angegebenen Bereiche wird in den meisten Fällen noch eine

ausreichende Abbildungsqualtität erreicht.

Systemmarken können bei ausgebauter Distanzplatte noch ausreichend gut erkannt werden. 1

LP- oder Substrat-Dicke Fokus Distanzplatte (Zwischen-

stück) einzubauen

0.3 - 3.4 mm 1.7 mm Ja

1.5 - 4.5 mm 3.2 mm Nein

1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM

1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007

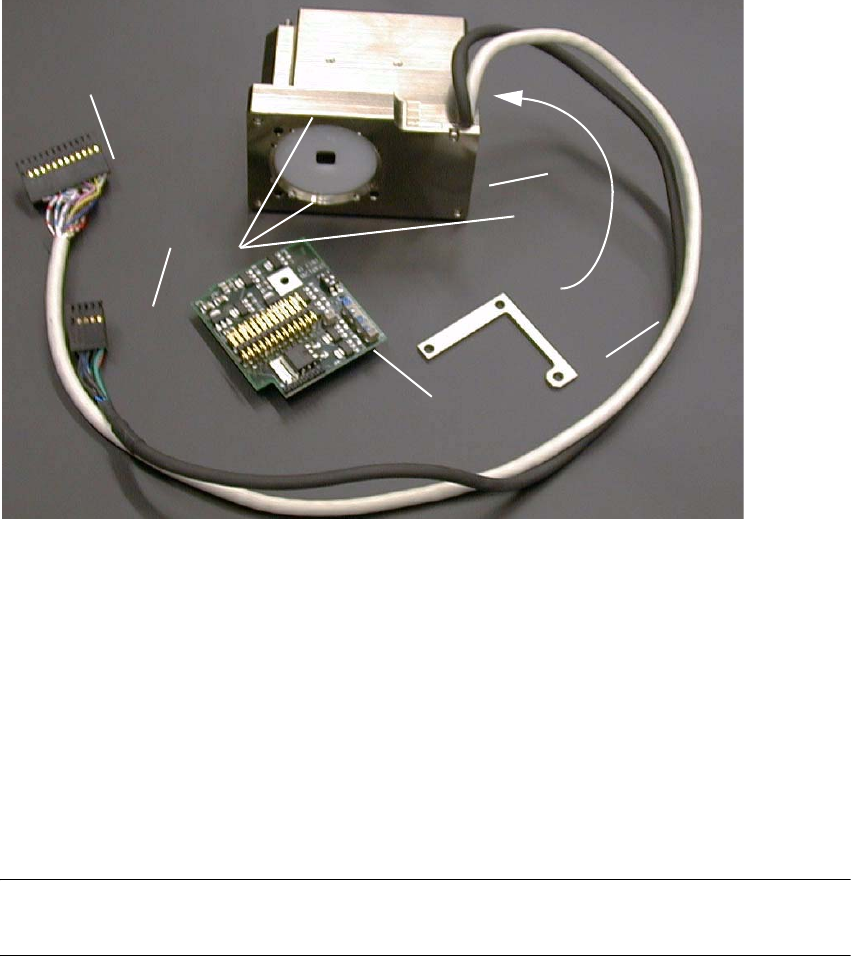

Abb. 1.6.6 LP-Kamera Multicolor komplett mit Distanzplatte (Zwischenstück)

Legende: 1

1. Distanzplatte (Zwischenstück) *)

2. LP-Kamera Multicolor inkl. Kabel und Stecker *)

3. Befestigung der LP-Kamera Multicolor: 3 Innensechskantschrauben M3 x 14, unverlierbar *)

4. "LP-Board modular" *)

5. Kabel "Beleuchtung", Kamera *) -> Anschluß an X3 an "LP-(Kamera) Board modular"

6. Kabel "Kamera" *) -> Anschluß an X4 an "Vision-Board modular"

*) Bestandteile des Montagesatzes LP-Kamera Multicolor

HINWEIS:

LP-Kamera Multicolor und "LP-Board modular" sind eine aufeinander abgestimmte Einheit. 1

: Prüfen Sie erstmals bereits bei Entnahme der Teile aus der Packung, ob die laufende Nr. auf

Stellen Sie die aktuell zu verarbeitende LP- / Substratdicke fest.

: Prüfen Sie anhand der Tabelle oben, ob die Distanzplatte erforderlich ist.

Falls JA, setzen Sie jetzt die Distanzplatte (siehe Abb. 1.6.6 -> 1) aus dem Montagesatz der

Kamera in richtiger Drehlage (diese ist bestimmt durch die Bohrungen) auf die Montagefläche

der Kamera.
