SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtu ng 21 Abb. 1.6.7 LP-Kamera Multicolor montieren (Sicht von schräg u nten) Legende: 1.LP-…
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007
20
Abb. 1.6.6 LP-Kamera Multicolor komplett mit Distanzplatte (Zwischenstück)
Legende: 1
1. Distanzplatte (Zwischenstück) *)
2. LP-Kamera Multicolor inkl. Kabel und Stecker *)
3. Befestigung der LP-Kamera Multicolor: 3 Innensechskantschrauben M3 x 14, unverlierbar *)
4. "LP-Board modular" *)
5. Kabel "Beleuchtung", Kamera *) -> Anschluß an X3 an "LP-(Kamera) Board modular"
6. Kabel "Kamera" *) -> Anschluß an X4 an "Vision-Board modular"
*) Bestandteile des Montagesatzes LP-Kamera Multicolor
HINWEIS:
LP-Kamera Multicolor und "LP-Board modular" sind eine aufeinander abgestimmte Einheit. 1
: Prüfen Sie erstmals bereits bei Entnahme der Teile aus der Packung, ob die laufende Nr. auf
Stellen Sie die aktuell zu verarbeitende LP- / Substratdicke fest.
: Prüfen Sie anhand der Tabelle oben, ob die Distanzplatte erforderlich ist.
Falls JA, setzen Sie jetzt die Distanzplatte (siehe Abb. 1.6.6 -> 1) aus dem Montagesatz der
Kamera in richtiger Drehlage (diese ist bestimmt durch die Bohrungen) auf die Montagefläche
der Kamera.
2
1
3
4
5
6
SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM
Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung
21

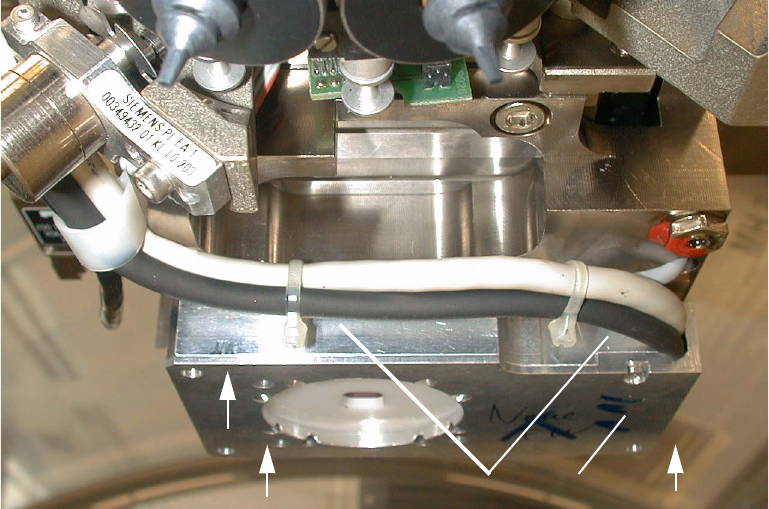

Abb. 1.6.7 LP-Kamera Multicolor montieren (Sicht von schräg unten)
Legende:
1.LP-Kamera Multicolor
2. Befestigung: 3 Innensechskantschrauben M3 x 14 (unverlierbar)
3. 2 Kabelbinder
: Setzen Sie die LP-Kamera Multicolor, ggf. inkl. Distanzplatte, lagerichtig von unten auf die Ab-
standstücke (an HS-50) bzw. direkt von unten auf den Kamerahalter (S-25 HM).
: Schrauben Sie die Kamera mit den 3 unverlierbaren Innensechskantschrauben M 3 x 14 fest.
: Befestigen Sie die Kabel mit den 2 Kabelbindern (siehe Abb. 1.6.7).
1
1
1
1
1
1
1
1
1
2
2
2
3
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007
22
1.6.5 "LP-Board modular" aus dem Montagesatz einbauen
HINWEIS
Das "LP-Board modular" ist auf die jeweilige LP-Kamera Multicolor abgestimmt. 1
: Prüfen Sie die laufende Nr. auf dem LP-Board modular:
Sie muß mit der Nr. auf der Multicolor-LP-Kamera übereinstimmen.
Beim Einbau muß diese Zuordnung pro Portal erhalten bleiben.
Die Position der Nr. sehen Sie in folgender Abbildung.

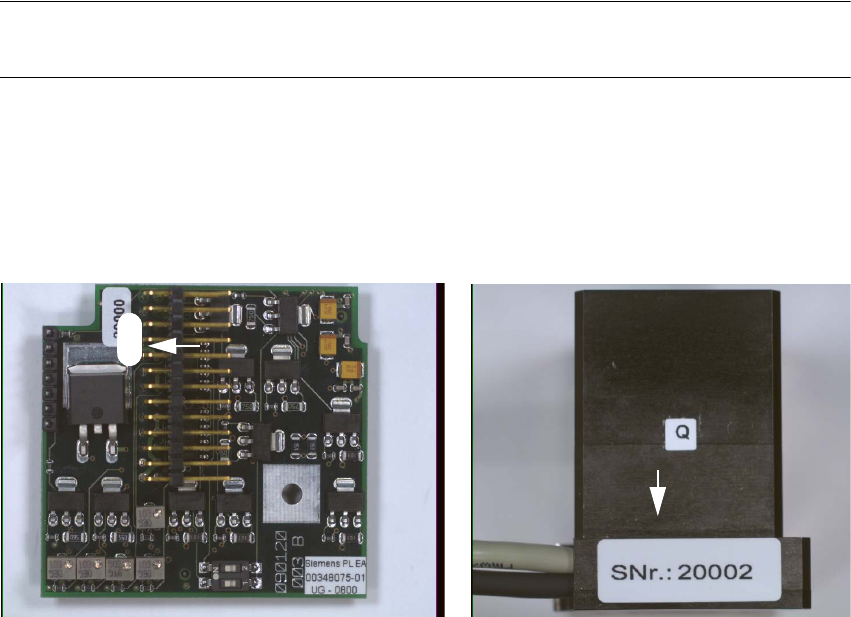

Abb. 1.6.8 Identische laufende Nr. auf LP-Board modular und LP-Kamera Multicolor sicherstellen
1
: Stecken Sie das "LP-Board modular" lagerichtig auf das "Vision-Board modular" auf, wie oben
dargestellt.
Die Buchsenleiste auf der Unterseite des LP-Boards muß dabei maximal in den Stecker des
Vision-Boards einfahren.
: Kontrollieren Sie unbedingt das "Vision-Board modular" auf korrekte Einbaulage.
1
1
1
1
1
1
