SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtu ng 25 1 Abb. 1.6.10 .1. Schritt der Kabelverlegung im Bereich der Kopfplatine Legende 1 …
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007
24
: Stellen Sie die Kabelführung des Kabels "Beleuchtung" und "Kamera" im Bereich der modula-
ren Kopfplatinen-Einheit her (Abb. 1.6.10).
: Befestigen Sie die nach oben führenden Kabel so, daß die Steckverbindungen zugentlastet
sind ( Abb. 1.6.10).
Hierfür benötigen Sie Kabelschellen Gr. 6, die durch die vorherige Demontage vorhandenen
Schrauben M3 und M4.
1
: Stellen Sie im Bereich der Kopfplatine die Kabelführung des Kabels "Kamera" und "Beleuch-
tung" her, wie in Abb. 1.6.10 -> 3 und 1 dargestellt.
: Befestigen Sie das Kabel "Kamera" mittels Kabelbinder in der Bohrung des Vision-Boards, mo-
dular (-> 5).
: Befestigen Sie das Kabel "Beleuchtung" mit dem Kabelbinder am Abstandsbolzen (-> 9).
: Klappen Sie das vorgeformte Flachbandkabel nach unten (Abb. 1.6.10 -> 7).
1
1
1
1
1
1
1
1
1
1
1
1
1
SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM
Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung
25
1

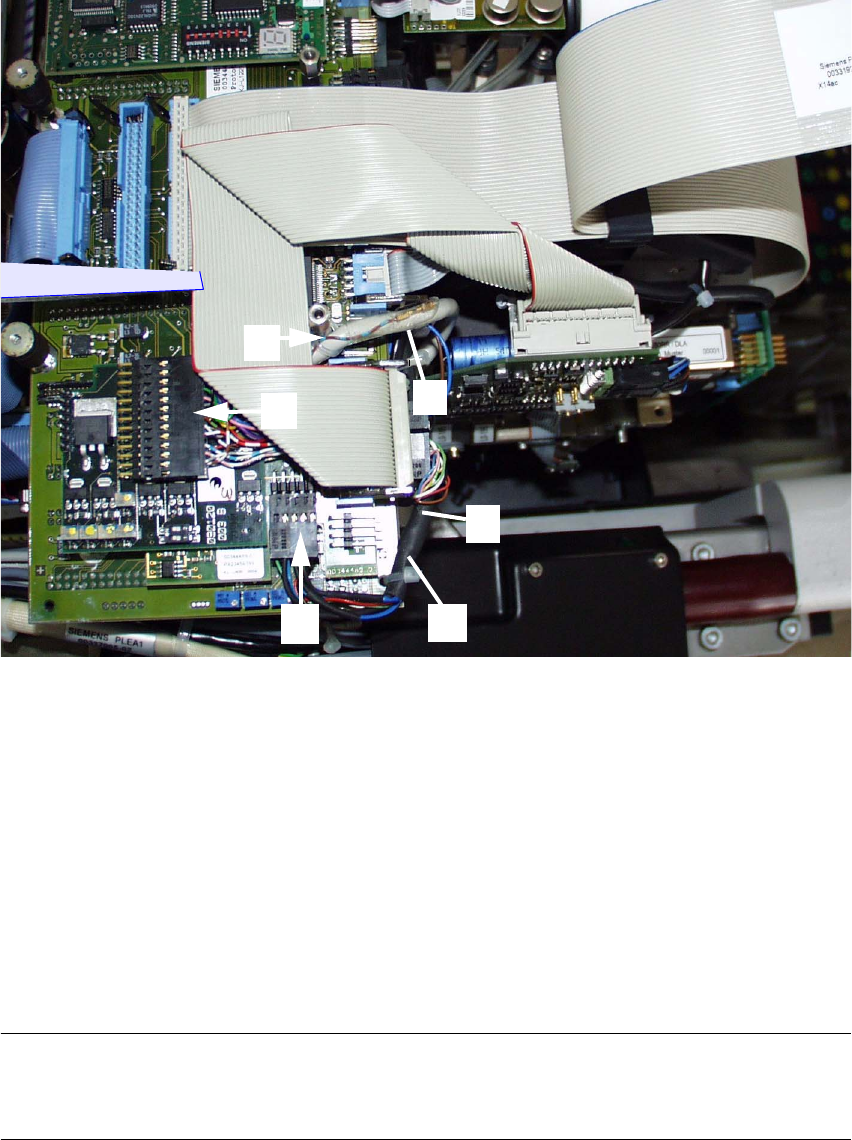

Abb. 1.6.10 .1. Schritt der Kabelverlegung im Bereich der Kopfplatine
Legende 1
1. Kabel "Beleuchtung"
2. Kabel "Beleuchtung" -> Steckverbindung X3 (LP-Board modular)
3. Kabel "Kamera"
4. Kabel "Kamera" -> Steckverbindung X4 (Vision-Board modular)
5. Kabelbinder: Befestigung des Kabels "Kamera" der LP-Kamera Multicolor *)
6. Kabelbinder: Befestigung des Kabels "Beleuchtung" der LP-Kamera Multicolor
1
HINWEIS
Das Kabel muß auf der Platine verlegt sein und darf seitlich nicht überstehen, damit die Kopfab-
deckung paßt! Das Kabel wird mittels Kabelbinder am Vision-Board befestigt. 1
1
1
1
1
4
3
5
2
6
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007
26
: Legen Sie im 2. Schritt das obere Flachbandkabel nach unten und stellen Sie die Steckverbin-
dung her (Abb. 1.6.11).
: Schieben Sie die Flachbandkabel-Halteklammer in die jeweils dargestellte Position
: Stellen Sie den festen Sitz aller Steckverbindungen sicher.

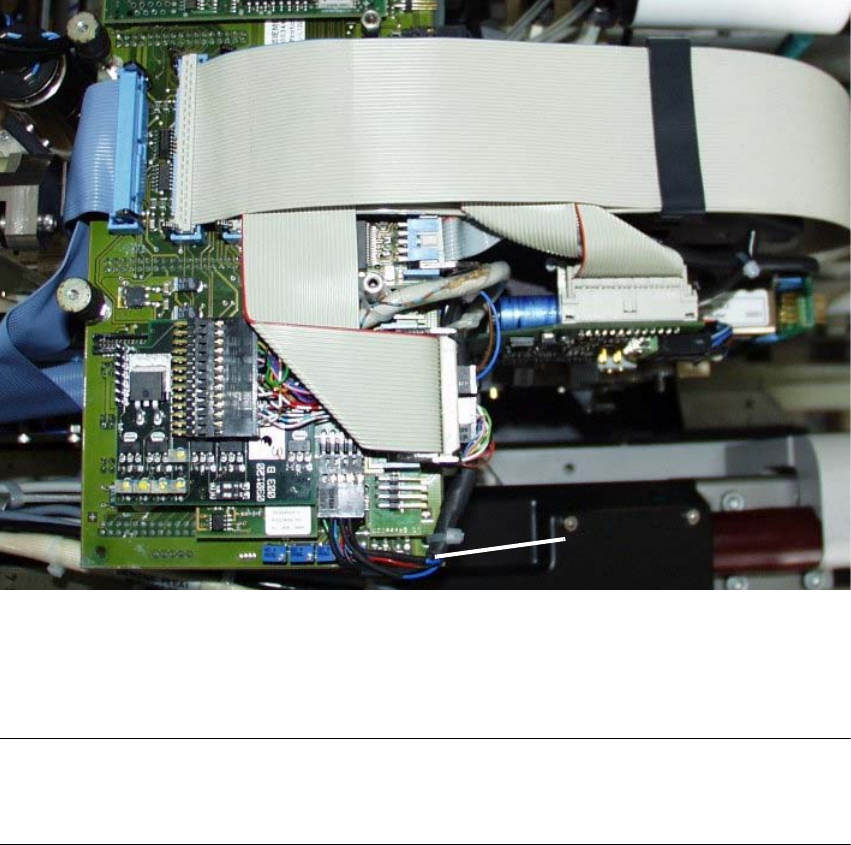

Abb. 1.6.11 2. Schritt der Kabelverlegung im Bereich der Kopfplatine
Legende:
1. Kabel "Kamera":
HINWEIS
Das Kabel muß auf der Platine verlegt sein und darf seitlich nicht überstehen, damit die Kopfab-
deckung paßt! Das Kabel wird mittels Kabelbinder am Vision-Board befestigt. 1
