SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtu ng 27 1.6.7 Bestückkop f u nd M aschine komplettieren : Setzen Sie die vorher abgebauten…
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung Ausgabe 05/2007
26
: Legen Sie im 2. Schritt das obere Flachbandkabel nach unten und stellen Sie die Steckverbin-
dung her (Abb. 1.6.11).
: Schieben Sie die Flachbandkabel-Halteklammer in die jeweils dargestellte Position
: Stellen Sie den festen Sitz aller Steckverbindungen sicher.
Abb. 1.6.11 2. Schritt der Kabelverlegung im Bereich der Kopfplatine
Legende:
1. Kabel "Kamera":
HINWEIS
Das Kabel muß auf der Platine verlegt sein und darf seitlich nicht überstehen, damit die Kopfab-
deckung paßt! Das Kabel wird mittels Kabelbinder am Vision-Board befestigt. 1
1
1
1
1
SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM
Ausgabe 05/2007 1.6 Umrüstung Klemmenfelder und Kabel Beleuchtung
27
1.6.7 Bestückkopf und Maschine komplettieren
: Setzen Sie die vorher abgebauten Abdeckungen wieder auf den Bestückkopf (siehe HINWEIS
im Abschn. 1.1). Befestigen Sie die Abdeckungen mit den je 5 Schrauben.
: Setzen Sie die Abdeckungen auf die Kabelschächte.
: Bauen Sie den Servoeinschub wieder ein (Innensechskantschraube M5).
: Verlacken Sie die Schraube mit Schraubensicherungslack.
: Entfernen Sie alle Werkzeuge, etc., aus dem Arbeitsbereich des Automaten.
: Schieben Sie vor dem Andocken des fahrbaren BE-Wechseltisches das Portal bis über den
LP-Transportbereich.
: Schließen Sie die Maschinenständertüre am Klemmenfeld rechts und links (siehe Abb. 1.6.1
und Abb. 1.6.3).
: Verschließen Sie die Maschinenständertüren.
: Schalten Sie die Maschine am Hauptschalter ein. Die Druckluft muß anliegen.
: Docken Sie alle fahrbaren BE-Wechseltische in der vorherigen Zuordnung an.
: Montieren Sie die Fördererabdeckung über den BE-Wechseltischen (siehe Abb. 1.6.1).
: Schließen Sie alle Schutztüren und Schutzhauben.
1
1
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.7 Konfiguration der LP-Kamera Multicolor am LR Ausgabe 05/2007
28
1.7 Konfiguration der LP-Kamera Multicolor am LR
Die Softwareversion ab 407.01 ist Voraussetzung für den Einsatz der LP-Kamera Multicolor. 1
Die optionale LP-Kamera Multicolor wird für SIPLACE F5 HM im Stationskonfigurator des UNIX
Linienrechners ausgewählt. Dieser Vorgang kann von der Reihenfolge her entweder vor oder
nach der Auswahl der LP-Kamera Multicolor an der betreffenden Station, im SITEST-Programm
407.xx, erfolgen. 1
: Wählen Sie in der Menüleiste oben: "Dienste".
: Wählen Sie in dem sich öffnenden Pull-down-Menü den Auswahlpunkt:
"Stationskonfiguration".
: Das Fenster zur Auswahl der Maschine wird geöffnet:
Wählen Sie die Maschine aus, an der die optionale LP-Kamera Multicolor installiert wurde.
Die "Grundansicht Struktureditor" wird automatisch angezeigt.
Die gewählte Maschine wird graphisch mit den jeweiligen Unterstrukturen (Förderbereiche,
Bestückköpfe, LP-Kameras, Optionen, etc.) angezeigt. 1
1

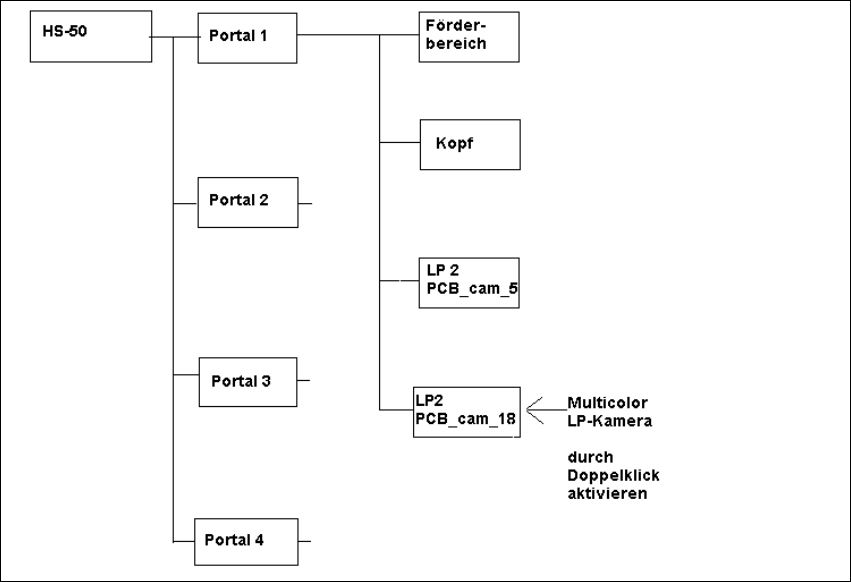

Abb. 1.7.1 Strukturübersicht
: Das Feld LP-Kamera Multicolor ist deaktiviert. Aktivieren Sie die optionale LP-Kamera Multi-
color "LP PC_cam _18" durch Doppelklick, wie oben dargestellt.
