1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.8 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor Ausgabe 05/2007
30
1.8 SITEST: Konfiguration und Beleuchtungstest aller
LP-Kameras Multicolor
GEFAHR
Beachten Sie den Gefahr-Text zur Arbeit mit dem SITEST-Programm im Abschn. 1.2. 1
1.10.1 Konfiguration
: Booten Sie die Maschine und wechseln Sie in das SITEST-Programm.
: Wählen Sie "Einstellungen" -> "Maschinenkonfiguration".
: Wählen Sie: "LP-Kamera" -> "Editieren" (Button).
: Das Fenster "Editieren" wird angezeigt:
Abb. 1.10.1 Fenster "Editieren": Auswahl der LP-Kamera Multicolor
SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM
Ausgabe 05/2007 1.8 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor
31
: Markieren Sie im Konfigurationsmenü des Portals den Auswahlpunkt "Multicolor" und wählen
Sie "Übernehmen" (Button).
: Führen Sie den Beleuchtungstest der LP-Kameras Multicolor durch, wie unten, im Abschn.
1.10.2, beschrieben.
: Verlassen Sie das Menü "Maschinenkonfiguration" mit "Übernehmen".
: Fahren Sie die Maschine herunter und führen Sie den Neustart durch, damit die Konfiguration
übernommen wird.
: Wechseln Sie danach wieder in das SITEST-Programm.
: Wählen Sie in der Grundansicht den Button "Gesamtreferenzlauf".
: Führen Sie anschließend die Kalibrierung durch:
Im Zusammenhang mit der Montage, dem Wiedereinbau oder Ersatz der LP-Kameras Multi-
color müssen - nach dem Gesamtreferenzlauf - alle Bestückköpfe und die Kameras kalibriert
werden, wie in dieser Bedienungsanleitung SITEST SW V 407.xx beschrieben.
1.10.2 Beleuchtungstest
HINWEIS:
Der Beleuchtungstest ist empfehlenswert nach erfolgter Montage sowie nach Wiedereinbau oder
Ersatz der LP-Kamera(s) Multicolor. Durch jeweilige Zuschaltung des Visionbildschirms (siehe
Betriebsanleitung) kann die Funktion der jeweiligen Beleuchtungsebene und z. B. der Wechsel
von voller auf halbe Helligkeit exakt geprüft werden. 1
1
: Wählen Sie im SITEST-Programm 407.xx das ICON "Portale" und dann "Portal 1" .
1
1
1
1
1
1
1
1
1
1
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.8 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor Ausgabe 05/2007
32
1

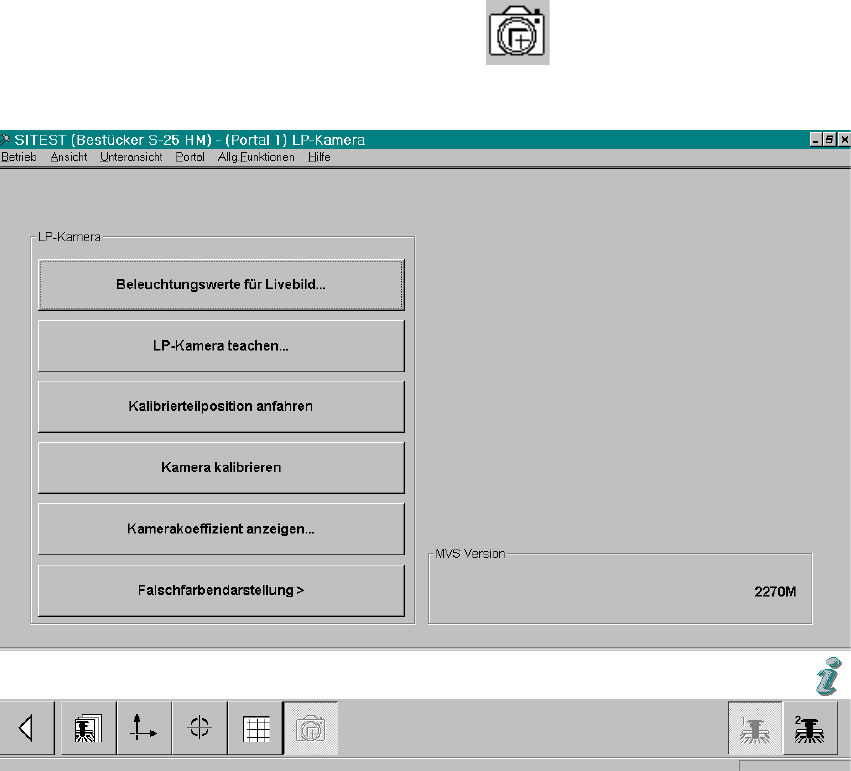

: Klicken Sie auf das ICON "LP-Kamera-Funktionen" .
Der folgende Bildschirm wird angezeigt:
Abb. 1.10.2 Menü LP-Kamera "Beleuchtungseinstellung"
