SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM Ausgabe 05/2007 1.8 SITEST: Konfiguration und Bele uchtungstest aller LP-Kameras Multicolor 33 : Klicken Sie auf den Button "Beleuchtung swerte für…
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.8 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor Ausgabe 05/2007
32
1
: Klicken Sie auf das ICON "LP-Kamera-Funktionen" .
Der folgende Bildschirm wird angezeigt:
Abb. 1.10.2 Menü LP-Kamera "Beleuchtungseinstellung"
1
1
1
1
1
1
1
1
1
1
1
SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM
Ausgabe 05/2007 1.8 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor
33
: Klicken Sie auf den Button "Beleuchtungswerte für Livebild".
Mit dieser Funktion können Sie prinzipiell testen, ob die Beleuchtung der LP-Kamera Multicolor
aktiviert wird. Die Beleuchtung der Ebene "Weiß" und "Blau" ist sichtbar, "IR" ist nicht sichtbar.
Der Bildschirm "Beleuchtungswerte für Livebild" wird angezeigt:

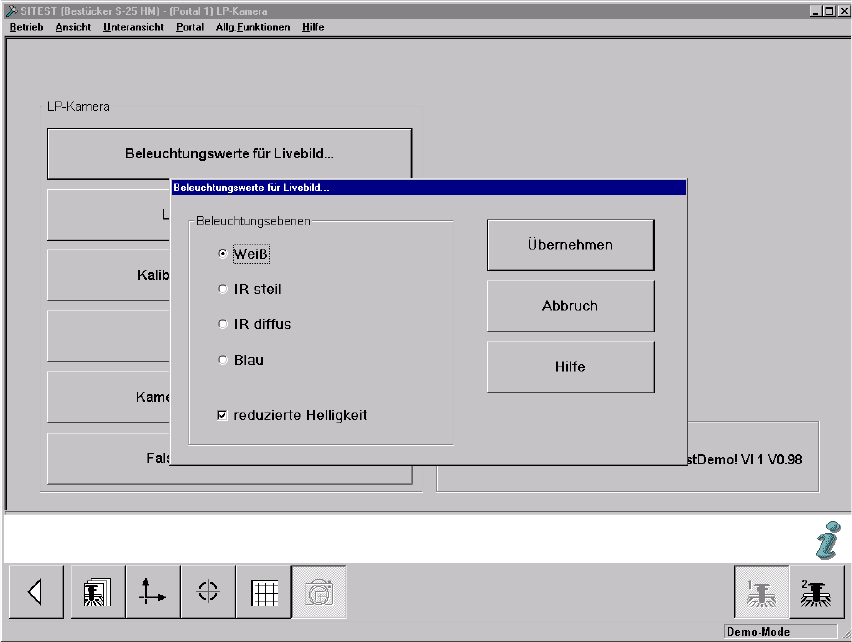

Abb. 1.10.3 Bildschirm "Beleuchtungswerte für Livebild"
: Falls die Multicolor-Kamera(s) nachgerüstet, wieder eingebaut oder ersetzt wurde(n), sind
mindestens die Beleuchtungsebenen "Weiß" und "Blau" zu testen, da deren Beleuchtung
sichtbar ist.
: Wählen Sie die Beleuchtungsebene "Weiß" durch Anklicken des Radio-Button.
: Deaktivieren Sie den Button "Reduzierte Helligkeit" und klicken Sie den Button "Übernehmen".
Somit ist zuerst die volle Beleuchtungsstärke aktiviert.
: Wechseln Sie in das Menü "LP-Kamera Teachen" -> klicken Sie den Button "LP-Kamera:
Prüfen Sie per Sichtkontrolle (bei geschlossenen Schutzhauben):
Die Beleuchtung der Kamera muß mehrfach weiß aufblitzen.
: Wählen Sie nochmals den Button "Beleuchtungswerte für Livebild".
1
1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM
1.8 SITEST: Konfiguration und Beleuchtungstest aller LP-Kameras Multicolor Ausgabe 05/2007
34
: Aktivieren Sie nun den Auswahlpunkt "Reduzierte Beleuchtung".
Die Beleuchtungsstärke wird dadurch halbiert.
: Klicken Sie noch mal den Button "Übernehmen".
: Prüfen Sie per Sichtkontrolle (bei geschlossenen Schutzhauben):
Die Beleuchtung der Kamera muß mehrfach weiß aufblitzen, jetzt aber mit geringerer Hellig-
keit.
: Führen Sie die oben beschriebene Überprüfung auch für Beleuchtungsebene "Blau" durch.
: Verlassen Sie das Menü " LP-Kamera".
: Wählen Sie im Menü "Leiterplattenfunktionen" den Button "LP-Kamera".
HINWEIS:
Wenn Sie auch die IR-Beleuchtungsebenen prüfen wollen, führen Sie den oben beschriebenen
Vorgang analog für diese Ebenen durch: Legen Sie dazu ein weißes Blatt Papier unter die Kamera
und schalten Sie zur Kontrolle jeweils auf den Vision-Bildschirm um. 1
: Testen Sie anschließend die Abschaltung der Kamerabeleuchtung bei Schutzunterbrechung,
wie im Abschn. 1.11 beschrieben.
