1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM 1.12 Einstellung der Beleuchtung Ausgabe 05/2007 36 – IR-Beleuchtung: Der Einsatz dieser Beleuchtung ist meist sinn voll für Marken, die mit Lötstop pla…

SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM

Ausgabe 05/2007 1.11 Sicherheitsprüfung: Beleuchtungsabschaltung

1.11 Sicherheitsprüfung: Beleuchtungsabschaltung

: Aktivieren Sie nacheinander nochmals - wie oben beschrieben - an jedem Portal eine sichtbare

Kamerabeleuchtung und öffnen Sie während des Aufblitzens der Beleuchtung eine Schutz-

haube oder einer Abdeckung (Ein-Ausgabe):

– Prüfen Sie: Die Beleuchtung muß dabei abgeschaltet werden. Dies erfolgt durch Unterbre-

chung der Stromversorgung des 50 V Spannungsmoduls durch das nachgerüstete Sicher-

heitsrelais.

– Im Fehlerfall überprüfen und korrigieren Sie die Verdrahtung nach den Schaltplänen

im Abschn. 1.13.

: Führen Sie diesen Vorgang jeweils bei Schlüsselschalter in Normal- und Serviceposition

durch. Der Vision-Bildschirm muß dabei DUNKEL bleiben !

: Setzen Sie die Arbeit mit der Einstellung der Beleuchtung fort.

1.12 Einstellung der Beleuchtung

: Führen Sie die Einstellung der Beleuchtung an der Station auf das aktuell zu bestückende Sub-

strat durch, wie nachfolgend beschrieben.

1.12.1 Mögliche Beleuchtungseinstellungen und Auswahlkriterien

Mit der LP-Kamera Multicolor sind folgende unterschiedliche Beleuchtungen durch entspre-

chende Einstellung (siehe Abschn. 1.12.3) möglich: 1

– Standardbeleuchtung:

Mit dieser Mischung aus weißer und IR-Beleuchtung wird ein breites Spektrum von Marken er-

kannt. Durch Auswahl spezieller Beleuchtungen kann der Kontrast der Abbildung verbessert

und somit das Spektrum der erkennbaren Marken vergrößert werden.

– Weiße Beleuchtung:

Diese wird für Standard-Leiterplatten (Marken verzinnt) eingesetzt.

– Schräglicht blau:

Damit kann bei blanken Paßmarken auf hellem Basismaterial, wie Keramik oder CEM, in den

meisten Fällen eine deutliche Verbesserung des Kontrastes erreicht werden. In einigen Fällen

können auch durch Lötstopplack überdeckte Paßmarken auf hellem Untergrund besser er-

kannt werden.

1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM SIPLACE F5 HM

1.12 Einstellung der Beleuchtung Ausgabe 05/2007

– IR-Beleuchtung:

Der Einsatz dieser Beleuchtung ist meist sinnvoll für Marken, die mit Lötstopplack abgedeckt

sind oder für Marken auf Flex-Material. Auch bei Silber-Platinmarken auf Keramik kann evtl.

eine Verbesserung der Erkennung erzielt werden, was vorab durch eine Probezentrierung /

-bestückung festgestellt werden sollte.

1.12.2 Orientierungshilfe zur Beleuchtungsauswahl

Die folgende Tabelle resultiert aus Erfahrungswerten und dient deshalb nur als Orientierungshilfe.

Da bei einigen Materialien oft sehr starke Materialschwankungen vorliegen (insbesondere bei

CEM1), muß die optimale Beleuchtung durch Test ermittelt werden. Dies erfolgt jeweils nach Aus-

wahl der Einstellung der Beleuchtung im Zuge einer Probebestückung mit Lageerkennung der

entsprechenden LPs oder Keramiksubstrate. 1

. 1

Basismaterial Markenmaterial Schräglicht

BLAU

IR-

Beleuchtung

Weiße

Beleuchtung

FR 4 Zinn x

Keramik NiAu, Cu, AgPl x

Keramik AgPt x

CEM1 blanke Cu-Marken, Zinn x

CEM1 Marken überdeckt mit

Lötstopplack

(x) x

Flex auf Aluträ-

ger

SIPLACE F5 HM 1 Montageanleitung LP-Kamera Multicolor SIPLACE F5 HM

Ausgabe 05/2007 1.12 Einstellung der Beleuchtung

1.12.3 Einstellung der Beleuchtung

Die optimale Auswahl der Beleuchtung muß mittels der Funktion "Marke Testen" für das zu be-

stückende Substrates ermittelt werden. 1

HINWEIS:

Die im Vorfeld der Beleuchtungseinstellung zu durchlaufenden Vorgänge sind im Detail im Ab-

schnitt "Marken teachen" oder "Synthetische Marke Teachen" der Betriebsanleitung, Softwarever-

sion SR 407.xx, beschrieben.

Dabei wird das aktuelle Substrat / die LP wird in das Bearbeitungsband des Transports eingefah-

ren und mechanisch zentriert / geklemmt. 1

: Wählen Sie das ICON "Beleuchtung einstellen"

: Wählen Sie im Menü Beleuchtung den Button "Beleuchtung einstellen".

Der folgende Bildschirm wird angezeigt:

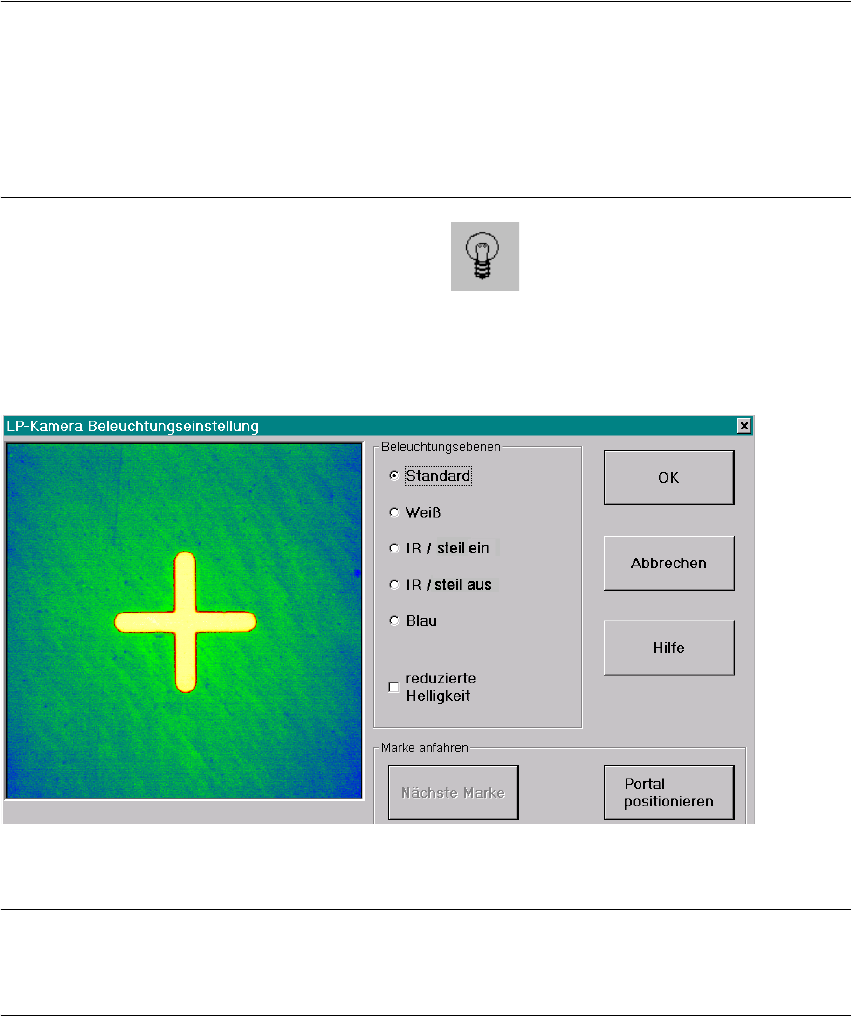

Abb. 1.12.1 Bildschirm "Beleuchtung einstellen"

HINWEIS:

Nehmen Sie den Abschn. 1.12.2 und die Tabelle im Abschn. 1.12.3 zu Hilfe, um die günstigste

Beleuchtung auszuwählen. 1

: Wählen Sie die gewünschte Beleuchtungsebene durch Aktivieren des entsprechenden Radio-

Button.
