3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.3 Wymiary i ciężar Od wersji oprogramowania SR.710.0 Wydanie 12/2016
106
3.3.4 Promienie manewrowe wózków na podzespoły w SIPLACE SX1/SX2
3

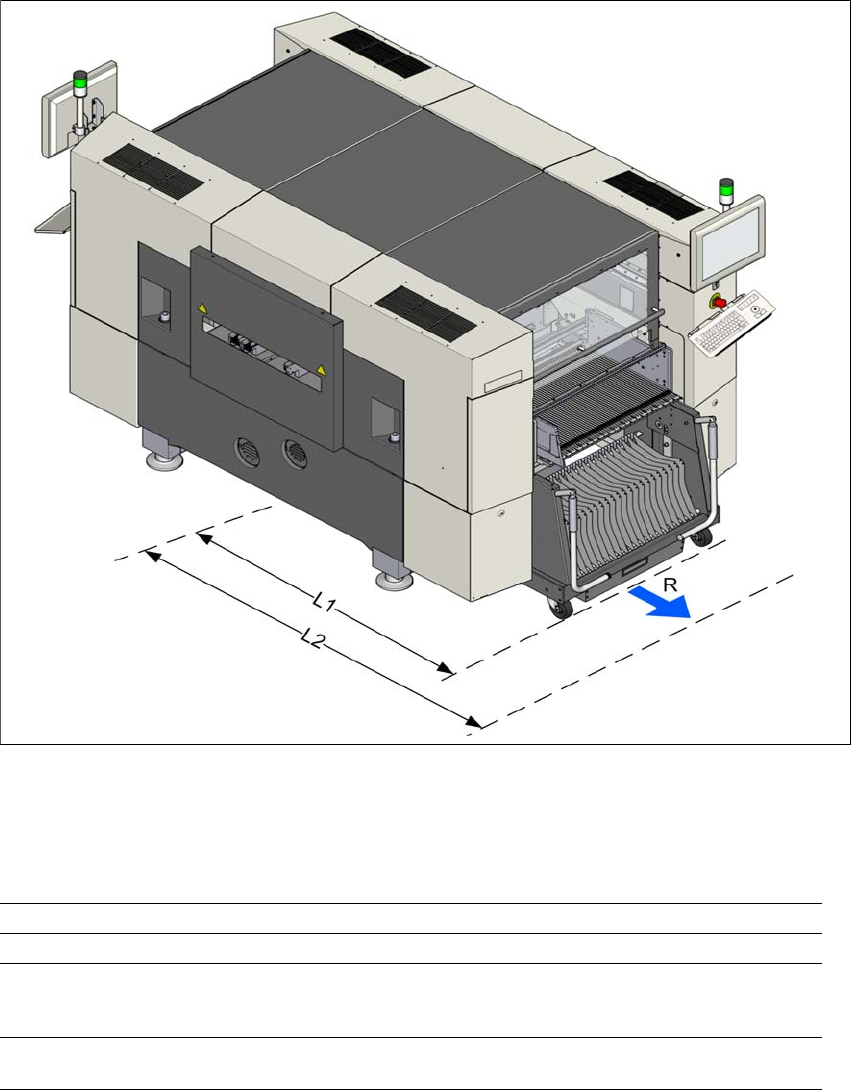

Rys. 3.3 - 3 Promienie manewrowe wózków na podzespoły w automatach SX1/SX2
Promienie manewrowe R wózka na podzespoły wynoszą w automacie SX1/SX2:
3
3
Stanowisko 1 (zewnętrzne) Stanowisko 2 (wewnętrzne)
Promień manewrowy 760mm 760mm
Odległość L1: od osi maszyny
do krawędzi zewnętrznej wózka
na podzespoły
1300mm 1175mm
Odległość L2: Środek maszyny
względem ściany
2060mm 1935mm
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.3 Wymiary i ciężar
107
3.3.5 Środek ciężkości
3.3.5.1 Środek ciężkości automatu SX1/SX2
3

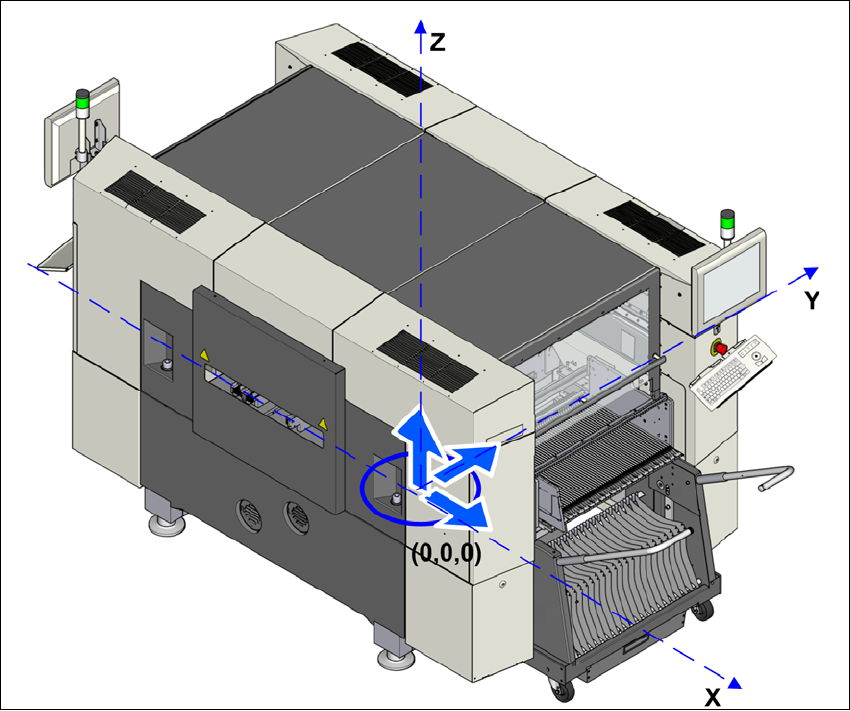

Rys. 3.3 - 4 Środek ciężkości automatu SX1/SX2 w milimetrach
Współrzędna X 0 mm
Współrzędna Y 0 mm
Współrzędna Z 738,5 mm
Te współrzędne środka ciężkości odnoszą się do automatu przy wysokości transportera płytek
drukowanych (POD) wynoszącej 900 mm.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.4 Przeglądy podzespołów Od wersji oprogramowania SR.710.0 Wydanie 12/2016
108
3.4 Przeglądy podzespołów
3.4.1 Przegląd podzespołów SIPLACE SX2
3
3

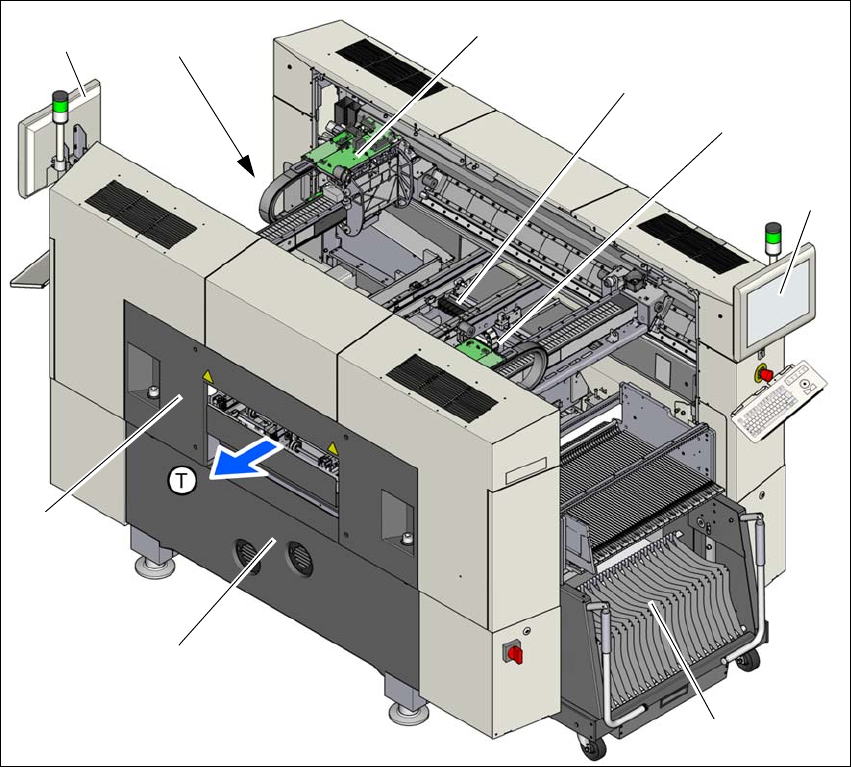

Rys. 3.4 - 1 Przegląd podzespołów automatu SX2
(1) Moduł podstawowy
(2) Moduł robota
(3) Portal 2 z głowicą uzbrajającą
(4) Układ transportu płytek drukowanych (transportery pojedyncze albo podwójne)
(5) Portal 1 z głowicą uzbrajającą
(6) Monitor z klawiaturą (2x)
(7) Wózek na podzespoły na stanowisku 1
(8) Stanowisko 2 z zespołem wciągowym, urządzeniem do odcinania pasów, kanałem prowa-
dzącym do pustych pasów
(T) Kierunek transportu płytek drukowanych
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
