Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.5 Głowica montażowa
115
3.5.2.1 Opis
Głowica SIPLACE SpeedStar (C&P20) pracuje na zasadzie Collect&Place, co oznacza, że w jed-
nym cyklu dwadzieścia podzespołów jest pobierane przez głowicę montażową. Czujnik podze-
społów sprawdza w pozycji uzbrajania/odbioru, czy podzespół został pobrany z pipety. Na drodze
do pozycji uzbrajania podzespoły są centrowane optycznie i obracane do wymaganego położenia
uzbrajania. Następnie nadmuch powietrza osadza je delikatnie i precyzyjnie na płytce drukowa-
nej.
Głowica montażowa C&P20 P pozwoliła na dalsze zwiększenie wydajności montażu. Zwarta kon-
strukcja głowicy C&P20 P umożliwia osiąganie bardzo krótkich cykli. Oś gwiazdy jest przy tym
ustawiona skośnie względem płaszczyzny płytki drukowanej. Dzięki takiej geometrii segmenty
mogą być rozmieszczane na bardzo małej przestrzeni.
Kamera podzespołów jest nadal zintegrowana w głowicy C&P20 P. Dzięki temu nie występują
dodatkowe przesuwa do zewnętrznych kamer centrujących. Poza tym każdy segment ma w
łasny
napęd DP do obracania pipety. Dzięki temu pipety nie muszą być obracane do prawidłowej pozy-
cji tylko na jednej stacji głowicy. Mogą być w każdej chwili i niezależnie od siebie obracane do po-
zycji uzbrajania.
Każdy segment posiada własną wytwornicę próżni. Dzięki temu udało się znacznie skrócić czas
przełączania między próżnią i nadmuchem. Poza tym w układzie trzymania może być wykony-
wana kontrola próżniowa każdej indywidualnej pipety.
Napęd osi Z segmentów jest wykonany w postaci silnika liniowego z liniowym układem pomiaru
położenia, dzięki czemu jest niezwykle precyzyjny. W pozycji odbioru/uzbrajania napęd osi Z
przesuwa segmenty do dołu lub do góry w osi pionowej.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.5 Głowica montażowa Od wersji oprogramowania SR.710.0 Wydanie 12/2016
116

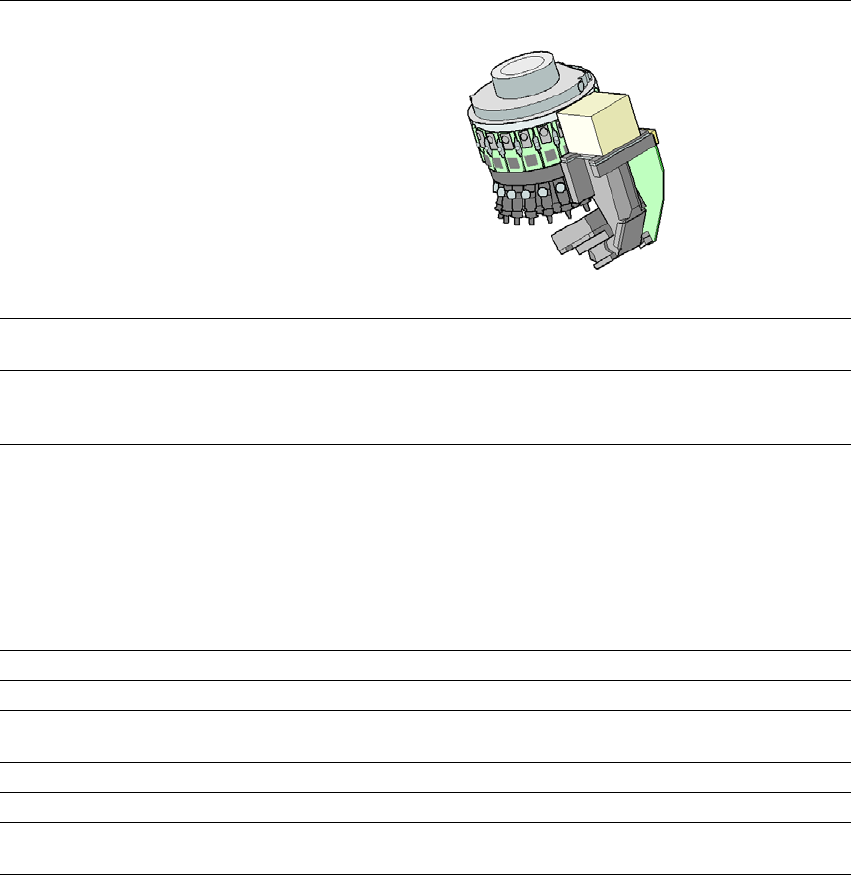

3.5.2.2 Dane techniczne SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar(C&P20 P)
Z kamerą podzespołów typu
23
Z kamerą podzespołów typu 41
Gama podzespołów
*a
*)a Pamiętaj, że możliwa do montażu gama podzespołów zależy także od geometrii, specyficznych standardów
klienta, tolerancji opakowań podzespołów i tolerancji podzespołów.
01005do 2220, Melf, SOT,
SOD
od 0201 (metryczny) do 2220,
Melf, SOT, SOD, Bare-Die, Flip-
Chip
Specyfikacje podzespołów
maks. wysokość
min. podziałka nóżek
min. szerokość nóżek
min. podziałka kulek
min. średnica kulek
min. wymiary
maks. wymiary
maks. masa
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4mm
0,08mm
0,03mm
0,10mm
0,05mm
0,12mmx0,12mm
6 mm x 6 mm
1 g
Programowalna siła osadzania 1,3 - 4,5 N 1,3 - 4,5 N
Typy pipet 40xx 40xx
Dokładność X/Y
*b
*)b Parametry dokładności zostają udokumentowane w ramach odbioru maszyny i odpowiadają warunkom wy-
nikającym z zakresu dostaw i usług SIPLACE.
± 41µm / 3
± 55µm / 4
± 41µm / 3
± 55µm / 4
Dokładność kątowa ± 0,5° / 3 ± 0,5° / 3
Płaszczyzny oświetlenia 5 5
Możliwości ustawienia poziomów
oświetlenia
256
5
256
5
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.5 Głowica montażowa
117
3.5.3 Czujnik do pojemnika zrzutowego na podzespoły
3
3.5.4 Pompa próżniowa
3.5.4.1 Zasady bezpieczeństwa obsługi pompy próżniowej
3
3.5.5 Opis
Każda głowica Collect&Place jest wyposażona we własną wytwornicę próżni, zasilającą nie-
zbędną próżnią układ trzymania i uzbrajania. Wytwornice próżni głowic uzbrajających działają na
zasadzie Venturiego. W połączeniu z pompą próżniową można znacznie zredukować zużycie
sprężonego powietrza głowicy SpeedStar (C&P20). Pompa próżniowa może zasilać do dwóch
głowic SpeedStar (C&P20). Z tego względu wolno zastosować maksymalnie jedną pompę próż-
niową. Bieżące koszty eksploatacji spadają stosownie do wysokości kosztów energii.
3
3
WSKAZÓWKA
W razie stosowania głowicy SpeedStar radzimy zainstalować opcjonalny czujnik do po-
jemnika zrzutowego do podzespołów. (Patrz też punkt 6.9
, strona 341)
OSTRZEŻENIE
Przestrzegać wskazówek bezpieczeństwa podanych w dostarczonej instrukcji ob-
sługi.
WSKAZÓWKA
Zużycie sprężonego powietrza patrz rozdział 3.2.4
, strona 102.
