Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespo ł y Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.5 G ł owica monta ż owa 123 3.5.6.4 T ryby uzbrajania g ł owicy MultiS tar Zale ż nie od klasy pod…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.5 Głowica montażowa Od wersji oprogramowania SR.710.0 Wydanie 12/2016
122
Ustalając pozycję montażową, przestrzegaj następujących zasad:
Wysokość głowicy w określonej sekcji uzbrajania musi być identyczna dla wszystkich głowic
uzbrajających.
Instaluj głowicę CPP zawsze w górnej pozycji montażowej, gdy współpracuje ona z następu-
jącymi zespołami:
– stacjonarna kamera podzespołów
– Zmieniacz Matrix Tray Changer
–TwinStar
3.5.6.3 Klasyfikacja obsługiwanego zakresu podzespołów
3
Klasa
podzespołu
Wielkość
podzespołu
Pozycja
montażowa
*a
głowicy CPP
Wysokość
podzespołu
Typ kamery
podzespołów
Mały podzespół
K_BE
03015 -
27 mm x 27 mm
górna do 8,5 mm
Kamera głowico-
wa, typ 30
dolna do 6,0 mm
Średni podze-
spół, typ
M_BE_1
< 27 x 27 mm
górna
między 8,5 i
11,5 mm
stacjonarna kame-
ra podzespołów,
typ 33
dolna niemożliwe
Średni podze-
spół, typ
M_BE_2
pomiędzy
27 mm x 27 mm
i
32 mm x 32 mm
górna 11,5 mm
dolna niemożliwe
Duży podzespół
G_BE
pomiędzy
32 mm x 32 mm
i 50 mm x 40 mm
górna do 11,5 mm stacjonarna kame-
ra podzespołów,
typ 33
dolna niemożliwe
Tab. 3.5 - 1Klasyfikacja obsługiwanego zakresu podzespołów
*)a Przestrzegać zasad wysokości pozycji montażowej, podanych w rozdziale 3.5.6.2
, strona 121.
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.5 Głowica montażowa
123
3.5.6.4 Tryby uzbrajania głowicy MultiStar
Zależnie od klasy podzespołów głowica CPP działa w różnych trybach uzbrajania. Funkcja opty-
malizacji uzbrajania wybiera tryb uzbrajania o minimalnych czasach taktu. Poniższa tabela przed-
stawia związek między klasą podzespołów i trybem uzbrajania.
Tab. 3.5 - 2 Zależności między klasą podzespołów i trybami uzbrajania
3.5.6.5 Pozycje montażowe głowicy MultiStar w automatach
Tryb uzbrajania Klasa podzespołów
Mały podzespółŚredni podzespół Duży podzespół
Tryb Collect&Place tak nie nie
Tryb mieszany tak tak nie
Rozszerzony tryb
Pick&Place
tak tak tak
Automat
montażowy
Pozycja
montażowa
*a
głowicy CPP
Maksymalna
szerokość
podzespołu
Kamera
wizualizacyjna
SIPLACE SX1/SX2 dolna 6,0mm kamera głowicowa
górna 8,5mm kamera głowicowa
tylko górna 11,5 mm
stacjonarna kamera po-
dzespołów
Tab. 3.5 - 3Pozycje montażowe głowicy CPP w automatach
*)a Przestrzegać zasad wysokości pozycji montażowej, podanych w rozdziale 3.5.6.2
, strona 121.
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.5 Głowica montażowa Od wersji oprogramowania SR.710.0 Wydanie 12/2016
124
3.5.6.6 Głowica MultiStar w trybie Collect&Place
W tym trybie głowica MultiStar przetwarza małe podzespoły.
3

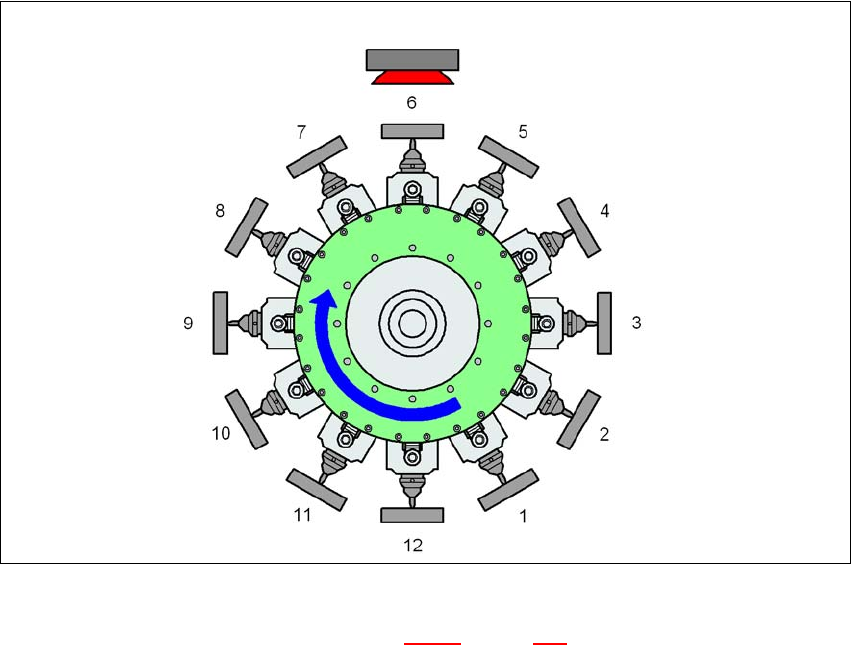

Rys. 3.5 - 7 Głowica MultiStar w trybie Collect&Place
K_BE mały podzespół (patrz tabela 3.5 - 1, strona 122)
Typ 30, kamera podzespołów typu 30
1 ... 12 kolejność pobieranych podzespołów
3
Typ 30
K_BE
