3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2

3.8 Moduły podajnikowe X dla SIPLACE SX1/SX2 Od wersji oprogramowania SR.710.0 Wydanie 12/2016

146

3.8 Moduły podajnikowe X dla SIPLACE SX1/SX2

W przypadku SIPLACE SX1/SX2 stosowane są moduły podajnikowe SIPLACE X oraz SIPLACE

SmartFeeder X. Wyszczególnione moduły podawania pasa SIPLACE są kompatybilne ze stołami

na podzespoły SIPLACE SX1/SX2. Istotnymi cechami modułów podawania pasa SIPLACE są:

wysoka precyzja pozycja odbierania, programowalność online oraz prosta obsługa przy wymianie

modułów podajnikowych podczas procesu montażu. Moduły podajnikowe są zasilane prądem

bezstykowo, przez interfejs indukcyjny. Każdy moduł podajnikowy komunikuje się ze sterowni-

kiem modułów (FCU) za pośrednictwem dwóch kanałów optoelektronicznych (światłowodów).

Oba złącza tworzą zespół EDIF (interfejs energii i danych).

3.8.1 Moduły podajnika pasa SIPLACE

3.8.1.1 Materiał pasów

Gama szerokości pasów sięga od 4 mm do 88 mm. Materia pasa to blister lub papier. Ponadto

mogą być przetwarzane pasy z trwale przyczepną folią kryjącą (folia PSA).

Za podstawę do projektowania modułów podajnika pasa przyjęto następujące normy pasów:

DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)

JIS C 0806-3 (1999)

ANSI/EIA 481-C (10/2003)

IEC 60286-3-2 3

3.8.1.2 Ręczne wyjmowanie nieodebranych kondensatorów tantalowych

Aby kondensatory tantalowe w razie błędów w pobieraniu nie spowodowały zapalenia się mate-

riału pasa podczas jego cięcia, interfejs użytkownika został rozszerzony o opcję "W razie błędu

odbioru natychmiast zatrzymaj". W tym celu opcja ta musi być uaktywniona w SIPLACE Pro. W

automacie montażowym nieodebrany podzespół jest jednokrotnie taktowany, a następnie pozo-

staje w pasie gotowy do pobrania. Ścieżka jest nieaktywna, operator zostaje poinformowany za

pomocą komunikatu o błędzie, aby zdjąć podzespół tantalowy z taśmy. Jeżeli istnieje ścieżka za-

stępcza, maszyna kontynuuje uzbrajanie. Operator ma natomiast możliwość zatrzymania auto-

matu i usunięcia podzespołu tantalowego. Jeżeli nie ma ścieżki zastępczej i nie jest możliwe

uzbrajanie innymi podzespołami, automat pozostaje zatrzymany. Także w tym miejscu operator

może wyjąć podzespół tantalowy i skwitować błąd. Po restarcie automatu przez operatora uzbra-

janie jest kontynuowane a podzespoły są pobierane ze zwolnionej ścieżki.

WSKAZÓWKA

Ta funkcja programowa jest bardzo użyteczna także przy uzbrajaniu drogimi podzespoła-

mi.

 Przestrzegać również wskazówek bezpieczeństwa dla kondensatorów na bazie

proszku metalowego (patrz rozdział 2.5.3

, strona 65).

Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły

Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.8 Moduły podajnikowe X dla SIPLACE SX1/SX2

147

3.8.1.3 Wygląd modułów podajnikowych SIPLACE X

Poniższa ilustracja pokazuje wygląd modułów podajnikowych SIPLACE X.

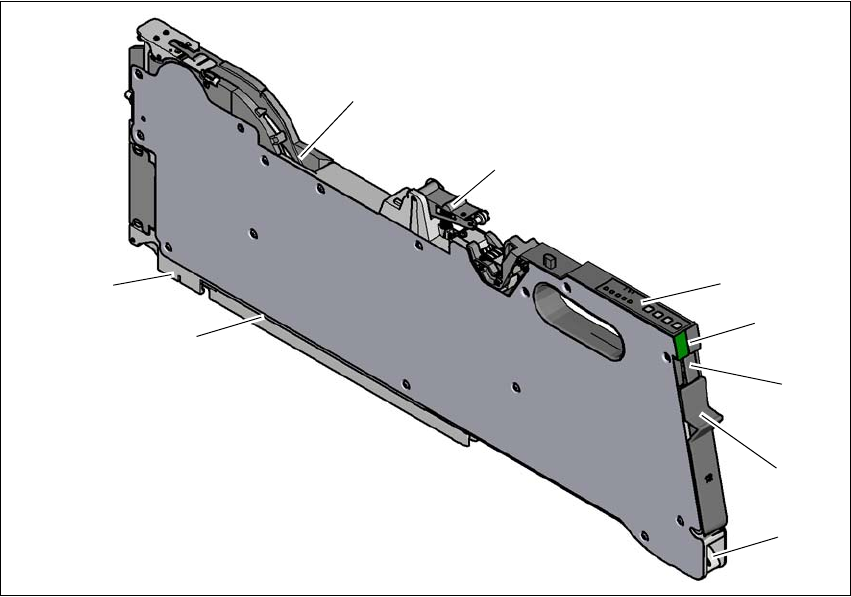

Rys. 3.8 - 1 Moduł podajnikowy SIPLACE X

(1) Otwór wlotowy do kanału prowadzącego pasa ze sprężyną pasa

(2) Klapka do pojemnika na folię kryjącą

(3) Uchwyt do wyjmowania, zatrzaśnięty

(4) Wyświetlacz stanu

(5) Pole obsługi - wyświetlacz LCD

(6) Kołyska folii

(7) Otwór wylotowy kanału pasa

(8) Przednia prowadnica ślizgowa

(9) Tylna prowadnica ślizgowa
