3.8.5.1 Opis
Za pomocą złącza zasilania i danych moduły podajnikowe X można eksploatować także poza au-
tomatem i stanowiskiem wstępnego uzbrajania. Interfejs składa się z ramki aluminiowej o profilu
Omega-Profil (poz. 7 na rys. 3.8 - 6
, strona 157) do mocowania i prowadzenia modułów podajni-
kowych. Prowadnice ślizgowe modułu podajnikowego nakłada się na profil Omega, jak w przy-
padku wózka na podzespoły X i przesuwa się do przodu, aż przedni kołek centrujący modułu
podajnikowego zagłębi się całkowicie w otworze mocującym (poz. 9 na rys. 3.8 - 6
, strona 157).
Zapadka ryglująca (poz. 8 na rys. 3.8 - 6
, strona 157) blokuje moduł podajnikowy w tym położeniu.
W celu wyjęcia modułu podajnikowego należy po prostu nacisnąć przycisk odblokowujący (poz.
1 na rys.
3.8 - 6
, strona 157). Zapadka ryglująca (poz. 8 na rys. 3.8 - 6, strona 157) zostaje naciśnięta w dół
i zwalnia moduł podajnikowy. Rozkładane nóżki (poz. 6 na rys. 3.8 - 6
, strona 157) stabilizują po-
łożenie interfejsu zasilania i danych, zwłaszcza przy szerokich modułach podajnikowych.
Obudowa układu elektronicznego (poz. 5 na rys. 3.8 - 6
, strona 157) mieści elektroniczny układ
sterowniczy interfejsu zasilania i danych. Pole obsługi (poz. 2 na rys. 3.8 - 6
, strona 157) składa
się z przycisku start i stop oraz dwóch diod LED dla wskazań stanu. Komunikacja z PC odbywa
się przez przewód danych (poz. 3 na rys. 3.8 - 6
, strona 157). Przewód zasilania prądowego (poz.
4 na rys. 3.8 - 6
, strona 157) jest podłączany do dostarczonego przyłącza prądowego.
3.8.5.2 Zastosowanie
Złącze zasilania i danych służy do sprawdzania, utrzymania i napraw modułów podajnikowych X.
Ponadto może być wykorzystane do wstępnego uzbrajania w produkcji płytek drukowanych. In-
terfejs zasilania i danych jest mocowany w tym celu na płytce podstawy (poz. 10 na rys. 3.8 - 8
,
strona 159
). Na płytce podstawy mocowany jest również uchwyt rolek taśmy (poz. 11 na rys. 3.8
- 8, strona 159). Przy włożonym pasie do podzespołów można sprawdzić lub na nowo zdefiniować
skok, pozycję odbioru i prędkość transportu. Szczegółowa instrukcja obsługi opisuje sposób ob-
sługiwania złącza i serwisowania go.
3.8.5.3 Zakres dostawy
– Single Slot EDIF
– Zasilacz sieciowy, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
–Płyta podstawy z ramieniem rolek taśmy
– Instrukcja obsługi
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.9 Wózek na podzespoły SIPLACE SX1/SX2
161
3.9 Wózek na podzespoły SIPLACE SX1/SX2
Nr kat. 00519922-xx Wózek na podzespoły SIPLACE SX1/SX2 z 60 ścieżkami
Nr kat. 00519722-xx Wózek na podzespoły SIPLACE SX1/SX2 z 30 ścieżkami
W automatach SIPLACE SX1/SX2 mogą zostać zadokowane dwa wózki na podzespoły SIPLACE
SX1/SX2, z każdorazowo 60 ścieżkami. Jeżeli na jednym ze stanowisk jest ustawiony WPC5/
WPC6, wówczas na pozostałym stanowisku jest do dyspozycji wózek na podzespoły z 30 ścież-
kami.
3

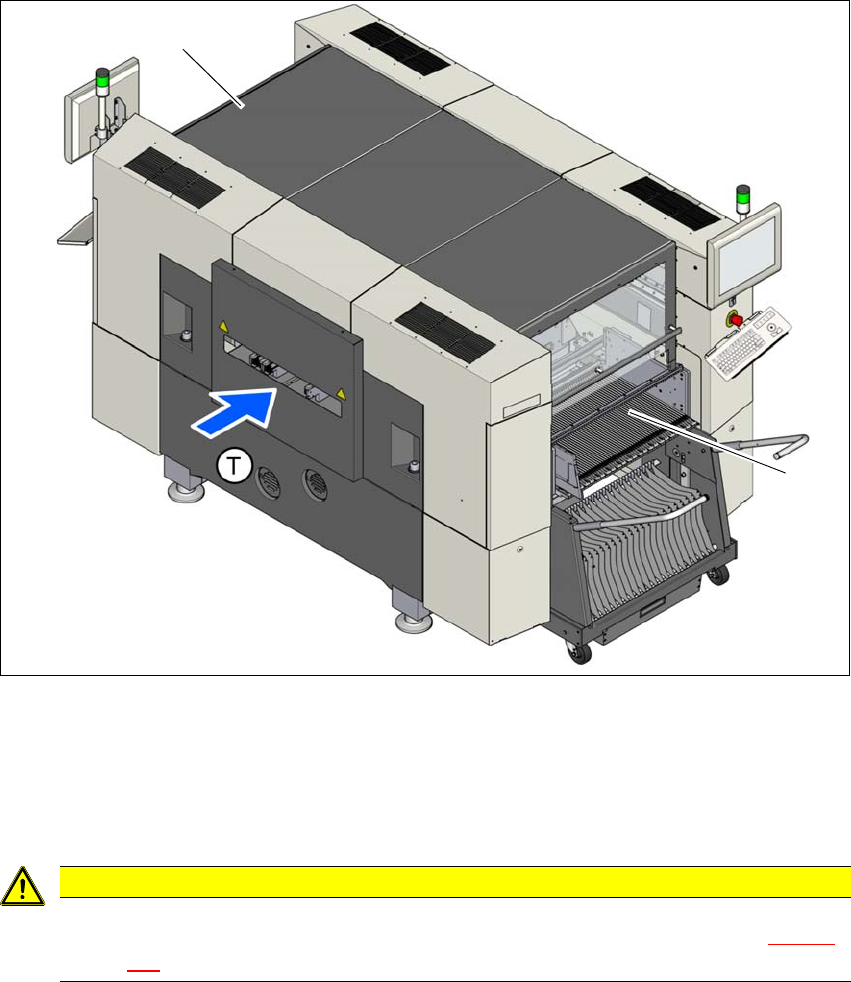

Rys. 3.9 - 1 Stanowiska wózków na podzespoły, SIPLACE SX1/SX2
(1) Stanowisko 1
(2) Stanowisko 2
(T) Kierunek transportu płytek drukowanych
3
OSTROŻNIE
Wózki na podzespoły SIPLACE SX1/SX2 mogą być dokowane tylko na tych stanowi-
skach, na których zainstalowany jest zespół wciągowy SIPLACE SX1/SX2 (rys. 5.15 - 4
,
strona 274
).
(2)
(1)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.9 Wózek na podzespoły SIPLACE SX1/SX2 Od wersji oprogramowania SR.710.0 Wydanie 12/2016
162
3.9.1 Budowa
Wózki na podzespoły to samodzielne moduły, które na zewnętrznym stanowisku uzbrajania
można uzbroić w moduły podajnikowe. Dlatego zmiana wózka na podzespoły wymaga krótkiej
przerwy w procesie produkcji.
Wózek na podzespoły składa się głównie z podwozia, stołu na podzespoły do zamocowania mo-
dułów podajnikowych, pojemnika na rolki pasów i pojemnika na pasy odpadowe. Do dyspozycji
są dwa różne wózki na podzespoły. Jeden z nich to wózek na podzespoły ze stołem na podze-
społy z 60 ścieżkami, a drugi to wózek ze stołem z 30 ścieżkami. Wózek na podzespoły z 30 ścież-
kami musi być ustawiony obok WPC5/WPC6.
3

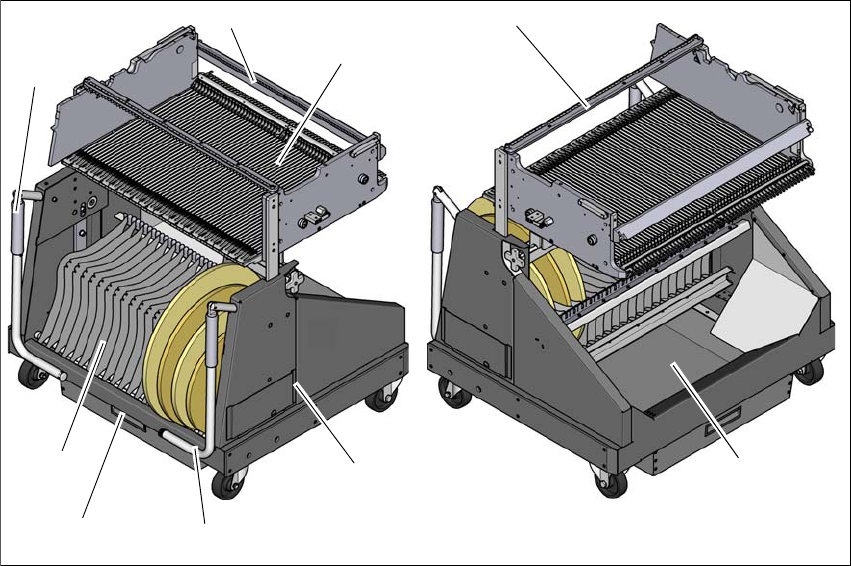

Rys. 3.9 - 2 Wózek na podzespoły SIPLACE SX1/SX2 z 60 ścieżkami, widok z przodu i z tyłu
(1) Podwozie
(2) Stół na podzespoły
(3) Pojemnik na taśmę
(4) Pojemnik na taśmę odpadową
(5) Uchwyt
(6) Zabezpieczenie przed włożeniem rąk
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
