3 Dane techniczne i zespo ł y Instrukcja eksploatacji SIPLACE SX1/SX2 3.9 Wózek na podzespo ł y SIPLACE SX1/SX2 Od wersji oprogramow ania SR.710.0 Wydanie 12/2016 170 3.9.8 Pojemnik na ta ś m ę 3.9.8.1 Opis W pojemniku n…
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.9 Wózek na podzespoły SIPLACE SX1/SX2
169
3.9.7 Uchwyt dodatkowych rolek pasa dla stołu na podzespoły
3
Rys. 3.9 - 7 Uchwyt dodatkowej rolki taśmy
(1) Uchwyt dodatkowej rolki pasa, nr artykułu 03075622-xx
(2) Zespół do zamocowania uchwytu
Moduły podajnikowe serii X mogą bez problemu przetwarzać pasy, jeżeli przesunięcie boczne
między modułem podajnikowym i rolką pasa nie przekracza 60 mm. Jeżeli z powodu wymaga-
nego wyposażenia nie można dotrzymać maksymalnego dopuszczalnego przesunięcia, radzimy
zastosować uchwyt do dodatkowej rolki pasa (poz. 1). Wetknij po prostu ten uchwyt w zespół do
zamocowania (poz. 2) i wsuwaj go aż przesunięcie będzie mniejsze od maksymalnego dopusz-
czalnego, wynoszącego 60 mm. Wózek na podzespoły ma razem 5 zespołów do zamocowania.
W każdym uchwycie rolek pasa mogą znajdować się 2 rolki, dzięki czemu można umieścić nad
pojemnikiem na pasy maks. dziesięć rolek pasa 19" (483 mm).
maks. 60 mm
(1)
(2)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE SX1/SX2
3.9 Wózek na podzespoły SIPLACE SX1/SX2 Od wersji oprogramowania SR.710.0 Wydanie 12/2016
170
3.9.8 Pojemnik na taśmę
3.9.8.1 Opis
W pojemniku na pasy mogą znajdować się rolki pasów o średnicy maks.19" (483 mm). Montaż
przegródek blaszanych jest opisany w rozdziale 5.9.5
strona 249.
3
Rys. 3.9 - 8 Wózek na podzespoły SIPLACE SX1/SX2, z pojemnikiem na pasy
(1) Kontener na pasy z przegródkami blaszanymi
(2) Pojemnik na taśmę odpadową
(1)
(2)
Instrukcja eksploatacji SIPLACE SX1/SX2 3 Dane techniczne i zespoły
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 3.9 Wózek na podzespoły SIPLACE SX1/SX2
171
3.9.8.2 Maksymalna średnica rolki pasa w zależności od wysokości transportera płytek
drukowanych
3
3
3.9.9 Ześlizg do odpadów pasa
3

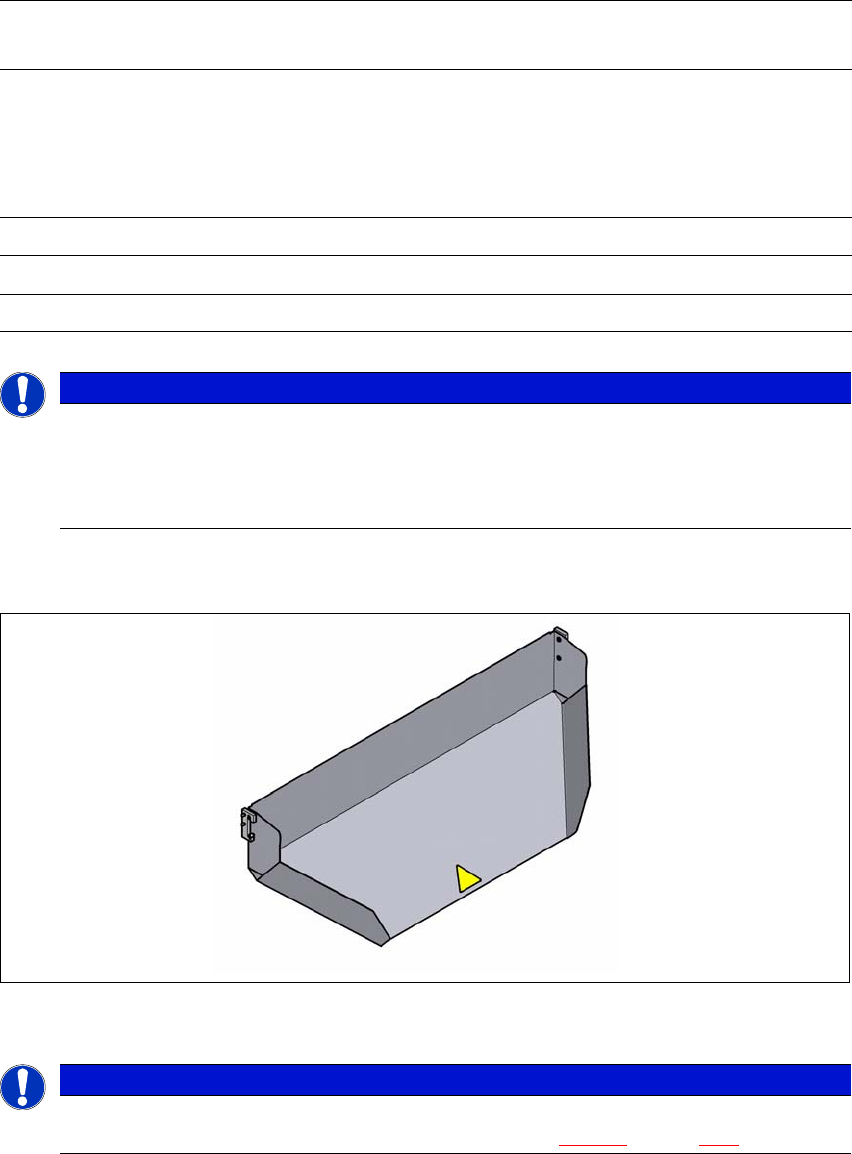

Rys. 3.9 - 9 Ześlizg do odpadów pasa do wciągu wózka na podzespoły
3
Bez uchwytu do
dodatkowej rolki pasa
Z uchwytem do dodatkowej rolki pasa
Wysokość
transportera płytek
drukowanych
wózka na
podzespoły
Średnica rolki pasa Średnica rolki pasa
bez osi wtykanej z osią wtykaną
900mm 19" 17" 15"
930mm 19" 19" 17"
950mm 19" 19" 19"
WSKAZÓWKA
Zastosowanie osi wtykanych
W wózku na podzespoły SIPLACE SX1/SX2 z reguły nie są potrzebne osie wtykowe.
Zastosuj osie wtykowe, jeżeli komunikat o błędzie "Przekroczony limit czasu" na mo-
dule podajnikowym X częściej występuje.
WSKAZÓWKA
Ślizg do odpadów taśmy dla SIPLACE SX1/SX2 można zainstalować tylko na wciągu
wózka na podzespoły dla SIPLACE SX1/SX2 (zob. rys. 5.15 - 4
, strona 274).
