5 Zadania przy maszynie Instrukcj a eksploatacji SIPLACE SX1/SX2 5.6 Informacje alarmowe i pomoc online O d wersji oprogramowania SR.710.0 Wydanie 12/2016 234 5.6 Informacje alarmowe i pomoc online Je ż eli w trakcie pra…
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.5 Interfejs użytkownika
233
5.5.6 Obsługa zorientowana na zastosowanie dzięki oznaczeniom kolorowym
Na interfejsie użytkownika symbole, przyciski graficzne i widoki mogą być barwnie wyróżnione.
Różne barwy umożliwiają szybkie zorientowanie się, kiedy np. konieczna jest akcja operatora lub
wyświetlane są ostrzeżenia.
W oprogramowaniu stacji stosowane są następujące wyróżnienia barwne:
5
Kolor Stan Znaczenie
Czerwony Alarm Konieczna ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Pomarańczo-
wy
Ostrzeżenie Wyświetlana jest wskazówka dla operatora.
Nie jest jednak konieczna bezpośrednia ingerencja operatora.
Tylko w widoku Moduł podajnikowy, podzespoły i pipety".
Zielony W obróbce Symbol lub przycisk graficzny ma kontrolę nad maszyną i stan
jest prawidłowy.
Tylko w widokach "Produkcja", "Moduł podajnikowy, podze-
społy i pipety", "Płytka drukowana", "Kontrola czujników i
funkcji" oraz "Serwis".
Zielony miga-
jący
Oczekiwanie na
POD
Zastępuje stan "Busy" jeżeli maszyna znajduje się w trybie
produkcji, ale nie produkuje, ponieważ nie ma płytki drukowa-
nej.
Włóż płytkę drukowaną.
Tylko w widoku "Produkcja".
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.6 Informacje alarmowe i pomoc online Od wersji oprogramowania SR.710.0 Wydanie 12/2016
234
5.6 Informacje alarmowe i pomoc online
Jeżeli w trakcie pracy w automacie montażowym występują alarmy, komunikat alarmowy w polu
stanu interfejsu użytkownika jest wyświetlany w kolorze czerwonym. Symbol Informacja alar-
mowa jest aktywny.
Wyróżniony czerwonym kolorem przycisk graficzny na pasku symboli sygnalizuje, że konieczna
jest ingerencja operatora.
5

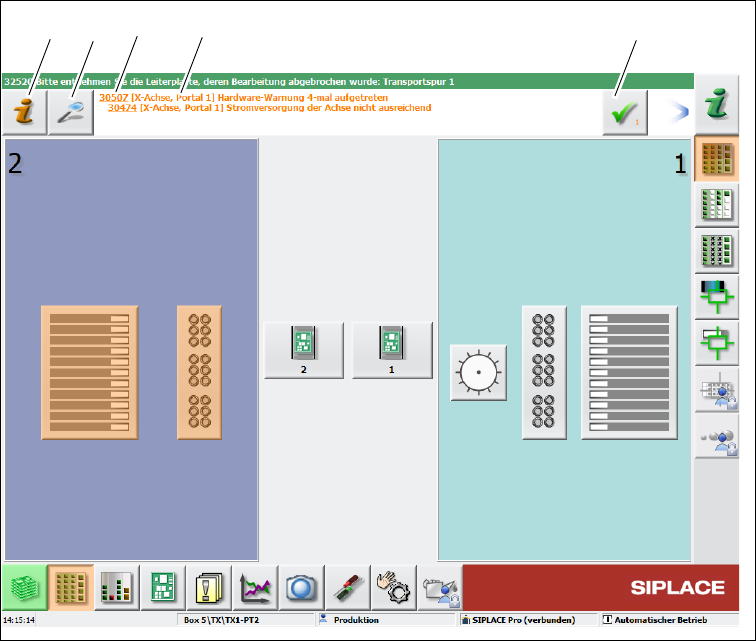

Rys. 5.6 - 1 Widok z komunikatem alarmowym (przykład)
Legenda do rys. 5.6 - 1
(1) Symbol "Informacja o alarmie": do wywoływania pomocy przy aktualnym alarmie
(2) Symbol "Szczegóły": do wywoływania szczegółowych informacji (np. źródło błędu, czas
wystąpienia)
(3) Numer alarmu
(4) Komunikat alarmowy: Krótka informacja o alarmie
(5) Symbol "Potwierdzanie alarmu": do kasowania wskazań alarmu
(1)
(2) (3)
(4)
(5)
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.6 Informacje alarmowe i pomoc online
235
5.6.1 Wyświetlanie informacji o aktualnym alarmie

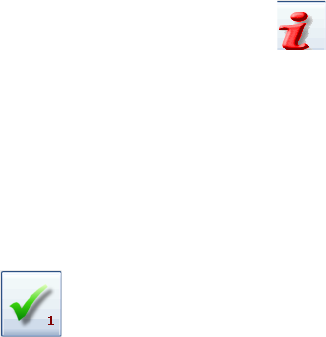

Aby wyświetlić informacje o aktualnym alarmie, kliknij symbol , aby uruchomić system Po-
mocy dla komputera stacyjnego. Otworzy się główne okno systemu Pomocy z informacjami
alarmowymi. Informacje te odnoszą się do aktualnie wyświetlonego alarmu, z którego została uru-
chomiona Pomoc.
Gdy alarm zostanie usunięty a jego usunięcie automatycznie wykryte przez maszynę, alarm zo-
stanie automatycznie skasowany w polu stanu.
Jeżeli usunięcie alarmu nie zostanie automatycznie wykryte, alarm można skasować ręcznie z
pola stanu.
W tym celu kliknij na symbol Komunikat alarmowy zniknie z pola stanu.
