Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.7 Lampy sygnalizacyjne z sygnałem akustycznym
239
5.7.1.2 Lampa sygnalizacyjna trójkolorowa (opcja)

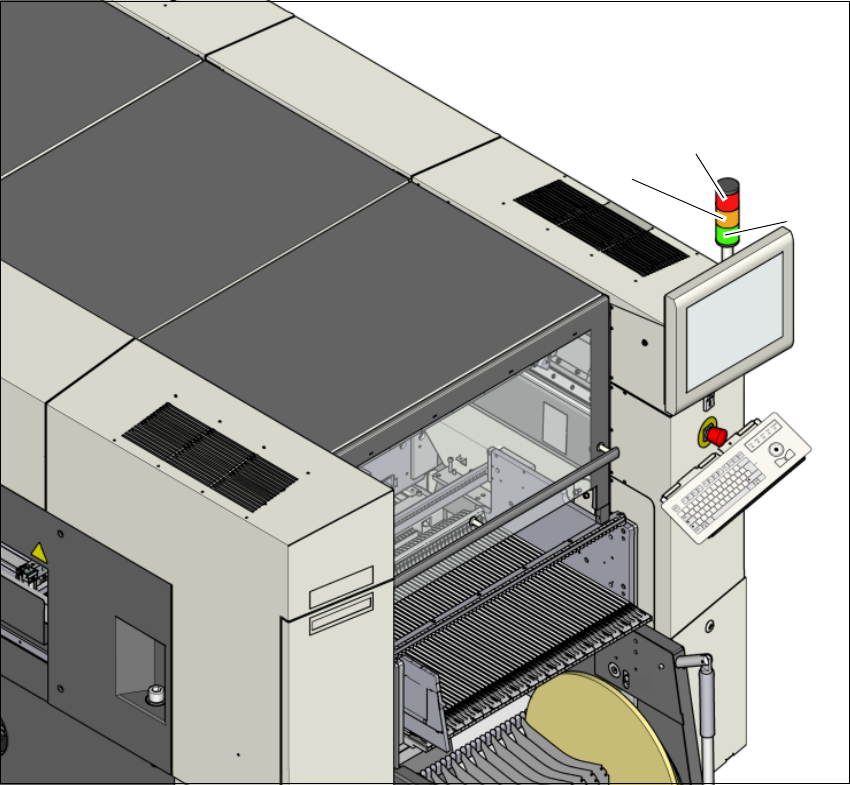

Rys. 5.7 - 2 Lampki sygnalizacyjne stanów pracy
L1 Lampka sygnalizacyjna czerwona
L2 Lampka sygnalizacyjna żółta
L3 Lampka sygnalizacyjna zielona
(L2)
(L1)
(L3)
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.7 Lampy sygnalizacyjne z sygnałem akustycznym Od wersji oprogramowania SR.710.0 Wydanie 12/2016
240
5.7.2 Wskazania stanu i ich znaczenie
5
Znaczenie Strona maszyny Stan -
dwukolorowa
(biała/zielona)
Stan - trójkolorowa
(czerwona/żółta/
zielona)
Tryb pracy automatycznej jest
aktywny, mimo to automat nie
produkuje.
obie strony biała: wył.
zielona: 700-700
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: wył.
zielona: Miga
Sygnalizator dźwię-
kowy: wył.
Produkcja w toku. obie strony biała: wył.
zielona: wł.
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: wył.
zielona: wł.
Sygnalizator dźwię-
kowy: wył.
Automat oczekuje na załadu-
nek płytki drukowanej.
obie strony nieskonfigurowany czerwona: wył.
żółta: wył.
zielona:
500 - 500
Sygnalizator dźwię-
kowy: wył.
Automat przeprowadza cykl re-
ferencyjny.
obie strony nieskonfigurowany czerwona: wył.
żółta: wył.
zielona: Miga
Sygnalizator dźwię-
kowy: wył.
Automat został zatrzymany
przyciskiem Stop; kontynuacja
produkcji wymaga naciśnięcia
przycisku Start.
obie strony nieskonfigurowany czerwona: wył.
żółta: wył.
zielona: Miga
Sygnalizator dźwię-
kowy: wył.
Na przenośniku wprowadzają-
cym nie można odczytywać
kodu kreskowego płytek druko-
wanych. Operator musi ręcznie
wkładać płytkę drukowaną.
dana strona nieskonfigurowany czerwona: wył.
żółta: Miga
zielona: wył.
Sygnalizator dźwię-
kowy: wył.
Automat przygotowuje produk-
cję (sprawdzanie stanu pipet,
rozpoznawanie modułów po-
dajnikowych).
obie strony biała: wył.
zielona: wł.
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: wył.
zielona: wł.
Sygnalizator dźwię-
kowy: wył.
Konieczna manipulacja znacz-
nikami przez operatora.
obie strony biała: wył.
zielona: 100 - 100
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: wł.
zielona: wył.
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.7 Lampy sygnalizacyjne z sygnałem akustycznym
241
Automat oczekuje na partię wy-
robów albo oczekuje na przy-
gotowanie maszyny, po otrzy-
maniu partii wyrobów.
obie strony biała: wył.
zielona: 100 - 100
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: wył.
zielona: Miga
Sygnalizator dźwię-
kowy: wył.
Stosowane jest alternatywne
położenie odbioru.
dana strona biała: 100 -100
zielona: wył.
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: wł.
zielona: wł.
Sygnalizator dźwię-
kowy: wył.
Płytka drukowana musi zostać
pobrana z transportera odbior-
czego (np. w celu przeprowa-
dzenia przeglądu).
dana strona biała: 500 -500
zielona: 700 -700
Sygnalizator dźwię-
kowy: wł.
czerwona: wył.
żółta: wył.
zielona: Miga
Sygnalizator dźwię-
kowy: wł.
Transporter płytek drukowa-
nych zakleszcza się (następna
maszyna oczekuje na płytki
drukowane).
dana strona nieskonfigurowany czerwona: wył.
żółta: wył.
zielona: Miga
Sygnalizator dźwię-
kowy: wył.
Zdezaktywowana jest więcej
niż jedna pozycja odbioru z tym
samym podzespołem, jednak
większa liczba pozycji odbioru
jest zbędna do zastosowania.
dana strona biała: 500 -500
zielona: wył.
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: wł.
zielona: wł.
Sygnalizator dź
wię-
kowy: wył.
Konieczna jest weryfikacja
uzbrojenia przynajmniej dla
jednej pozycji odbioru.
dana strona biała: 500 -500
zielona: wył.
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: Miga
zielona: wył.
Sygnalizator dźwię-
kowy: wył.
Wyposażenie w pipety jest nie-
kompletne.
dana strona biała: 500 -500
zielona: wył.
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: wł.
zielona: wł.
Sygnalizator dźwię-
kowy: wył.
Ostatnia, dostępna pozycja od-
bioru jest używana albo brak
jest jakiejkolwiek pozycji odbio-
ru dla tego podzespołu. Auto-
mat produkuje dalej tak długo,
jak długo można uzbrajać
inny-
mi podzespołami.
dana strona biała: 100 -200
zielona: wył.
Sygnalizator dźwię-
kowy: wył.
czerwona: wył.
żółta: wł.
zielona: wł.
Sygnalizator dźwię-
kowy: wył.
Znaczenie Strona maszyny Stan -
dwukolorowa
(biała/zielona)
Stan - trójkolorowa
(czerwona/żółta/
zielona)
