5 Zadania przy maszynie Instrukcj a eksploatacji SIPLACE SX1/SX2 5.10 Uzbrajanie modu ł ów podajnikowych Od wersji opr ogramowania SR.710.0 Wydanie 12/2016 252 W stanie gotowym do pracy ś wiec ą si ę wskazania staniu (po…
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.10 Uzbrajanie modułów podajnikowych
251
5.10 Uzbrajanie modułów podajnikowych
5.10.1 Wskazówki dotyczące obsługi modułów podajnikowych
Moduły podajnikowe to urządzenia precyzyjne. Dlatego z modułami podajnikowymi należy obcho-
dzić się delikatnie.
Unikaj uderzania modułów podajnikowych o przeszkody.
Uważaj, aby moduły podajnikowe nie upadały.
Do konserwacji używaj tylko odpowiednich narzędzi.
5.10.2 Zdejmowanie modułów podajnikowych X ze stołu na podzespoły
5

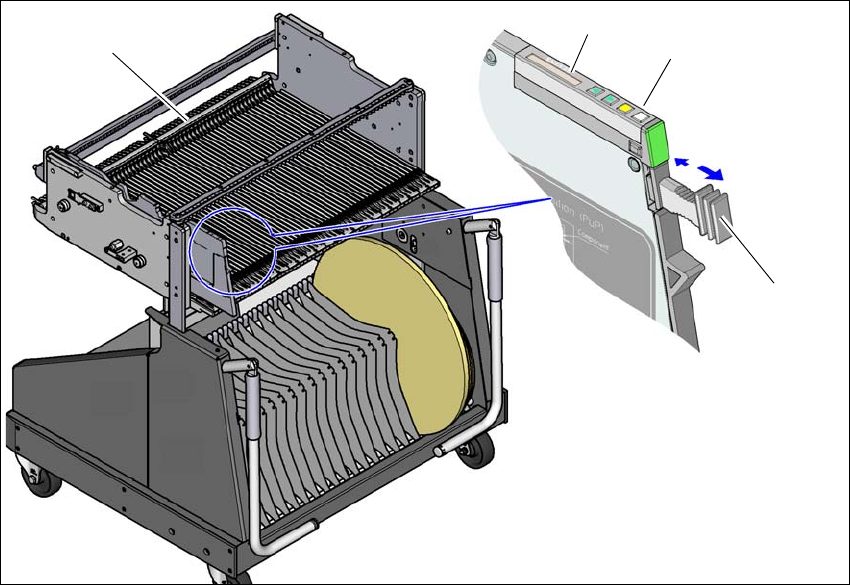

Rys. 5.10 - 1 Zdejmowanie modułów podajnikowych X ze stołu na podzespoły
(1) Uchwyt do wyjmowania
(2) Wyświetlacz stanu
(3) Wyświetlacz LCD
(4) Zapadka do ryglowania modułów podajnikowych X
(1)
(2)
(3)
(4)
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania SR.710.0 Wydanie 12/2016
252
W stanie gotowym do pracy świecą się wskazania staniu (poz. 2 na rys. 5.10 - 1, strona 251) zie-
lone, gdy moduł podajnikowy X znajduje się aktualnie w uzbrajaniu. Jeżeli moduł podajnikowy nie
jest zawarty w aktualnym wyposażeniu, wskaźnik stanu pozostaje ciemny.
Moduł podajnikowy X jest zaryglowany zapadką w stole na podzespoły i nie może być wycią-
gnięty. Aby zdjąć moduły podajnikowe ze stołu na podzespoły, należy wykonać następujące czyn-
ności:
Nacisnąć uchwyt pobierania (poz. 1 na rys. 5.10 - 1, strona 251). Uchwyt do wyjmowania
wyskoczy i wskaźnik stanu zgaśnie.
Odczekać około 1 s, aż blokada (poz. 4 na rys. 5.10 - 1, strona 251) zwolni moduł podaj-
nikowy.
Wyciągnij moduł podajnikowy za uchwyt do wyjmowania ze stołu na podzespoły. Jeżeli
przerwa potrwa dłużej niż 5 sekund, moduł podajnikowy zostanie z powrotem zaryglo-
wany. Wskazania stanu świecą się na czerwono i na wskazaniach LCD (poz. 3 na rys.
5.10 - 1
, strona 251) ukazuje się komunikat "Handle --->>".
Zatrzaśnij ponownie uchwyt do wyjmowania. Jeżeli moduł podajnikowy X jest zawarty w
aktualnym wyposażeniu, wskaźnik stanu zaświeci w kolorze zielonym a na wyświetlaczu
LCD będą znów wyświetlane numer ścieżki i skok.
Nacisnąć ponownie uchwyt pobierania (poz. 1 na rys. 5.10 - 1, strona 251) i ściągnąć
moduł podajnikowy ze stołu na podzespoły.
5.10.3 Wkładanie modułów podajnikowych X
5.10.3.1 Kontrola modułu podajnikowego X przed zastosowaniem
Przed założeniem modułu podajnikowego do stołu na podzespoły sprawdź, czy są spełnione na-
stępujące warunki:
Moduł podajnikowy musi być w nienagannym stanie.
Sprawdzić przez lekkie dotknięcie, czy kołyska folii kryjącej (poz. 2 na rys. 5.10 - 2, strona
254
) nie zakleszcza się.
Sprawdzić, czy w obszarze okienka odbiorczego (poz. 3 na rys. 5.10 - 2, strona 254) nie wy-
stępują luźne podzespoły.
5
Naciśnij nieco do przodu dźwignię (poz. 4 na rys. 5.10 - 2, strona 254) do otwierania okienka
odbiorczego (poz. 3 na rys. 5.10 - 2
, strona 254). Okienko odbiorcze zostanie przy tym nieco
uniesione.
WSKAZÓWKA
Przed wysypaniem podzespołów z modułu podajnikowego należy opróżnić półkę na
podzespoły odpadowe (poz. 5 na rys.5.10 - 2
, strona 254).
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.10 Uzbrajanie modułów podajnikowych
253
5
Zamknij okienko odbiorcze (poz. 3 na rys. 5.10 - 2), przez cofnięcie dźwigni (poz. 4 na
rys. 5.10 - 2
).
Usuń luźne podzespoły ze stołu na podzespoły za pomocą pędzla lub odkurzacza z od-
powiednią dyszą.
5
Jeżeli uchwyt do wyjmowania (poz. 1) nadal wystaje, zatrzaśnij go.
WSKAZÓWKA
Naprężona folia kryjąca transportuje przy założonym pasie dalej pas i odsłania podzespo-
ły.
Nie naciskaj dźwigni, jeżeli założony jest pas.
WSKAZÓWKA
Jeżeli pas jest już założony, przytnij go równo z przednią krawędzią modułu podajni-
kowego.
