5 Zadania przy maszynie Instrukcj a eksploatacji SIPLACE SX1/SX2 5.15 Dokowanie i od łą czanie wózka na podzespo ł y Od wersji oprogramowania SR.710.0 Wydanie 12/2016 272 5.15.2 Od łą czanie wózka na podzespo ł y Wybie…
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.15 Dokowanie i odłączanie wózka na podzespoły
271
5.15 Dokowanie i odłączanie wózka na podzespoły
5.15.1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podze-
społy
5
5
Rys. 5.15 - 1 Zasady bezpieczeństwa przy dokowaniu i odłączaniu wózków na podzespoły
Zadokowanie wózka na podzespoły jest możliwe tylko przy zamkniętych kołpakach ochronnych.
OSTRZEŻENIE
Niebezpieczeństwo zmiażdżenia!
Przy dokowaniu i odłączaniu wózka na podzespoły istnieje niebezpieczeństwo
zmiażdżenia.
Zawsze przystawiać i odstawiać sam wózek na podzespoły.
5 Zadania przy maszynie Instrukcja eksploatacji SIPLACE SX1/SX2
5.15 Dokowanie i odłączanie wózka na podzespoły Od wersji oprogramowania SR.710.0 Wydanie 12/2016
272
5.15.2 Odłączanie wózka na podzespoły
Wybierz na widoku podstawowym ikonę Moduł podajnikowy... oraz ikonę
Stanowiska.
5

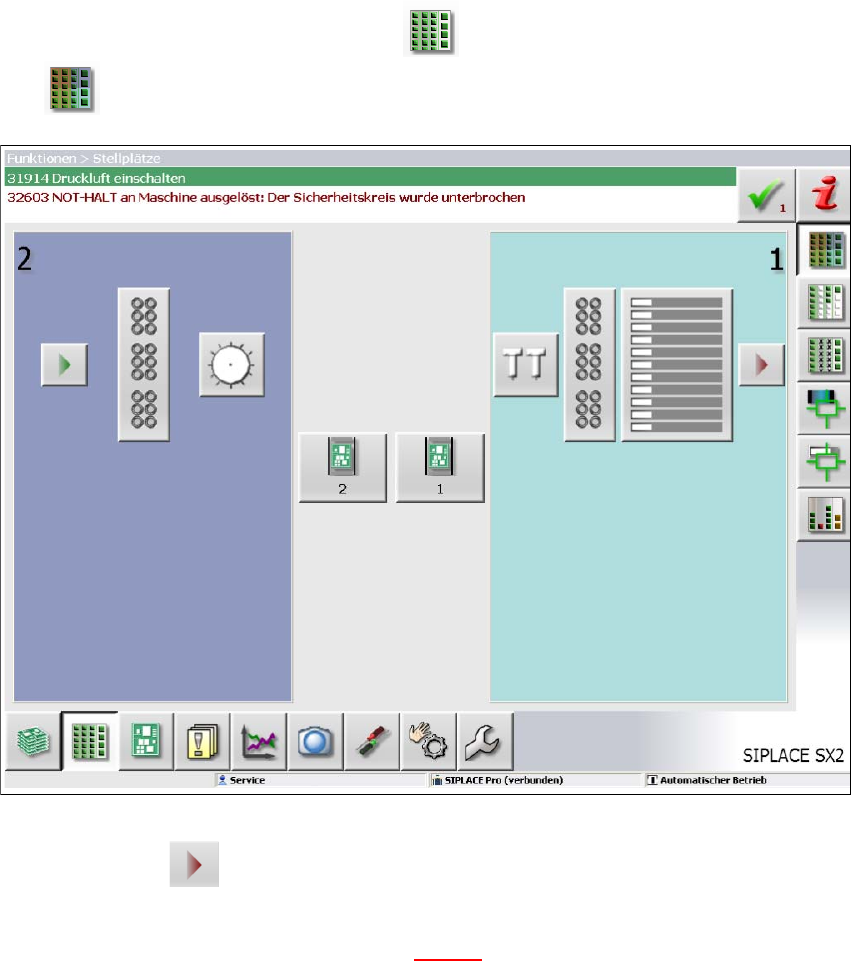

Rys. 5.15 - 2 Stanowiska SR GUI
5
Kliknąć ikonę do odblokowania na danym stanowisku i odczekać tak długo, aż blo-
kada otworzy się. Dalsze informacje w pomocy online oprogramowania stanowiska.
Obróć oba uchwyty w górę (poz. 1 na rys. 5.15 - 3).
Instrukcja eksploatacji SIPLACE SX1/SX2 5 Zadania przy maszynie
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 5.15 Dokowanie i odłączanie wózka na podzespoły
273
5

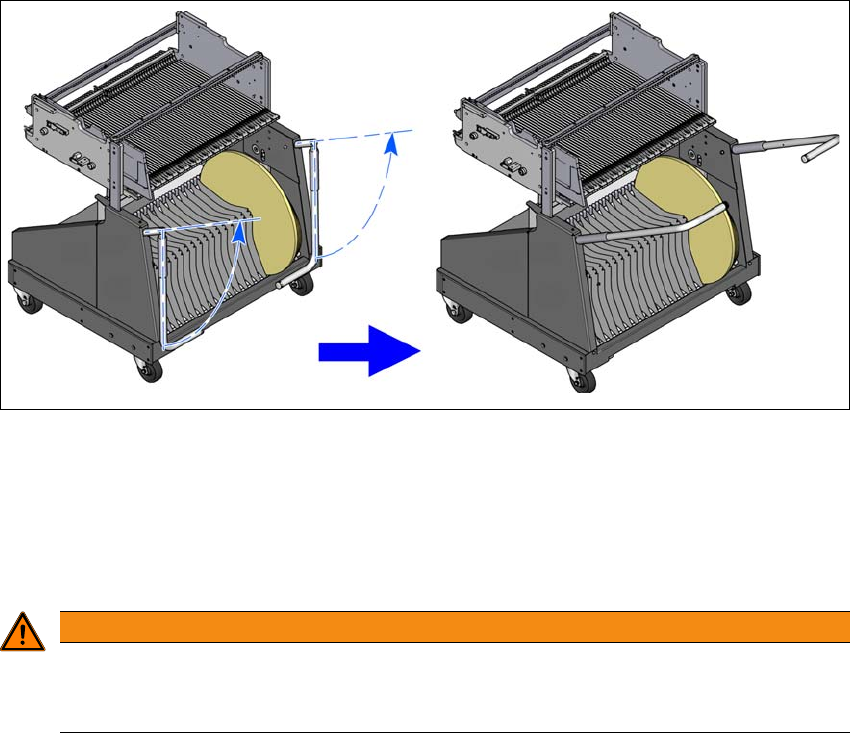

Rys. 5.15 - 3 Wózki na podzespoły - w celu przesunięcia obróć uchwyty do góry
Wyciągnij wózek na podzespoły z automatu, chwytają obiema rękami za uchwyty.
5.15.3 Zasady bezpieczeństwa przy przesuwaniu wózka na podzespoły
5
Podczas przesuwania chwytaj wózek na podzespoły zawsze obiema rękami.
Pamiętaj, że wózek na podzespoły wyposażony kompletnie w moduły podajnikowe w razie
przechylenia o ok. 20° na boki lub do przodu może się wywrócić.
Dopilnuj, aby powierzchnia, po której przesuwasz wózek, miała znacznie mniejsze nachyle-
nie.
Podłoże automatu może wykazywać maksymalny spadek 0,63%. Odpowiada to spadkowi
5 mm na odcinku 800 mm (np. szerokość stołu na podzespoły).
Uważaj, aby uniknąć kolizji z przeszkodami. Przy zbyt dużej prędkości wózek może wywrócić
się do przodu.
OSTRZEŻENIE
Unikaj wypadków!
Aby uniknąć wypadku, koniecznie przestrzegaj następujących zasad przy przesuwaniu
wózka na podzespoły.
