6.2 Zmieniacz Waffle Pack (WPC5/WPC6)
Funkcjonalność i dane techniczne zmieniacza WPC5 są w dużym stopniu identyczne z WPC6.
Zmieniacz WPC6 wyposażony jest dodatkowo w moduł Non Stop.
6.2.1 Opis
Zmieniacz Waffle Pack przygotowuje podzespoły w magazynkach powierzchniowych, dzięki
czemu przy zapisywaniu i automatycznej zmianie magazynków powierzchniowych unika się nie-
potrzebnej straty czasu. Nie wymagający dokonywania wyboru, programowalny dostęp do 28 ma-
gazynków powierzchniowych zwiększa ponadto liczbę przygotowanych podzespołów.
Zmieniacz Waffle Pack ma zintegrowane podwozie, dzięki czemu może być łatwo przesuwany na
inne stanowiska. Jest on dostarczany z wysokością odpowiadającą wysokości transportowej pły-
tek drukowanych w automacie, jednak można ją łatwo dostosować do wysokości transporterowej
900, 930 i 950 mm. Na pozostałym stanowisku musi być uzbrajany stół na podzespoły z 30 sta-
nowiskami.
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.2 Zmieniacz Waffle Pack (WPC5/WPC6)
315
6.2.2 Przegląd WPC5
Nr kat. 00119827-xx WPC5
6
Rys. 6.2 - 1 WPC5 na SIPLACE SX1/SX2
(1) WPC5
(2) Wózek na podzespoły z 30 ścieżkami
(1)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.2 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.710.0 Wydanie 12/2016
316
6.2.3 Przegląd WPC6
Nr kat. 00119828-xx WPC6 na SIPLACE SX1/SX2
6

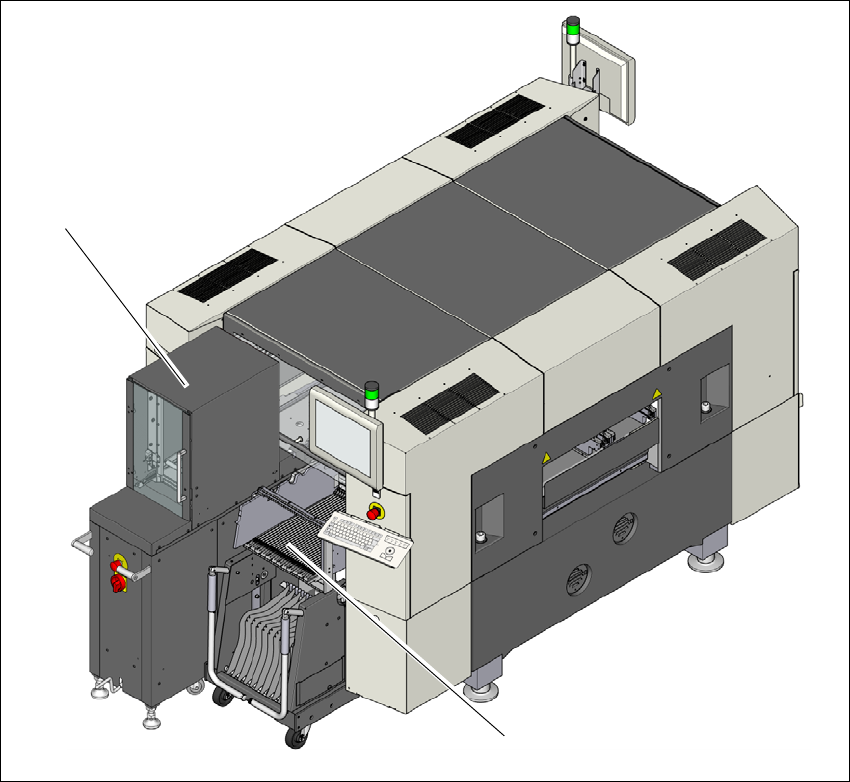

Rys. 6.2 - 2 WPC6 na SIPLACE SX1/SX2
(1) WPC6
(2) Moduł Non Stop
(3) Wózek na podzespoły z 30 ścieżkami
(1)
(3)
(2)
