6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.2 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.710.0 Wydanie 12/2016
318
6.2.6 Dane techniczne
6.2.6.1 Wymiary, masa
6
Wymiary zmieniacza WPC5/WPC6
Długość x szerokość
Wysokość
przy wys. transportera płytek drukowanych 900 mm
przy wys. transportera płytek drukowanych 930 mm
przy wys. transportera płytek drukowanych 950 mm
1520 mmx360 mm
1430mm
1460mm
1480mm
Masa zmieniacza WPC5
Wyposażenie podstawowe (z kasetami i uchwytami magazynków powierzchnio-
wych)
Pełne wyposażenie (z uchwytami magazynków powierzchniowych i kasetą z
podzespołami)
ok. 270 kg
ok. 320 kg
Masa zmieniacza WPC6
Wyposażenie podstawowe (z kasetami i uchwytami magazynków powierzchnio-
wych)
Pełne wyposażenie (z uchwytami magazynków powierzchniowych i kasetą z
podzespołami)
ok. 280 kg
ok. 330 kg
Obciążenie powierzchniowe zmieniacza WPC5/WPC6 25 N/cm²
Ciężar podstawy magazynków powierzchniowych 0,8 kg
Wymiary uchwytów magazynków powierzchniowych (dł. x szer. x wys.) 360 mmx 260 mm x 6 mm
Wymiary magazynka powierzchniowego (dł. x szer. x wys.) 347 mm x 235 mm x 15 mm
Wysokość magazynka powierzchniowego wraz z podzespołem
Standardowa (wszystkie poziomy zajęte)
WPC5
WPC6
Wysokie podzespoły (pominięcie poziomów)
WPC5
WPC6
Wysokie podzespoły
(na życzenie z Very High Force TwinStar (VHF TH)
*a
WPC5
*b
WPC6
*b
15 mm
15 mm
29 mm
29 mm
45 mm
45 mm
Podziałka między poziomami 17 mm (± 2 mm)
Pojemność 28 uchwytów magazynków po-
wierzchniowych
Czas wymiany uchwytów magazynków powierzchniowych
przez 1 poziom
przez 10 poziomów
przez 27 poziomów
1,9 s
2,3 s
2,8 s
*)a Od numeru serii B3xxx (WPC5) / C3xxx (WPC6)
*)b 45 mm odnosi się do osi doprowadzającej (wysokość podzespołu + wysokość magazynka powierzchniowego).
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.2 Zmieniacz Waffle Pack (WPC5/WPC6)
319
6.2.6.2 Elektryczne wartości przyłączeniowe
6
6.2.6.3 Dopuszczalne parametry środowiskowe
6
Napięcie przyłącza 3 x 200 V~ ± 5 %; 50/60 Hz (Japonia)
3 x 208 V~ ± 5 %; 50/60 Hz (USA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Znamionowa moc pozorna
1,5 kVA
Znamionowa moc czynna
1,0 kW
Temperatura pomieszczenia od 15°C do 35°C
Wilgotność względna powietrza 30 - 75%
(Średnio nie wyższa niż 45%, dzięki czemu skraplanie na
maszynie jest w każdym razie wykluczone.)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.2 Zmieniacz Waffle Pack (WPC5/WPC6) Od wersji oprogramowania SR.710.0 Wydanie 12/2016
320
6.2.7 Promienie manewrowe zmieniacza WPC5/WPC6
6

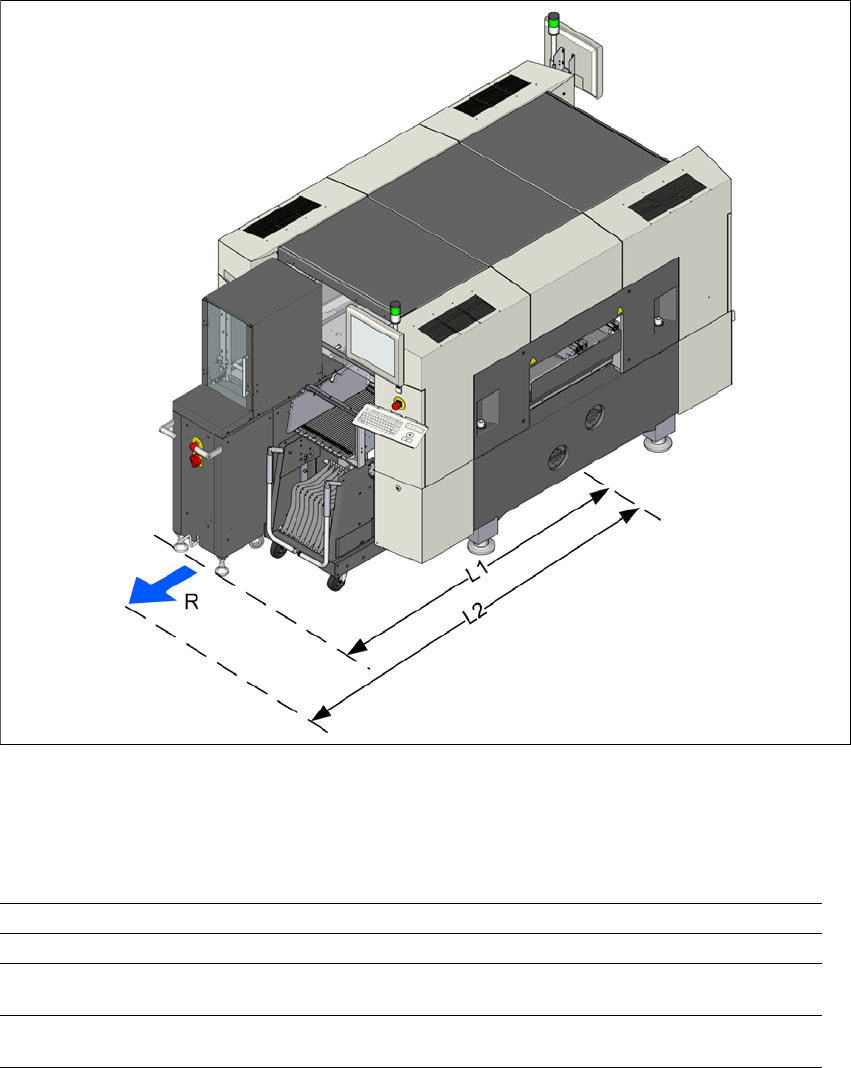

Rys. 6.2 - 3 Promienie manewrowe zmieniacza WPC5/WPC6 na automacie SX1/SX2
Promienie manewrowe R zmieniacza WPC5/WPC6 na automacie SX1/SX2:
6
6.2.8 Wskazówki instalacyjne dotyczące WPC5/WPC6
WPC5/WPC6 można zadokować z lewej strony automatu SX (na stanowisku 1 albo 2).
Stanowisko 1 Stanowisko 2
Promień manewrowy 750mm 750mm
Odległość L1: środek maszyny
do krawędzi zewnętrznej WPC
1860mm 1860mm
Odległość L2: Środek maszyny
względem ściany
2610mm 2610mm
