Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.3 SIPLACE JTF-S/JTF-M 325 6.3.2 Przegl ą d 6 Rys. 6.3 - 1 SIPLACE JTF-S/JTF-M na automacie SIPLACE SX1/SX2…

6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2

6.3 SIPLACE JTF-S/JTF-M Od wersji oprogramowania SR.710.0 Wydanie 12/2016

324

6.3 SIPLACE JTF-S/JTF-M

Nr kat. 00166670-xx SIPLACE JTF-S

Nr kat. 00166671-xx SIPLACE JTF-M

6.3.1 Opis

SIPLACE JTF-S/JTF-M to automatyczny i szybki zmieniacz do standardowych magazynków po-

wierzchniowych JEDEC. W przypadku automatów powierzchniowych SIPLACE SX1/SX2 można

zamiast wózka na podzespoły zainstalować SIPLACE JTF-S/JTF-M na stabilnym stole. SIPLACE

JTF-S/JTF-M obkłada niezmienny obszar śladów na nieruchomym stole. Na wolnych śladach

można zamontować podajnik liniowy, Glue-Feeder lub LDU-X.

SIPLACE JTF-S/JTF-M dostępny jest w dwóch wersjach

– SIPLACE JTF-S

SIPLACE JTF-S magazynuje stos składający się z maks. 30 cienkich lub 20 grubych maga-

zynków powierzchniowych JEDEC i kolejno je udostępnia. Do automatu montażowego

można doprowadzać typ podzespołów o stałym czasie zmiany magazynka powierzchnio-

wego. 6

– SIPLACE JTF-M

SIPLACE JTF-M magazynuje do 18 cienkich lub 14 grubych magazynków powierzchniowych

JEDEC (w zależności od typu magazynka) w wymiennej kasecie i udostępnia je selektywnie.

Do automatu montażowego mogą dzięki temu zostać doprowadzone różne typy podzespo-

łów o zmiennym czasie wymiany magazynka powierzchniowego. 6

WSKAZÓWKA

Dostępny od wersji oprogramowania SR.707.1

WSKAZÓWKA

Szczegółowy opis zamieszczony jest w "Instrukcji obsługi JTF-S/JTF-M", wersja niemiec-

ka+angielska [nr art. 00197453-xx].

Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji

Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.3 SIPLACE JTF-S/JTF-M

325

6.3.2 Przegląd

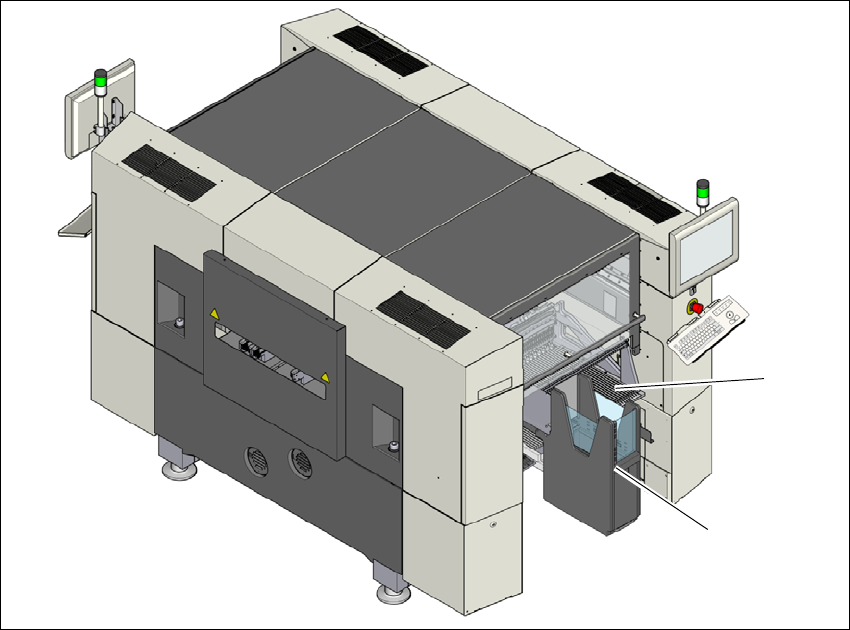

Rys. 6.3 - 1 SIPLACE JTF-S/JTF-M na automacie SIPLACE SX1/SX2

(1) Nieruchomy stół na podzespoły

(2) JTF-S/JTF-M

(1)

(2)

6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2

6.3 SIPLACE JTF-S/JTF-M Od wersji oprogramowania SR.710.0 Wydanie 12/2016

326

6.3.3 Dane techniczne

SIPLACE JTF-S SIPLACE JTF-M

Szerokość

162mm 177mm

Wysokość

587mm 587mm

Specyfikacja magazynka powierzchnio-

wego JEDEC

JEDEC Standard: 95-1 & IEC 60286-5

Pojemność

Magazynek powierzchniowy cienki 30 magazynków powierzchnio-

wych JEDEC

18 magazynków powierzchniowych

JEDEC

Magazynek powierzchniowy gruby 20 magazynków powierzchnio-

wych JEDEC

14 magazynków powierzchniowych

JEDEC

Czas wymiany magazynka powierzch-

niowego

< 5 sekund (w zależności od

aplikacji)

Posuw n po n+1 -- 3,5 s

Posuw 1 po 18 -- 10 s

Posuw 18 po 1 -- 8,9 s

Kaseta

Wymiary -- ok. 330 mm x 150 mm x 230 mm

Maks. masa załadunku -- 2,7 kg (po 150 g przy 18 posuwach)

Układ pneumatyczny

4,1 bar do 5,5 bar 5,2 bar do 9 bar

Zużycie sprężonego powietrza

< 28,3 NL/min. < 28,3 NL/min.
