Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.3 SIPLACE JTF-S/JTF-M
325
6.3.2 Przegląd
6
Rys. 6.3 - 1 SIPLACE JTF-S/JTF-M na automacie SIPLACE SX1/SX2
(1) Nieruchomy stół na podzespoły
(2) JTF-S/JTF-M
(1)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M Od wersji oprogramowania SR.710.0 Wydanie 12/2016
326
6.3.3 Dane techniczne
6
SIPLACE JTF-S SIPLACE JTF-M
Szerokość
162mm 177mm
Wysokość
587mm 587mm
Specyfikacja magazynka powierzchnio-
wego JEDEC
JEDEC Standard: 95-1 & IEC 60286-5
Pojemność
Magazynek powierzchniowy cienki 30 magazynków powierzchnio-
wych JEDEC
18 magazynków powierzchniowych
JEDEC
Magazynek powierzchniowy gruby 20 magazynków powierzchnio-
wych JEDEC
14 magazynków powierzchniowych
JEDEC
Czas wymiany magazynka powierzch-
niowego
< 5 sekund (w zależności od
aplikacji)
--
Posuw n po n+1 -- 3,5 s
Posuw 1 po 18 -- 10 s
Posuw 18 po 1 -- 8,9 s
Kaseta
--
Wymiary -- ok. 330 mm x 150 mm x 230 mm
Maks. masa załadunku -- 2,7 kg (po 150 g przy 18 posuwach)
Układ pneumatyczny
4,1 bar do 5,5 bar 5,2 bar do 9 bar
Zużycie sprężonego powietrza
< 28,3 NL/min. < 28,3 NL/min.
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.3 SIPLACE JTF-S/JTF-M
327
6.3.4 Wymiary z JTF-M/JTF-S
6

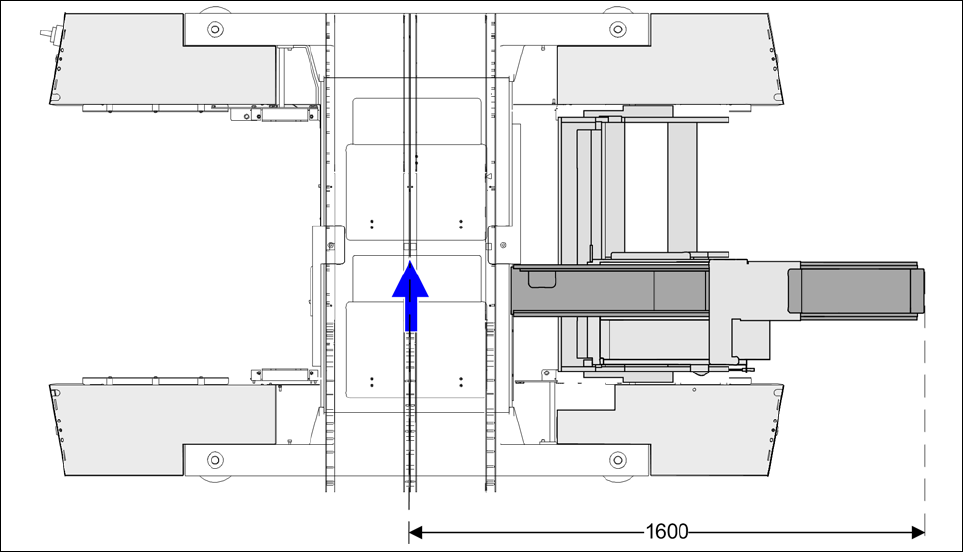

Rys. 6.3 - 2 Wymiary automatu SX z JTF-M/JTF-S
