6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2 6.12 12-segmentowa g ł owica Co llect&Place SIPLACE Od wers ji opr ogramowania SR.710.0 Wydanie 12/2016 348 6.12.3 Dane techniczne 6 12-segmentowa g ł owi…
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.12 12-segmentowa głowica Collect&Place SIPLACE
347
6

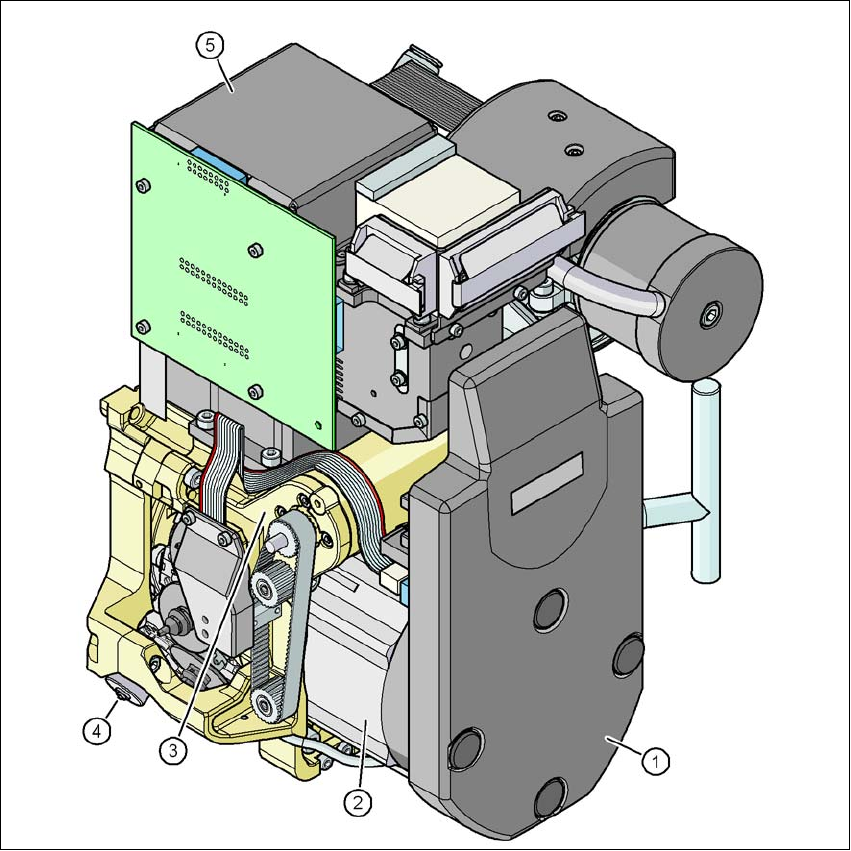

Rys. 6.12 - 2 12-segmentowa głowica Collect&Place - grupy funkcjonalne część 2
6
(1) Płyta rozdzielacza pośredniego (pod osłoną)
(2) Napęd gwiazdy - silnik DR
(3) Silnik osi Z
(4) Napęd nastawnika zaworu
(5) Kamera podzespołów C&P, typ 30 (18 x 18) cyfrowa, o wysokiej rozdzielczości (kamera stan-
dardowa)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE SX1/SX2
6.12 12-segmentowa głowica Collect&Place SIPLACE Od wersji oprogramowania SR.710.0 Wydanie 12/2016
348

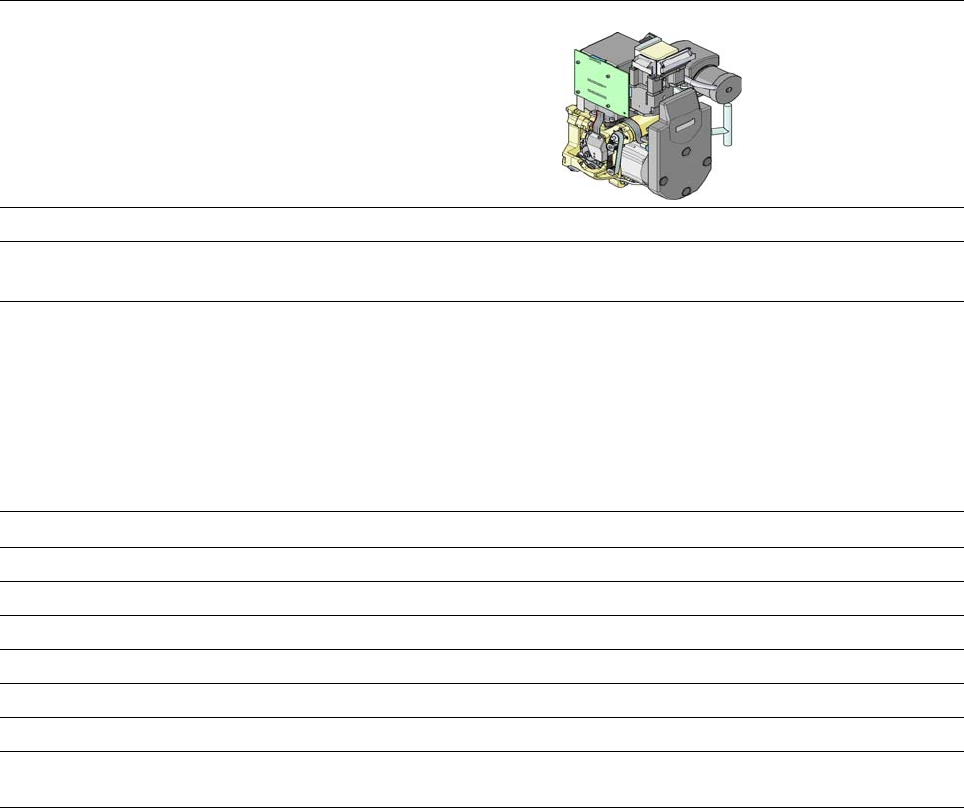

6.12.3 Dane techniczne
6
12-segmentowa głowica Collect&Place
Z kamerą podzespołów typu 30
Gama podzespołów
*a
01005
*b
do Flip-Chip, Bare Die, PLCC44, BGA,
µBGA, TSOP, QFP, SO do SO32, DRAM
Specyfikacja podzespołów
maks. wysokość
Min. raster nóżek
Min. szerokość nóżek
Min. raster kulek
Min. średnica kulek
min. wymiary gabarytowe
maks. wymiary gabarytowe
maks. ciężar
6mm
0,3mm
0,15mm
0,25mm
0,14mm
0,4mmx0,2mm
18,7mmx18,7mm
2 g
Programowalna siła osadzania
Typy pipet 9xx
Dokładność X/Y
*c
± 41 μm/3± 55 μm/4
Dokładność kątowa ± 0,5°/3, ± 0,7°/4
Gama podzespołów 98,5%
Typ kamery podzespołów 30
Płaszczyzny oświetlenia 5
Możliwości ustawienia poziomów oświe-
tlenia
256
5
*)a Pamiętaj, że dostępna do uzbrajania gama podzespołów zależy także od geometrii, specyficznych standardów klienta, to-
lerancji opakowań podzespołów i tolerancji podzespołów.
*)b Z pakietem 01005
*)c Parametry dokładności zostają udokumentowane w ramach odbioru maszyny i odpowiadają warunkom wynikającym z za-
kresu dostaw i usług SIPLACE.
Instrukcja eksploatacji SIPLACE SX1/SX2 6 Rozszerzenia stacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 6.13 Stacjonarne kamery
349
6.13 Stacjonarne kamery
6.13.1 Kamera podzespołów, stacjonarna P&P, typ 25, 16 x 16, cyfrowa (kamera FC)
Nr kat. 03105205-xx Kamera podzespołów stacjonarna 16x16 cyfrowa, typ 25
6

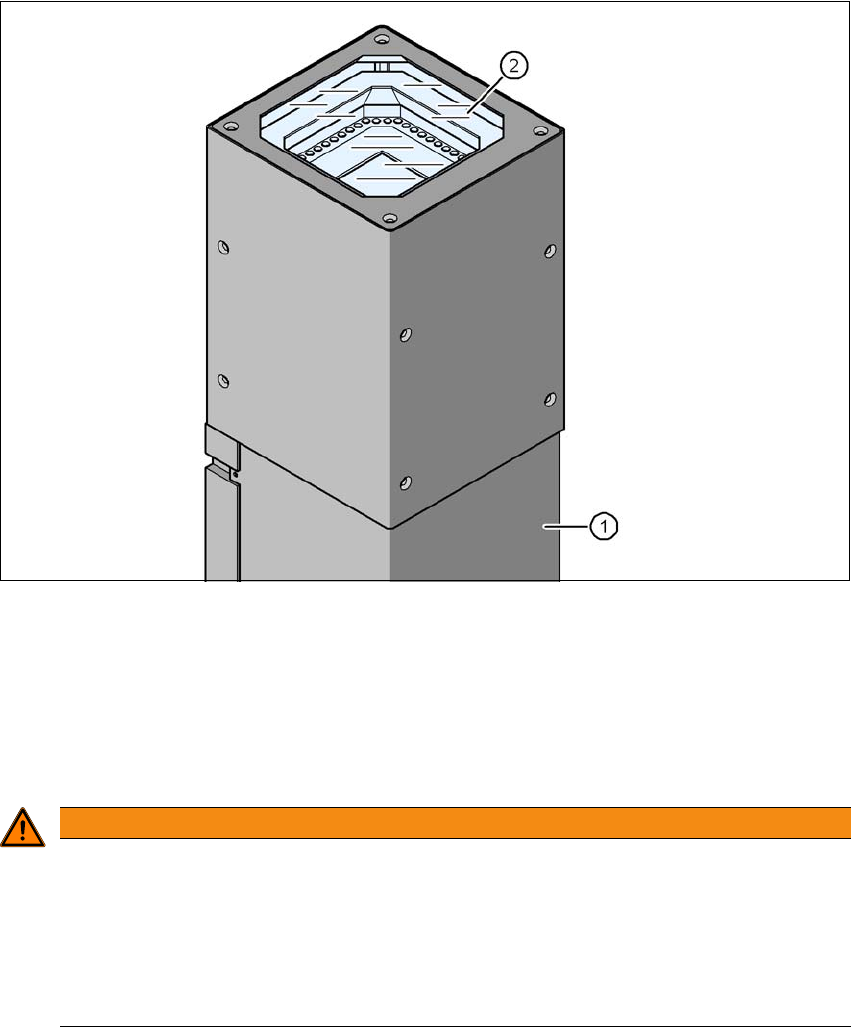

Rys. 6.13 - 1 Kamera podzespołów, stacjonarna P&P, typ 25, 16 x 16, cyfrowa (kamera FC)
(1) Obudowa kamery ze zintegrowaną kamerą i wzmacniaczem kamery
(2) Płytka szklana - pod nią poziomy oświetlenia i optyki
6.13.1.1 Wskazówki bezpieczeństwa
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji!
Przy zmianie głowicy montażowej TwinStar na SpeedStar głowica SpeedStar koliduje z
obudową kamery.
Zdemontować stacjonarne kamery podzespołów TwinStar.
Przy wymianie głowicy montażowej TwinStar na MultiStar stacjonarna kamera podze-
społów instalowana jest w dolnej pozycji.
