Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpiecze ń stwo eksploatacji Od wersji oprogramowania SR.710.0 Wy danie 12/2016 2.2 Tabliczki ostrzegawcze 53 2.2.5 T abliczka ostrzegawcza na przyciskach ZA T RZYMANIA A W AR Y…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.710.0 Wydanie 12/2016
52
2.2.4.2 Tabliczki ostrzegawcze na zasilaniu elektrycznym
2
Poz. W220 na rys. 2.2 - 8, strona 52, nr art. 03114591-01 (liczba na automat: 3).

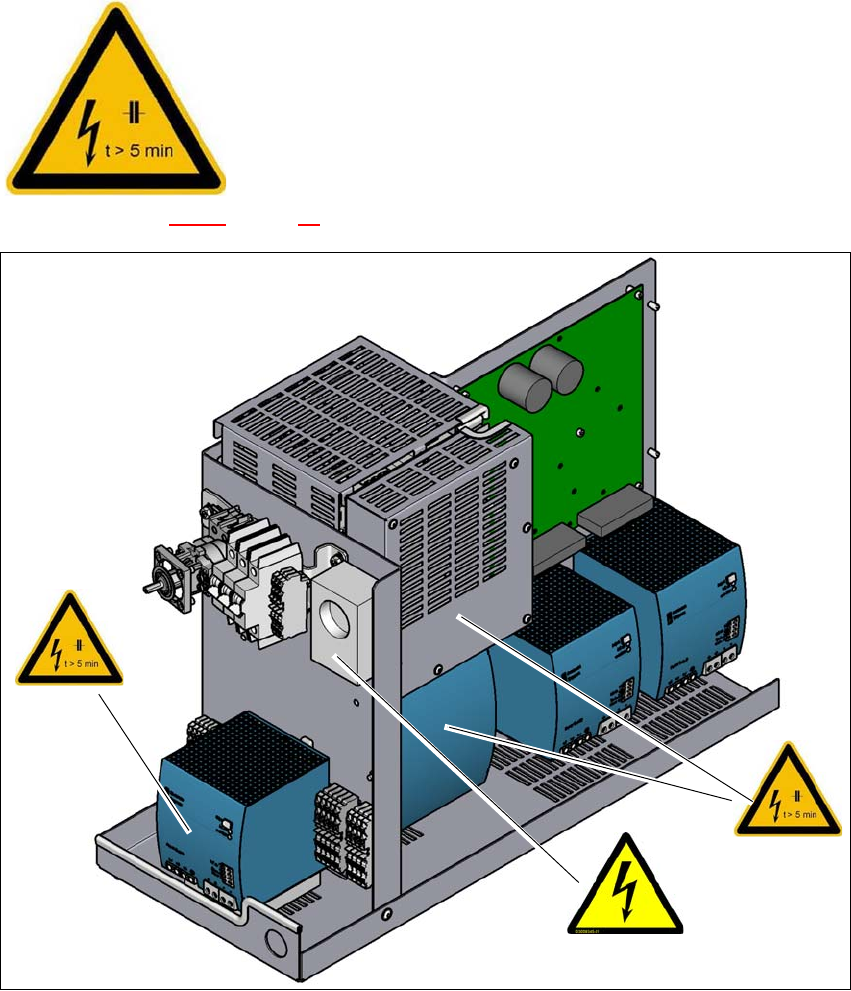

Rys. 2.2 - 8 Tabliczki ostrzegawcze W206, W220 na zasilaniu prądu elektrycznego
– W220 na baterii kondensatora PCS417
– W220 na zasilaniu prądu elektrycznego, przetwornik AC/DC (160 V DC /300 V DC).
– W220 ba pokrywie wyłącznika bezpieczeństwa (CSB)
– W206 na serwisowym gnieździe wtykowym
2
2
NAPIĘCIE SIECIOWE!
Wyłączyć wyłącznik główny, wyjąć wtyk sieciowy i poczekać 5
sekund, aż rozładują się kondensatory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
Instrukcja eksploatacji SIPLACE SX1/SX2 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SR.710.0 Wydanie 12/2016 2.2 Tabliczki ostrzegawcze
53
2.2.5 Tabliczka ostrzegawcza na przyciskach ZATRZYMANIA AWARYJNEGO
2
Poz. W209 na rys. 2.2 - 9, nr artykułu 03009349-01 (liczba sztuk w automacie: 2)
2
2

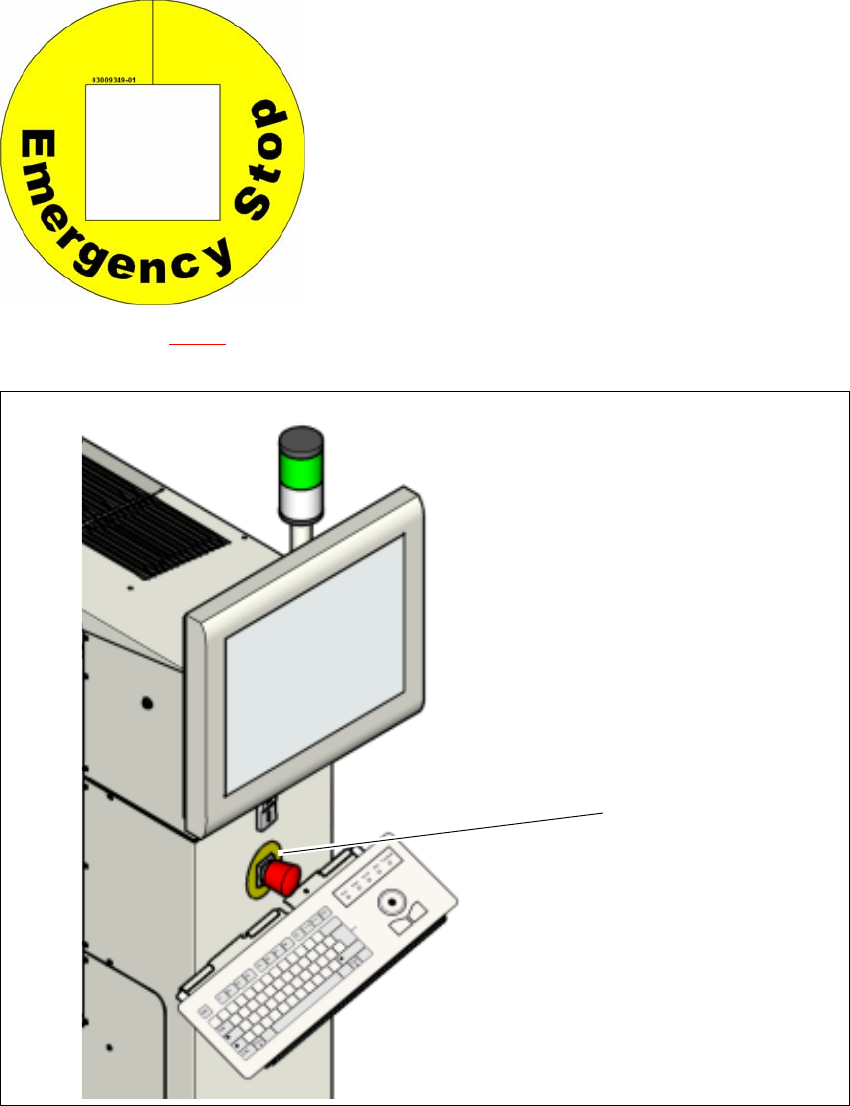

Rys. 2.2 - 9 Tabliczka ostrzegawcza W209 na przyciskach ZATRZYMANIA AWARYJNEGO
Poz. W209, nr artykułu 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Dla krajów takich jak: Australia, Kanada, Meksyk i USA
zamiast żółtego pierścienia na przyciskach ZATRZY-
MANIA AWARYJNEGO tabliczka ostrzegawcza W209
jest przyklejona na zestawie do montażu.
W 209
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE SX1/SX2
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SR.710.0 Wydanie 12/2016
54
2.2.6 Tabliczki ostrzegawcze na SIPLACE SpeedStar C&P20 P
2

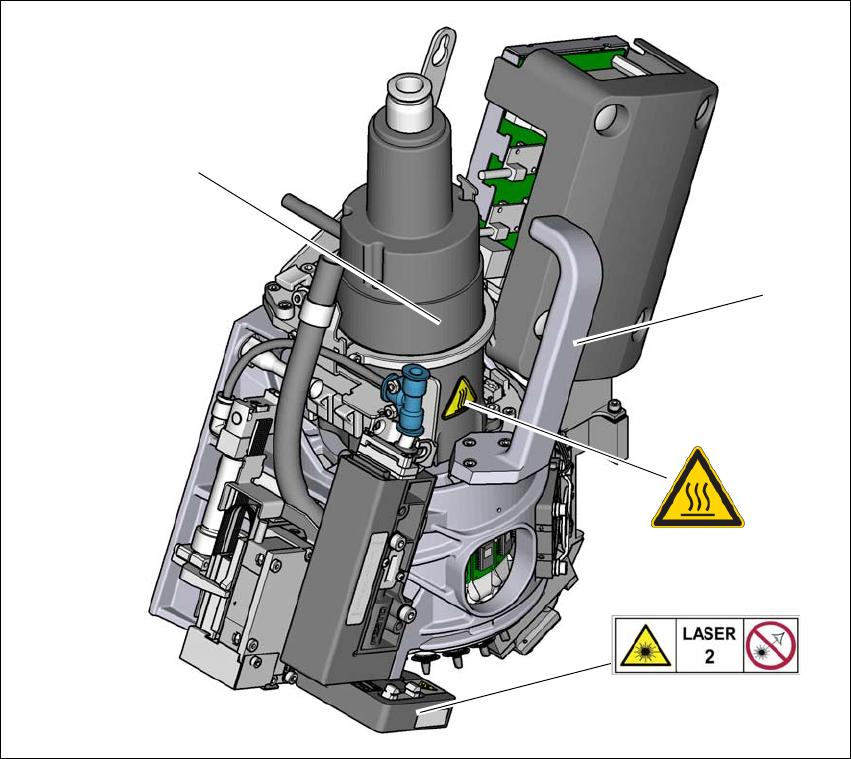

Rys. 2.2 - 10 Tabliczki ostrzegawcze na SIPLACE SpeedStar C&P20 P
(1) Tabliczka z informacją o temperaturze, nr art. 03031926-01
(2) Obudowa silnika gwiazdowego
(3) Uchwyt
Poz. W Laser klasy 2, nr artykułu 03134118-01
(1)
(2)
(3)
W Laser klasy 2
